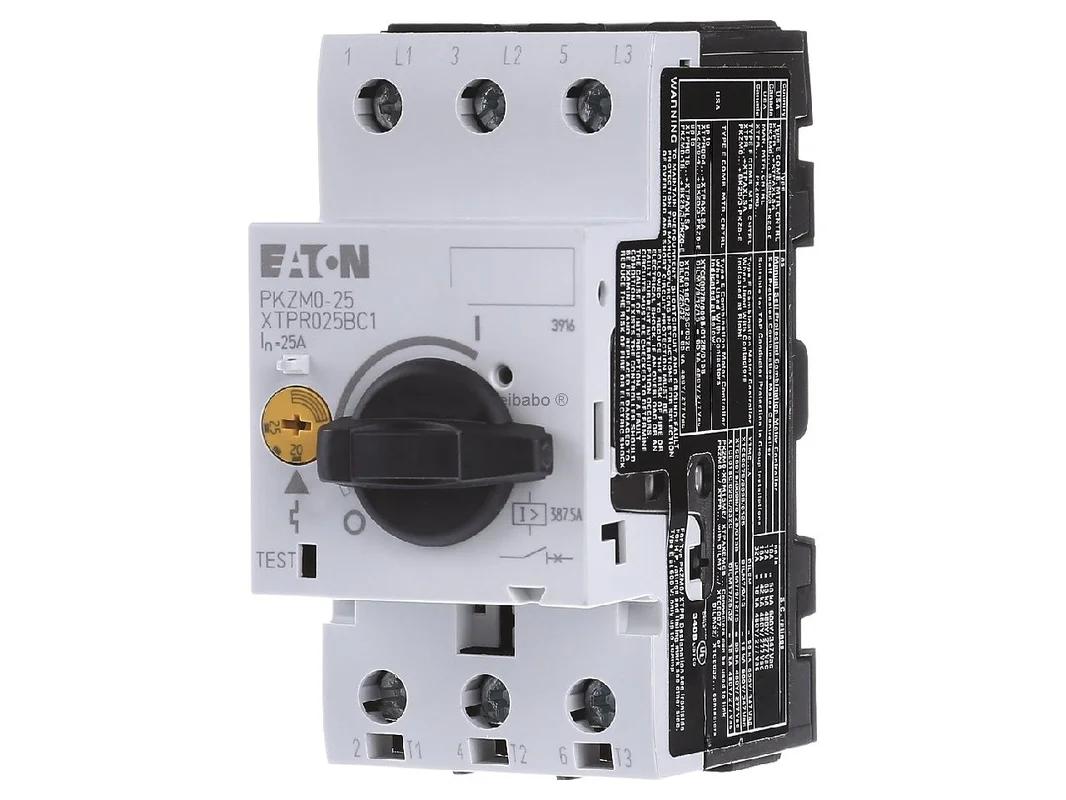

3-polige motorbeveiligingsschakelaar, handbediend PKZM0-25 – Eaton – 046989 – 4015080469896:

De Eaton motorbeveiligingsschakelaar PKZM0-25 046989 is een compacte en betrouwbare oplossing voor de bescherming van motoren in industrie, machinebouw en gebouwtechniek. Het 3-polige apparaat combineert instelbare overbelastingsbeveiliging en een onvertraagde kortsluitbeveiliging in één behuizing. Met een instelbereik van 20 tot 25 A, fase-uitvalgevoelige uitschakeling en robuuste schroeftechniek is deze motorbeveiligingsschakelaar geschikt voor veeleisende toepassingen met een sterke focus op bedrijfszekerheid.

Eaton motorbeveiligingsschakelaar PKZM0-25 voor veilige motorbeveiliging

Het model uit de PKZM0-serie is ontworpen voor de betrouwbare bescherming van draaistroommotoren. Het beschermt aandrijvingen tegen overbelasting, kortsluiting en de gevolgen van fase-uitval. Dankzij de compacte bouwbreedte van 45 mm kan de schakelaar ruimtebesparend worden geïntegreerd. De montage is flexibele mogelijk via schroef- of snapmontage. Schroefklemmen zorgen voor een stevige en praktijkgerichte bedrading in de schakelkast.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor klassieke motoruitgangen in industrie en utiliteit.
• Instelbare overbelastingsbeveiliging: Het bereik van 20 tot 25 A maakt een nauwkeurige aanpassing aan de nominale motorstroom mogelijk.
• Onvertraagde kortsluitbeveiliging: Reageert snel bij hoge foutstromen en beschermt aangesloten aandrijvingen.
• Fase-uitvalgevoelig: Verlaagt het risico op motorschade bij faseverlies.
• Compacte bouwvorm: Slechts 45 mm bouwbreedte voor een efficiënte benutting in de schakelkast.
• Flexibele montage: Geschikt voor schroef- en snapmontage.
• Schroefklemmen: Beproefde aansluittechniek voor stevige bevestiging en goed contact.
• Hoge spanningsvastheid: Nominale bedrijfsspanning tot 690 V.
• Aanraakbeveiliging: Vingerveilig volgens VDE 0106 deel 100.
• Uitbreidbaar: Toebehoren zoals hulpcontact, spanningsuitschakelaar, schakelmodule en clipplaat kunnen worden gebruikt.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Motorbeveiligingsschakelaar PKZM0-25
Artikelnummer fabrikant	046989
Model	PKZM0-25
EAN	4015080469896
Catalogus	Vermogensschakelaar motorbeveiliging
Producttype	Motorbeveiligingsschakelaar
Aantal polen	3-polig
Instelbereik overbelasting	20 tot 25 A
Nominale stroom	25 A
Uitschakelprincipe	thermomagnetisch
Kortsluituitschakelaar	onvertraagd
Fase-uitvalgevoelig	ja
Nominale bedrijfsspanning Ue	690 V
Motorvermogen AC-3 bij 400 V	12,5 kW
Motorvermogen AC-3 bij 230 V	5,5 kW
Bouwbreedte	45 mm
Afmetingen	76 x 93 x 45 mm
Montagewijze	Schroef- en snapmontage
Aansluitwijze	Schroefklemmen
Beschermingsgraad	IP20
Aanraakbeveiliging	vingerveilig volgens VDE 0106 deel 100
Norm	IEC/EN 60947
Geschikt voor toebehoren	Hulpcontact, spanningsuitschakelaar, schakelmodule, clipplaat

Praktische voordelen, systeemuitbreiding en productvergelijking van de Eaton motorbeveiligingsschakelaar

In het dagelijkse gebruik overtuigt de schakelaar door een duidelijke werking en een snelle aanpassing aan de betreft motorstroom. Dat is vooral voordelig bij transporttechniek, pompen, ventilatoren, werktuigmachines en veel standaardaandrijvingen in de schakelkastbouw. De fase-uitvalgevoelige uitschakeling verhoogt de bescherming voor motoren die bij asymmetrisch belasting of netuitval zwaar belast zouden kunnen worden.

• Hoge bedrijfszekerheid: Bescherming tegen overbelasting, kortsluiting en faseverlies in slechts één apparaat.
• Ruimtebesparende opbouw: Goed geschikt voor compacte schakelvelden en seriële installaties.
• Eenvoudige projectering: Toebehoren uit de PKZM0-serie vergemakkelijkt de uitbreiding met meld- en uitschakelfuncties.
• Praktijkgerichte toepassing: Geschikt voor klassieke motorstarters en veel industriële standaardtaken.

Binnen het Eaton-programma is de PKZM0-25 ontworpen voor het bereik van 20 tot 25 A. Ten opzichte van kleiner varianten uit dezelfde serie, bijvoorbeeld met een lager instelbereik, is dit model bedoeld voor krachtigere motoren en hogere belastingen. In vergelijking met grotere Eaton-series zoals PKZM4 biedt de PKZM0-serie een bijzonder compacte bouwvorm voor standaardtoepassingen, terwijl grotere series eerder worden ingezet bij hogere stromen en een uitgebreidere vermogensbehoefte.

Bij vergelijkbare producten van ander fabrikanten zijn vergelijkbare apparaatklassen voor motorbeveiliging te vinden. Een Schneider Electric TeSys GV2 in het bereik van 20 tot 25 A is bedoeld voor vergelijkbare taken en wordt vaak gebruikt in machinebesturingen. ABB MS116-25 is eveneens een compacte oplossing met focus op motorbeveiliging en handmatige schakelfunctie. Siemens 3RV2-apparaten in een passende stroomklasse worden vaak ingezet in industriële automatiseringsinstallaties. Verschillen zitten meestal in het toebehorensysteem, in de integratie in bestaande schakelprogramma’s en in de voorkeurs-systeemomgeving van de betreft fabrikant. Voor bestaande Eaton-installaties is de PKZM0-25 bijzonder zinvol wanneer een samenhangend toebehoren- en opbouwconcept gewenst is.

Toepassingsgebieden en technische meerwaarden

• Machinebouw: Bescherming van draaistroommotoren in productie-installaties en afzonderlijke machines.
• Transporttechniek: Betrouwbare beveiliging van transportbanden en aandrijfgroepen.
• Pompen en ventilatoren: Geschikt voor motorische belastingen met continu bedrijf.
• Schakelkastbouw: Ideaal bij compacte opbouwen met duidelijke bedrading.
• Gebouwtechniek: Inzetbaar voor technische aandrijvingen in ventilatie en voorzieningen.

De Eaton motorbeveiligingsschakelaar PKZM0-25 046989 is een doordachte keuze voor iedereen die een compacte, normconforme en uitbreidbare motorbeveiligingsschakelaar met 3 polen, instelbereik van 20 tot 25 A en betrouwbare beveiligingsfunctie zoekt.

Compacte motorbeveiliging volgens IEC met flexibele montage en zinvolle uitbreiding

Deze motorbeveiligingsschakelaar in de bouwgrootte PKZM0 is ontworpen volgens IEC/EN 60947 en combineert instelbare overbelastingsbeveiliging met een onvertraagde kortsluituitschakelaar in een compacte eenheid. De constructie is afgestemd op een veilige en efficiënte integratie in moderne schakelinstallaties. Door de gevoeligheid bij fase-uitval is het apparaat bijzonder geschikt voor toepassingen waarin een stabiele motorbeveiliging en een verminderd risico op wikkelingsschade belangrijk zijn.

De combinatie van schroef- en snapmontage vergemakkelijkt de integratie in verschillende schakelkastconcepten. Schroefklemmen ondersteunen een betrouwbare elektrisch aansluiting, terwijl het smalle front met 45 mm kapinbouwmaat de benodigde ruimte beperkt houdt. Met beschermingsgraad IP20 en vingervriendelijke uitvoering volgens VDE 0106 deel 100 biedt het apparaat bovendien een goed niveau van veiligheid bij de installatie en in service. Voor de uitbreiding van de functionaliteit zijn afgestemde toebehoren beschikbaar zoals hulpcontact, spanningsuitschakelaar, schakelmodule en clipplaat.
