Aansluitblok voor aardleiding – Aardklemmenstrook 1-polig 10,2mm PT 10-TWIN-PE – Phoenix – 3208745 – 4046356643603:

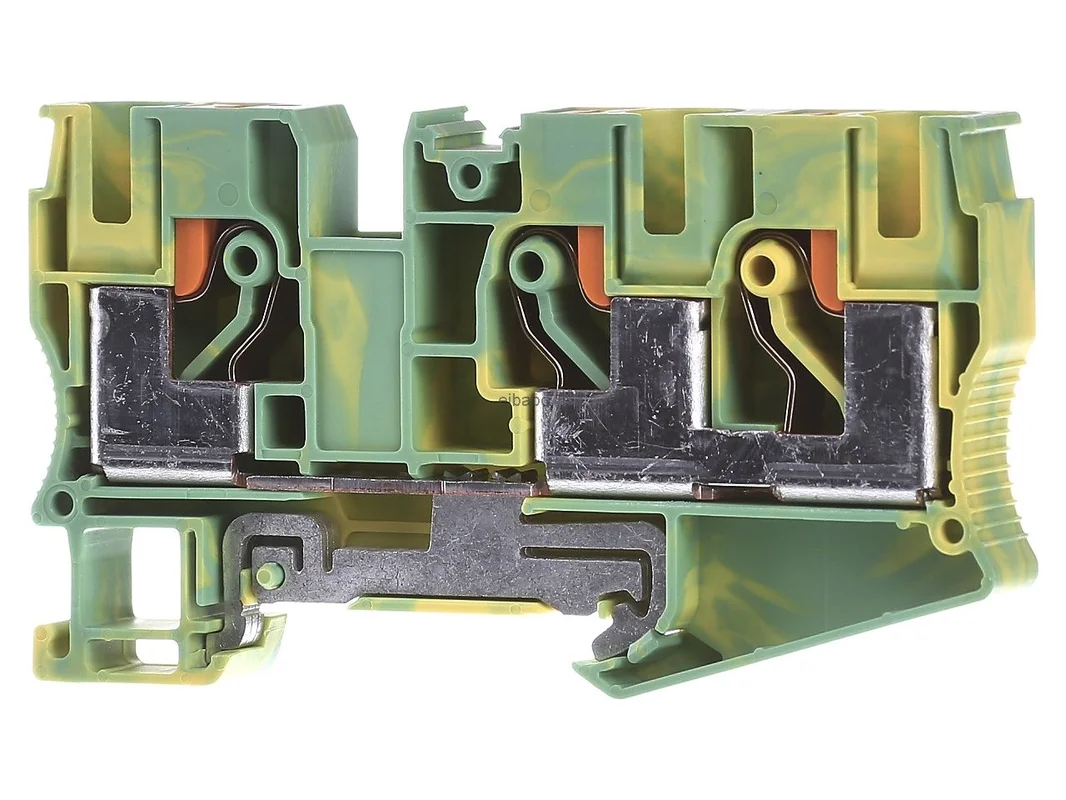

De Phoenix aardingsrijgklem Push-in 3 aansluitingen groen-geel NS 35 0,5-16 mm² PT 10-TWIN-PE 3208745 is ontworpen voor een snelle, veilige en overzichtelijke PE-bekabeling in de schakelkast. Hij combineert een compacte bouwvorm met moderne Push-in-techniek en is geschikt voor aderdoorsneden van 0,5 tot 16 mm². Dankzij de groen-gele markering is de functie als aardingsklem direct herkenbaar en zorgt hij voor een nette, normconforme structuur op de montagerail.

Phoenix aardingsrijgklem voor efficiënte PE-bekabeling op NS 35

Deze klem is een sterke oplossing voor installaties waarin aardgeleiders snel aangesloten en overzichtelijk geleid moeten worden. De Push-in-aansluittechniek maakt een snelle bedrading mogelijk, vermindert de montage-inspanning en ondersteunt een veilige bevestiging van de geleider. Met drie aansluitingen biedt het model meer flexibiliteit bij de verdeling dan klassieke PE-klemmen met twee klempunten. Dat is vooral voordelig bij compacte installaties, bij ombouwwerkzaamheden of bij duidelijk gestructureerde potentiaalvereffeningen in de schakelkastbouw.

Producthighlights voordelen

• Push-in-aansluiting: Snelle opname van de geleider zonder grote montage-inspanning.
• Drie aansluitingen: Ideaal voor compacte PE-verdelingen met extra flexibiliteit.
• Geschikt voor NS 35: Passend voor montagerails NS 35/7,5 en NS 35/15.
• Breed doorsnedebereik: Te gebruiken voor geleiders van 0,5 tot 16 mm².
• Nominale doorsnede 10 mm²: Ontworpen voor veeleisende toepassingen in de schakelkast.
• Duidelijke kleurcodering: Groen-geel zorgt voor directe toewijzing als aardingsklem.
• Nette systeemintegratie: Goed geschikt voor gestructureerde en ruimtebesparende bedrading.
• Merkkwaliteit van Phoenix Contact: Professionele oplossing voor industrie, gebouwen en machinebouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix aardingsrijgklem Push-in 3 aansluitingen groen-geel NS 35 0,5-16 mm² PT 10-TWIN-PE 3208745
Artikelnummer fabrikant	3208745
EAN	4046356643603
Catalogus	Aardingsklem
Producttype	Aardingsrijgklem
Serie	PT
Type	PT 10-TWIN-PE
Aantal aansluitingen	3
Aansluittype	Push-in-aansluiting
Nominale doorsnede	10 mm²
Geleiderdoorsnede	0,5 mm² tot 16 mm²
AWG	20 tot 6
Montagewijze	NS 35/7,5, NS 35/15
Kleur	groen-geel
Nominale stroom	57 A
Breedte	10,2 mm
Hoogte	49,5 mm

Voordelen van de 3-polige PE-klem in systeemvergelijking en in de praktijk

Bij direct gebruik speelt deze aardingsklem haar sterke punten uit overal waar meer dan twee PE-potentialen op beperkte ruimte geleid moeten worden. Vergeleken met een klassieke aardingsrijgklem met twee aansluitingen biedt de TWIN-uitvoering een extra aansluiting en daarmee meer speelruimte bij de bedrading. Dat bespaart vaak tijd bij de planning en vergemakkelijkt de duidelijke verdeling van aardgeleiders in het veld.

• Meer aansluitcomfort: Drie klempunten vereenvoudigen de verdeling binnen een klemmenstrook.
• Snelle opbouw: De Push-in-techniek ondersteunt korte montagetijden in serieproductie.
• Overzicht in de schakelkast: PE-geleiders kunnen netjes en goed navolgbaar worden gestructureerd.
• Passend voor veel geleidertypes: Het grote doorsnedebereik vergroot de inzetmogelijkheden.
• Compacte oplossing: Meer functie op weinig inbouwruimte.

Binnen de fabrikant is vooral de PT 10-PE relevant als vergelijkbare variant. Deze werkt eveneens met Push-in-techniek en is voor hetzelfde doorsnedebereik bedoeld, maar heeft slechts twee aansluitingen. Wie een eenvoudige PE-doorvoering nodig heeft, kiest vaak voor deze uitvoering. Als echter een extra aftakking direct op de klem zinvol is, biedt de TWIN-variant duidelijke voordelen.

Als functioneel vergelijkbaar alternatief binnen hetzelfde merk geldt ook de PT 10-TWIN. Deze biedt eveneens drie aansluitingen en hetzelfde doorsnedebereik, maar is uitgevoerd als doorvoerklem en niet als aardingsklem. Hij is daarom geschikt voor de normale potentiaalvoering, niet voor de PE-markering en aardgeleiderfunctie. Voor aardgeleiders is de groen-gele PE-uitvoering de vaktechnisch juiste keuze.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare oplossingen te vinden, zij het met deels een andere systeemfocus. Voorbeelden zijn Weidmüller PE-rijgklemmen met Push-in- of SNAP-IN-techniek, WAGO TOPJOB S PE-klemmen en ABB PE-rijgklemmen voor TS 35. Verschillen liggen vaak in de bediening, het accessoiresysteem, de brugmogelijkheden, de markering en de voorkeur voor integratie in bestaande klemmenstroken. Voor gebruikers die al op het PT-systeem van Phoenix Contact vertrouwen, is dit model bijzonder interessant, omdat het naadloos in bestaande systeemomgevingen past.

Toepassingsgebieden en aanvullende productdetails voor veilige bedrading

De klem is geschikt voor schakelkastbouw, gebouwinstallatie, industriële besturingstechniek en machinebouw. Overal waar aardgeleiders veilig, snel en ruimtebesparend moeten worden aangesloten, biedt hij een professionele basis voor geordende bedrading.

• Schakelkastbouw: Voor duidelijk gestructureerde PE-klemmenstroken op montagerails.
• Machinebouw: Voor robuuste en overzichtelijke aardgeleideraansluitingen in het veld.
• Gebouwtechniek: Geschikt voor onderverdelingen en technische installaties.
• Industriële installaties: Voor snelle montage en goede navolgbaarheid bij servicewerkzaamheden.
• Modernisering van installaties: Praktisch bij uitbreidingen en ombouwwerkzaamheden met weinig ruimtereserve.

De aardingsrijgklem is met drie aansluitingen, Push-in-aansluiting en een nominale doorsnede van 10 mm² ontworpen voor een efficiënte PE-bekabeling. Het geleiderbereik van 0,5 mm² tot 16 mm² vergroot de flexibiliteit in het dagelijks gebruik. De montage op NS 35/7,5 of NS 35/15 maakt hem tot een veelzijdige oplossing voor gangbare montagerailsystemen. De groen-gele uitvoering ondersteunt een direct herkenbare markering in de schakelkast en helpt daarbij elektrische installaties duidelijk, veilig en servicevriendelijk op te bouwen.
