Aansluitdoos VAE 8 (8)Up 0 – RJ45 8 (8) Gegevensuitgang Cat.3 wit UAE 8(8)Up 0 – Rutenbeck – 13010407 – 4043921040683:

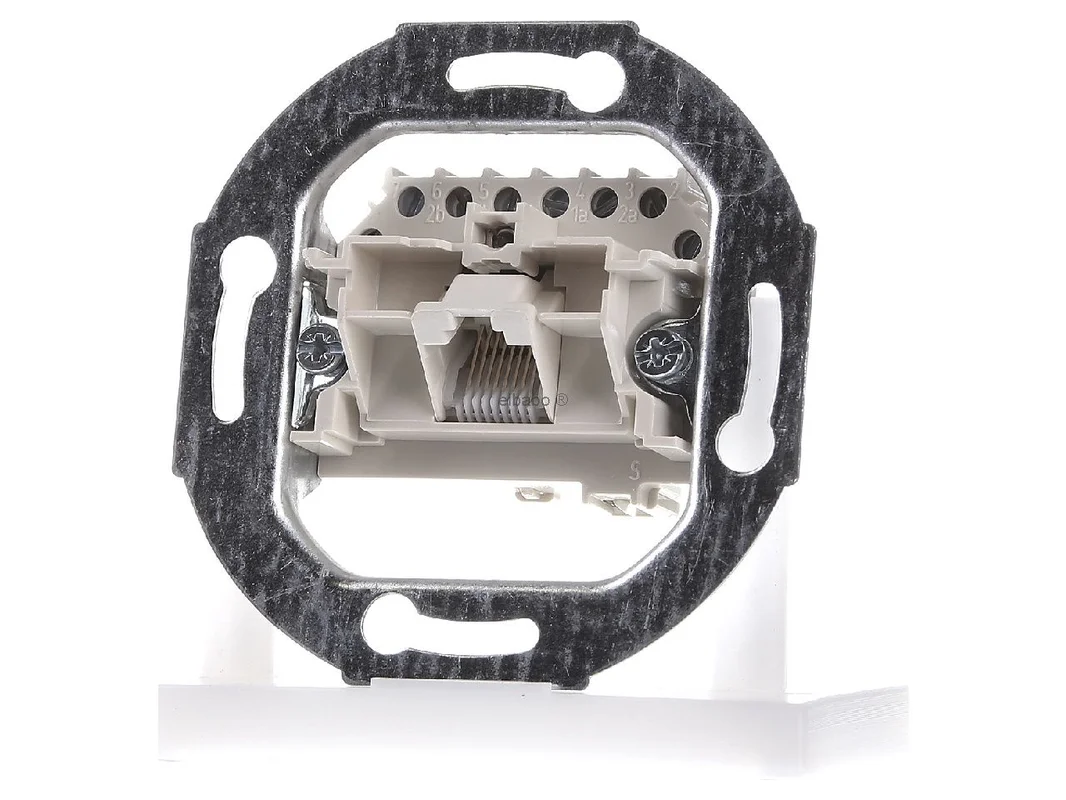

De Rutenbeck UAE-aansluitdoos inbouw 8-polig ongeschermd zuiverwit UAE 8(8)Up 0 13010407 is een solide oplossing voor klassieke telecommunicatie- en data-aansluitingen binnenshuis. De 1-voudige aansluitdoos is ontworpen voor inbouwmontage en biedt 8-polige contacttechniek voor 6- en 8-polige stekkers. Dankzij de schuin naar beneden gerichte stekkeropening, vergulde contacten en robuuste draagconstructie is zij geschikt voor een nette, duurzame en praktijkgerichte installatie.

Rutenbeck UAE-aansluitdoos voor inbouwmontage met 8-polige contacttechniek

De aansluitdoos is ontworpen voor gebruik in gestructureerde huis- en kantoorbekabeling wanneer een klassieke UAE-interface gewenst is. Zij past bij veel designafdekkingen van gangbare schakelprogramma’s en kan daardoor optisch harmonieus in bestaande installaties worden geïntegreerd. De ongeschermde uitvoering is ideaal voor typische telecommunicatie- en communicatietoepassingen waarbij een eenvoudige, betrouwbare aansluitoplossing nodig is.

Producthighlights voordelen

• 8-polige uitvoering: Geschikt voor 6- en 8-polige stekkers en daardoor flexibel in gebruik.
• Inbouwmontage: Zorgt voor een nette, ruimtebesparende installatie in wanddozen.
• 8 schroefcontacten: Beproefde aansluittechniek voor een veilige en goed navolgbare bedrading.
• RJ11/12-geschikt: Gebruik zonder extra reductie-elementen mogelijk.
• Schuine uitgang: De stekkeropening is naar beneden gericht en ondersteunt een nette kabelgeleiding.
• Vergulde contactvlakken: Bevorderen een stabiele signaaloverdracht en hoge contactzekerheid.
• Met spreidklauwen: Vergemakkelijkt de stevige montage in het inbouwbereik.
• Metalen draagring: Ondersteunt de mechanische stabiliteit bij dagelijks gebruik.
• Hoge steekvastheid: Ontworpen voor meer dan 2500 steekcycli.
• Designcompatibel: Passend bij veel UAE-afdekkingen van bekende schakelaarfabrikanten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rutenbeck
Artikelnaam	Rutenbeck UAE-aansluitdoos inbouw 8-polig ongeschermd zuiverwit UAE 8(8)Up 0 13010407
Fabrikantartikelnummer	13010407
EAN	4043921040683
Catalogus	Aansluitdoos koper
Producttype	UAE-aansluitdoos
Montagewijze	Inbouw
Uitvoering	1-voudig, ongeschermd
Aantal polen	8-polig
Busmodule	voor 6- en 8-polige stekkers
Aansluitwijze	8 schroefcontacten
Alternatieve aansluittechniek	LSA-klemmen voor geleiders 0,4 tot 0,63 mm, AWG 26 tot 22
Geleideropname schroefcontact	één geleider tot 1 mm Ø, 2 aders per contact
Herbezetbaarheid	meer dan 50 keer bij LSA
Contactoppervlak	verguld
Stekkeropening	schuin naar beneden gericht
Bevestiging	met spreidklauwen, metalen draagring
Compatibiliteit	voor UAE-designafdekkingen van veel schakelprogramma’s
Kleur	zuiverwit
Categorie	Cat. 3
Nominale spanning	125 V
Nominale stroom	1 A bij 50 °C
Spanningsvastheid	1000 V, 50 Hz, 1 min.
Contactweerstand	< 20 mOhm
Levensduur	meer dan 2500 steekcycli
Normreferentie	TIA/EIA-568-B.2-2001, Cat. 3
Beschermingsgraad	IP20

Praktische voordelen, toepassingsgebieden en verschillen met vergelijkbare aansluitdozen

Bij dagelijks gebruik overtuigt de aansluitdoos door een klassieke, goed toegankelijke contacttechniek en brede compatibiliteit met 6- en 8-polige stekkers. Dat maakt haar een goede keuze voor telefonie, eenvoudige datatoepassingen en renovaties in bestaande gebouwen. Door de inbouwvorm blijft de installatie discreet, terwijl de schuine uitgang de geleiding van aangesloten leidingen ondersteunt.

• Voor renovatie en nieuwbouw: Goed geschikt voor woonruimtes, kantoren, praktijken en technische ruimtes.
• Eenvoudig te integreren: Passend bij veel afdekkingen van Berker, Busch-Jaeger, Gira, Jung of Merten.
• Beproefde schroeftechniek: Zinvol wanneer klassieke bedrading de voorkeur heeft.
• Solide contactkwaliteit: Vergulde vlakken en lage overgangswaarden bevorderen een betrouwbare verbinding.
• Voor klassieke telecommunicatieverbindingen: Bijzonder passend voor toepassingen georiënteerd op Cat. 3.

Binnen het Rutenbeck-assortiment onderscheidt deze variant zich duidelijk van 2-voudige uitvoeringen zoals de UAE 2×8(8) Up 0 of de UAE 8/8(8/8) Up 0. Deze modellen bieden twee aansluitplaatsen en zijn eerder geschikt voor ruimtes met een hogere aansluitbehoefte of voor de scheiding van meerdere leidingtrajecten. Ten opzichte van 4-polig bezette varianten biedt de 8-polige versie meer contactreserves en is daarmee flexibeler in gebruik met 8-polige stekkers.

In vergelijking met Rutenbeck-uitvoeringen met LSA-aansluittechniek richt deze doos zich op gebruikers die de voorkeur geven aan schroefcontacten. LSA-varianten zijn bij dichte gestructureerde bekabeling vaak sneller te monteren, terwijl schroefcontacten bij onderhoud, visuele controle en klassieke installatie zeer worden gewaardeerd. Voor eenvoudige telefoon- en communicatiesaansluitingen is deze uitvoering daarom bijzonder praktijkgericht.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare UAE- of communicatiedozen te vinden van Busch-Jaeger, Gira en Jung. Het wezenlijke verschil ligt meestal minder in de basisfunctie dan in het designsysteem, de vorm van de draagring en de compatibiliteit van afdekkingen. Wie gericht een doos zoekt voor merkoverstijgende UAE-designafdekkingen, profiteert hier van de zeer brede aanpasbaarheid aan veel schakelprogramma’s.

Technische kenmerken en montagevoordelen voor een duurzame communicatiedoos

De 1-voudige doos is uitgevoerd als 8-polige busmodule voor 6- en 8-polige stekkers en maakt daarmee veelzijdig gebruik mogelijk op het gebied van telefonie en eenvoudige datanetwerken. Bijzonder praktisch is de RJ11/12-geschiktheid zonder extra reductie-element. Dat bespaart montagewerk en vereenvoudigt de aanpassing aan bestaande stekkersystemen.

Voor de bedrading staan 8 schroefcontacten ter beschikking. Per contact kunnen maximaal twee aders worden aangesloten, één geleider mag een diameter tot 1 mm hebben. Daarnaast is alternatief gebruik met LSA-klemmen voor geleiders van 0,4 tot 0,63 mm evenals AWG 26 tot 22 mogelijk. De herbezetbaarheid van meer dan 50 keer ondersteunt service, ombouw en retrofit.

De metalen draagring en de spreidklauwen verbeteren de stabiliteit bij de montage. De naar beneden gerichte stekkeropening is in het dagelijks gebruik doordacht, omdat aangesloten stekkers en leidingen gunstiger kunnen worden geleid. Vergulde contactoppervlakken, een contactweerstand van minder dan 20 mOhm en een levensduur van meer dan 2500 steekcycli spreken voor een duurzaam en betrouwbaar gebruik binnenshuis.

Daarmee is deze UAE-aansluitdoos een passende keuze voor iedereen die een klassieke, compatibele en duurzame inbouwoplossing zoekt voor telecommunicatie- en communicatiesaansluitingen.
