Aanwezigheidsdetector – Bewegingssensor voor bussysteem PD4N-KNX-ST-DE – BEG – 93384 – 4007529933846:

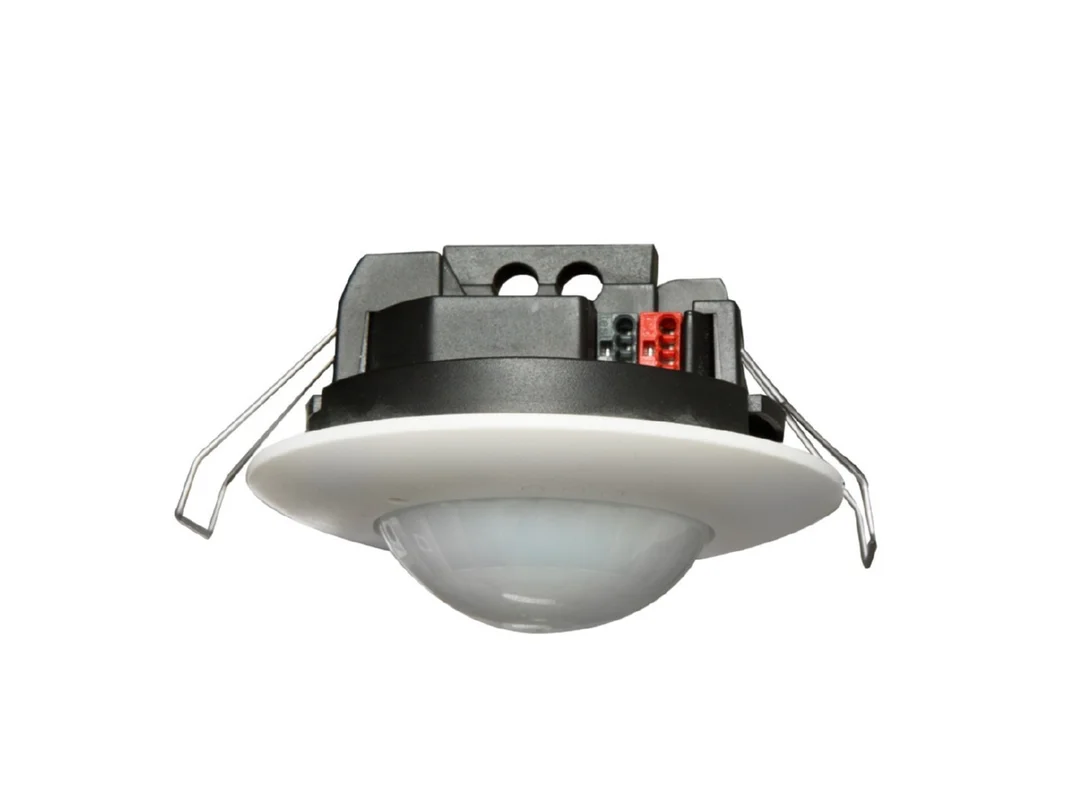

De BEG KNX-aanwezigheidsmelder plafondmontage met buskoppelaar 1x licht 3x HVAC-uitgangen wit PD4N-KNX-ST-DE 93384 is een krachtige oplossing voor de intelligente aanwezigheids- en lichtregeling in kantoren, gangen, vergaderruimten en hoogwaardige woonprojecten. Het apparaat combineert een nauwkeurige 360°-detectie met KNX-koppeling, geringe inbouwvereisten en een veelzijdige functielogica voor licht evenals verwarming, klimaat en ventilatie.

Nauwkeurige KNX aanwezigheids- en lichtregeling voor plafondmontage

De aanwezigheidsmelder werkt met geïntegreerde KNX-BUS-koppelaar en is geschikt voor veeleisende automatiseringstaken in gebouwen. Een lichtkanaal kan naar keuze schakelen of regelen, daarnaast is er een slave-uitgang voor uitbreiding van het bereik en drie onafhankelijke HVAC-uitgangen. Zo kunnen lichtcomfort, energie-efficiëntie en ruimteklimaat in één compacte oplossing worden samengebracht.

Bijzonder praktijkgericht zijn de intelligente halfautomatische modus, de volautomatische modus en een aanwezigheids-onafhankelijke regelmodus als schemerfunctie. De menglichtmeting via binnen- en buitenliggende lichtsensoren zorgt voor stabiele lichtwaarden, ook bij wisselend daglicht. Dit wordt aangevuld met richtingsherkenning, korte aanwezigheid, corridorfunctie, scène-oproep en een automatische aanpassing van de nalooptijd.

Producthighlights voordelen

• Geïntegreerde buskoppelaar: Directe integratie in KNX zonder aparte extra module.
• 360° detectie: Grote oppervlakken worden betrouwbaar en gelijkmatig bewaakt.
• 1 lichtkanaal: Licht kan flexibel worden geschakeld of constant worden geregeld.
• 3 HVAC-uitgangen: Onafhankelijke regeling voor verwarmings-, klimaat- en ventilatiefuncties.
• Slave-uitgang: Ideaal voor uitbreiding van het detectiebereik in grote zones.
• Menglichtmeting: Binnen- en buitenlicht worden gecombineerd voor nauwkeurige lichtregeling.
• Individuele PIR-aanpassing: Gevoeligheid per sensor fijn afstelbaar.
• Richtingsherkenning: Betere reactie op bewegingspatronen in de ruimte.
• Half- en volautomatiek: Aanpasbaar aan gebruikstype, comforteis en energiestrategie.
• Blokkeerfuncties en scènes: Hoge flexibiliteit voor complexe KNX-concepten.
• Status-leds: Indien nodig activeerbaar of deactiveerbaar.
• IR-programmering: De programmeermodus voor het fysieke adres is via IR bedienbaar.

Intelligente functies voor comfort, energie en ruimteklimaat

• Constante lichtregeling: Houdt het verlichtingsniveau stabiel, ook bij wisselend daglicht.
• Schemermodus: Lichtregeling is ook zonder gedetecteerde aanwezigheid mogelijk.
• HVAC-regeling: Ruimten kunnen afhankelijk van gebruik reageren met comfort-, stand-by- of spaarmodus.
• Korte aanwezigheid: Ideaal voor doorgangsgebieden met korte verblijfsduur.
• Zelflerende nalooptijd: Past het uitschakelgedrag aan het werkelijke gebruiksprofiel aan.
• Corridorfunctie: Ondersteunt typische processen in gangen en verkeersroutes.
• Lichtscènes: Comfortabele integratie in KNX-scènes voor werk, presentatie of reiniging.
• Externe beïnvloeding: Drie lichtgroepen kunnen via offset worden geregeld of geschakeld.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	BEG KNX-aanwezigheidsmelder plafondmontage met buskoppelaar 1x licht 3x HVAC-uitgangen wit PD4N-KNX-ST-DE 93384
EAN	4007529933846
Catalogus	Bewegingsmelders
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Voeding	via KNX-BUS
Stroomopname	12 mA
Montagewijze	Plafondmontage
Detectiebereik	horizontaal 360°
Reikwijdte dwars	max. Ø 24 m
Reikwijdte frontaal	max. Ø 8 m
Reikwijdte zittende activiteit	max. Ø 6,4 m
Bewaakt oppervlak	tot 450 m² bij 2,5 m montagehoogte
Lichtkanalen	1 x licht, regelbaar of schakelbaar
Slave-uitgang	1 x aanwezig
HVAC-uitgangen	3 x onafhankelijk
Aantal lichtsensoren	2
Aantal PIR-sensoren	4
Helderheidsinstelwaarde	5 tot 2000 Lux
Oriëntatieverlichting	5 tot 100 %, OFF, 1 min tot 255 min
Nachtlicht	5 tot 100 %
Afmetingen	Ø 106 x 74 mm
Kleur	mat wit, vergelijkbaar met RAL9010

Meer efficiëntie in het KNX-ruimteconcept door nauwkeurige aanwezigheids- en HVAC-regeling

Dit model is bijzonder interessant wanneer licht en ruimteklimaat gezamenlijk vraaggestuurd moeten worden geregeld. De combinatie van een regelbaar lichtkanaal, drie onafhankelijke HVAC-uitgangen en gedifferentieerde aanwezigheidslogica zorgt voor duidelijke voordelen in moderne utiliteitsgebouwen. Juist in kantoren, trainingsruimten of gangen kunnen comfort en energieverbruik goed in balans worden gebracht.

De vier PIR-sensoren en twee lichtsensoren leveren een gedifferentieerde detectie, waardoor de melder zich ook bij menglicht en wisselend gebruik zeer gecontroleerd gedraagt. De geringe inbouwdiepte vergemakkelijkt bovendien de integratie in passende plafondconcepten.

• Zeer geschikt voor ruimten met gecombineerde licht- en HVAC-automatisering.
• Stabiele lichtregeling door menglichtmeting met twee lichtsensoren.
• Flexibele aanpassing aan rustige en dynamische gebruikszones door PIR-fijnafstelling.
• Ideaal voor gangen, open-spacezones, kantoren en vergaderruimten.
• Aanwezigheidsafhankelijke evenals aanwezigheids-onafhankelijke bedrijfsmodi maken veel automatiseringsscenario’s mogelijk.
• Slave-functie vergemakkelijkt de uitbreiding van grotere detectiegebieden.

Binnen de BEG KNX-aanwezigheidsmelders is dit apparaat duidelijk ontworpen voor veeleisende plafondtoepassingen met uitgebreide functionaliteit. Eenvoudigere KNX-aanwezigheidsmelders van de fabrikant bieden vaak alleen basisfuncties voor lichtschakeling of minder gedifferentieerde ruimteklimaatlogica. Dit model onderscheidt zich duidelijk door de drie onafhankelijke HVAC-uitgangen, de richtingsherkenning en de fijne sensorafstelling.

Ten opzichte van varianten uit dezelfde serie voor andere inbouwsituaties ligt de focus hier op plafondmontage met een royaal 360°-detectieveld. Voor projecten met identieke techniek, maar andere bouwkundige randvoorwaarden, kunnen afhankelijk van de plafondopbouw ook alternatieve uitvoeringen uit dezelfde productfamilie relevant zijn. In de toepassing blijft de KNX-logica vergelijkbaar; het verschil zit vooral in montagebeeld en inbouwsituatie.

Modellen met een kleiner detectiebereik zijn eerder geschikt voor individuele kantoren, nevenruimten of compacte woonzones. Dit apparaat toont zijn kracht in middelgrote tot grote oppervlakken, waar beweging dwars op de meldas betrouwbaar moet worden gedetecteerd. Dankzij de extra slave-uitgang is ook de uitbreiding in grotere ruimtelijke structuren praktisch uitvoerbaar.

Wie primair alleen licht wil schakelen, kan bij eenvoudigere melders blijven. Als echter lichtregeling, scènes, corridorlogica en HVAC-regeling samen gevraagd zijn, is deze uitvoering duidelijk veelzijdiger. Daarmee is hij bijzonder geschikt voor integrale KNX-concepten.

Vergelijkbare KNX-aanwezigheidsmelders zijn er bijvoorbeeld van Steinel, Theben en ESYLUX. Deze fabrikanten bieden eveneens plafondmelders voor KNX met 360°-detectie en lichtregeling aan. Verschillen tonen zich meestal in de ETS-structuur, in de detailgraad van de sensorparameters en in de aard van de HVAC-functieblokken.

• Steinel: Vaak sterk gericht op sensorische fijnafstelling en hoogwaardige binnentoepassingen. Verschillen zitten vaak in parametrering en designlijn.
• Theben: Bekend om een breed KNX-aanwezigheidsmelderassortiment met veel plafondvarianten. Afhankelijk van de serie kan de focus sterker liggen op lichtcomfort of ruimteautomatisering.
• ESYLUX: Eveneens sterk in aanwezigheids- en constante lichtoplossingen. Verschillen betreffen vaak applicatiestructuur, reikwijdteconcept en productfamilies binnen de ruimteautomatisering.

In principe is KNX-integratie fabrikantoverstijgend mogelijk, omdat de communicatie via gestandaardiseerde KNX-objecten verloopt. Verschillen zitten vooral in functionaliteit, parametreringslogica en projectspecifieke ETS-uitwerking.

In ETS is het aan te raden eerst het lichtkanaal duidelijk te definiëren tussen schakelmodus en regelmodus. Voor kantoren is constante lichtregeling meestal de betere keuze, terwijl in verkeersruimten vaak een duidelijke schakelmodus volstaat. De helderheidsinstelwaarde moet men testen op basis van werkelijk gebruik, bijvoorbeeld met 500 Lux voor werkzones of lager voor gangen.

Voor de drie HVAC-uitgangen is een duidelijke structuur van de groepsadressen zinvol, bijvoorbeeld gescheiden naar comfort-, stand-by- en verlaagde modus. Zo blijft de logica in het project overzichtelijk. In vergaderruimten kan aanwezigheid direct de comfortmodus activeren, terwijl na het verlaten automatisch naar een zuinige toestand wordt overgeschakeld.

De richtingsherkenning is bijzonder geschikt in corridors om looproutes beter af te beelden. In de praktijk kan zo het licht eerder in looprichting worden geactiveerd. Bij gevoelige zones loont bovendien de individuele aanpassing van de PIR-gevoeligheid, bijvoorbeeld wanneer luchtbewegingen, glasoppervlakken of wisselende warmte-invloeden foutieve triggers bevorderen.

Voor grotere ruimten moet de slave-uitgang vroeg in het KNX-concept worden opgenomen. Een typisch voorbeeld is een kantoortuin, waarin één master de lichtregeling overneemt en extra sensoren het aanwezigheidsoppervlak aanvullen. Zo blijft de logica centraal, terwijl de detectie vlakdekkend en betrouwbaar werkt.

Wie een professionele aanwezigheidsoplossing voor licht en ruimteklimaat zoekt, krijgt hier een doordachte KNX-melder met hoge praktische bruikbaarheid. De combinatie van ruim detectiebereik, intelligente lichtregeling, HVAC-functies en flexibele ETS-parametrering maakt het apparaat tot een overtuigende keuze voor efficiënte gebouwautomatisering.

Daarmee is de sensor ideaal voor projecten waarin comfort, energiebesparing en nette KNX-integratie even belangrijk zijn.
