Description

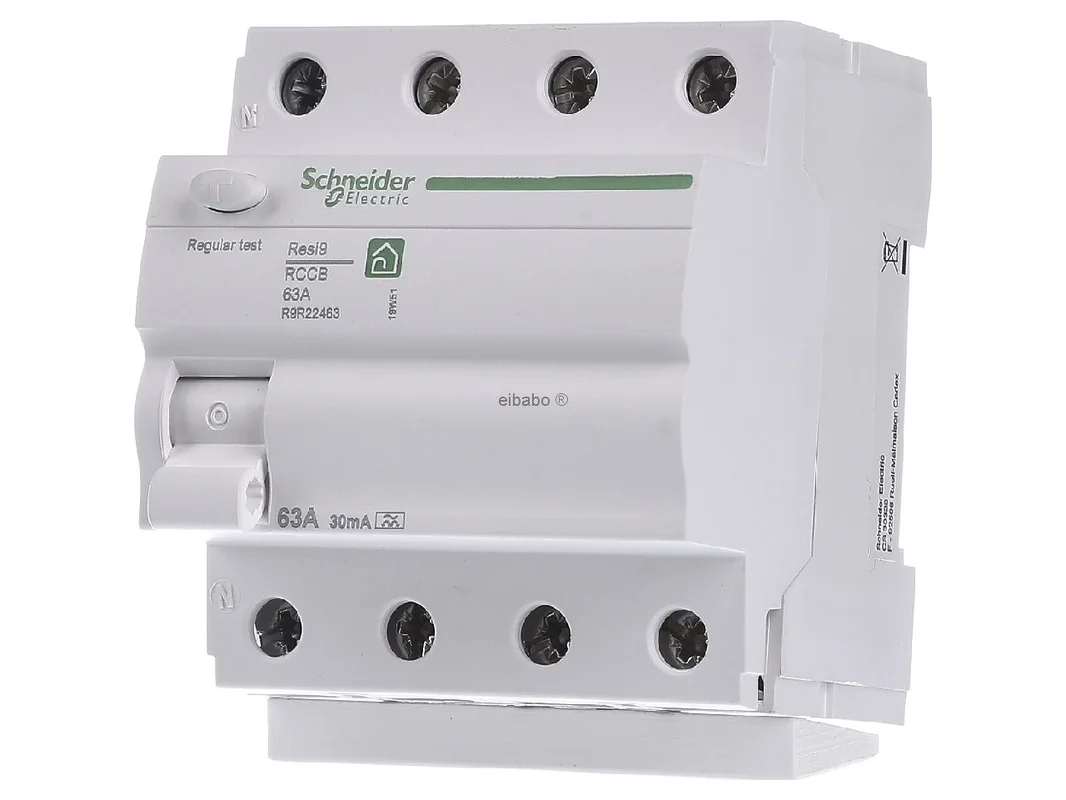

Aardlekschakelaar 3P+N,63A,30mA – Reststroomonderbreker 4-p R9R22463 – Schneider Electric – 3606489596095:

De Schneider Electric aardlekschakelaar 3P+N 63A 30mA R9R22463 is ontworpen voor betrouwbare personen- en installatiebeveiliging in moderne elektrische installaties. Als FI-schakelaar van type A detecteert hij sinusvormige wissel- en pulserende gelijkfoutstromen en is daarmee geschikt voor veel toepassingen in woningbouw, utiliteitsbouw en kleinere bedrijfsinstallaties. De uitvoering met 3 polen plus nulleider ondersteunt het gebruik in driefasige netten met 400V AC.

Veilige aardlekbeveiliging voor driefasige installaties

Met 63A nominale stroom en 30mA nominale foutstroom biedt het apparaat een sterke basis voor beveiligingsconcepten waarbij veiligheid, duidelijke uitschakeling en een nette montage vereist zijn. De uitvoering volgens EN 61008 staat voor normconforme prestaties in het dagelijks gebruik. Door de links geplaatste nulleiderpositie wordt de integratie in bestaande verdelingen bovendien vergemakkelijkt.

Producthighlights voordelen

• 3P+N uitvoering: Ideaal voor driefasige stroomkringen met nulleider.
• 63A nominale stroom: Geschikt voor krachtige verdelingen.
• 30mA foutstroom: Beproefde bescherming voor personen en installaties.
• Type A: Detecteert wissel- en pulserende gelijkfoutstromen.
• 400V AC bedrijfsspanning: Passend voor veel standaardnetten in gebouwen.
• Volgens EN 61008: Normconforme uitvoering voor vakkundig gebruik.
• 10.000A voorwaardelijke kortsluitstroom: Hoge veiligheid in passende beveiligingsconcepten.
• Dubbele functieklem: Voor kabel en vorkkamrail aan de onderzijde.
• DIN-railmontage: Snelle installatie in verdeelkasten op DIN-rail.
• Snelmechanisme: Slijtagearm, gebruikersonafhankelijk schakelen van de contacten.
• Nulleider links: Praktisch voor veel opbouwvormen in de verdeling.
• Kleurtoon RAL 9003: Harmonieus uiterlijk voor moderne schakelkasten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric aardlekschakelaar 3P+N 63A 30mA R9R22463
Artikelnummer fabrikant	R9R22463
EAN	3606489596095
Catalogus	Aardlekschakelaar
Producttype	Aardlekschakelaar
Serie	Resi9
Aantal polen	3P+N / 4-polig
Nominale stroom	63A
Nominale foutstroom	30mA
Type foutstroom	Type A
Norm	EN 61008
Bedrijfsspanning	400V AC
Bedrijfsfrequentie	50Hz
Voorwaardelijke nominale kortsluitstroom	10.000A
Nominale isolatiespanning Ui	440V
Nominale stoothoudspanning Uimp	4kV
Montagetype	DIN-rail / hoedrail
Aansluiting	Dubbele functieklem voor kabel en vorkkamrail
Positie nulleider	links
Schakeltechniek	Snelmechanisme
Beschermingsgraad	IP20
Vermogensverlies	4,4W
Kleur	Wit, RAL 9003

Praktische voordelen, systeemvergelijking en passende alternatieven

In verdelingen met drie fasen speelt een duidelijke, veilige en goed planbare beveiligingsfunctie een centrale rol. Dit model is gericht op klassieke toepassingen in woongebouwen, werkplaatsruimten en kleine bedrijfseenheden. De combinatie van 63A, 30mA en type A maakt het tot een sterke keuze wanneer veelgebruikte stroomkringen met een beproefde aardlekbeveiliging moeten worden beveiligd.

• Voordeel bij de montage: De dubbele functieklem maakt de aansluiting van kabels en een vorkkamrail mogelijk. Dat bespaart tijd en zorgt voor orde in de verdeler.
• Voordeel tijdens gebruik: Het snelmechanisme zorgt voor een gedefinieerde schakeling van de contacten en vermindert de mechanische slijtage.
• Voordeel bij de planning: De uitvoering met nulleider links past goed bij veel gangbare opbouwvormen in rijverdelingen.
• Voordeel in het beveiligingsconcept: Type A is de juiste keuze voor veel standaardbelastingen met mogelijke pulserende gelijkfoutstromen.

Vergeleken met eenvoudigere FI-schakelaars van dezelfde fabrikant met een lagere nominale stroom biedt deze uitvoering meer reserve voor krachtigere onderverdelingen. Ten opzichte van varianten met slechts 2 polen is hij bedoeld voor driefasige netten en daarmee duidelijk ontworpen voor andere toepassingsgebieden. Binnen het Schneider Electric programma zijn bovendien modellen met een andere nominale foutstroom of een ander foutstroomtype verkrijgbaar. Varianten met 300mA worden eerder gebruikt voor installatiebeveiliging, terwijl 30mA primair dienen voor persoonsbeveiliging. Type AC is bedoeld voor eenvoudigere belastingen, terwijl type A in veel actuele installaties de betere en modernere keuze is.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare apparaten te vinden, bijvoorbeeld uit de series ABB F200, Hager CDA of Eaton PFIM. De wezenlijke verschillen zitten meestal in het klemmenconcept, de bouwvorm, de plaatsing van de nulleider en de betreffende systeemwereld voor rails en verdelers. Voor de beste compatibiliteit binnen een bestaande verdeling is een apparaat uit dezelfde fabrikantenfamilie vaak zinvol, omdat rails, afdekkingen en inbouwconcepten dan meestal eenvoudiger op elkaar kunnen worden afgestemd.

Toepassing, opbouw en meerwaarde voor de moderne stroomverdeling

De FI-schakelaar uit de Resi9-serie is ontwikkeld voor een robuuste en goed hanteerbare toepassing in laagspanningsverdelingen. Hij werkt met 400V AC bij 50Hz en voldoet aan de eisen van EN 61008. Daardoor is het apparaat geschikt voor vakkundig geplande installaties waarin een veilige aardlekbeveiliging bij drie fasen en nulleider vereist is.

Bijzonder praktisch is het bevestigings- en aansluitconcept aan de onderzijde. De aan de achterkant geplaatste hoedrailhouder ondersteunt een vlotte montage op de DIN-rail. Tegelijkertijd vergemakkelijkt de dubbele functieklem de integratie in verschillende bedradingstypen. Zo kan de aardlekschakelaar zowel in nieuwe verdelingen als bij de modernisering van bestaande installaties efficiënt worden ingezet.

Door het slijtvaste snelmechanisme schakelt het apparaat onafhankelijk van de kracht van de gebruiker. Dat verbetert de schakelkwaliteit in het dagelijks gebruik en ondersteunt een langdurig, betrouwbaar gebruik. Alles bij elkaar is deze aardlekschakelaar een sterke oplossing voor iedereen die bij de beveiliging van driefasige stroomkringen inzet op normconforme techniek, nette montage en hoge bedrijfszekerheid.
