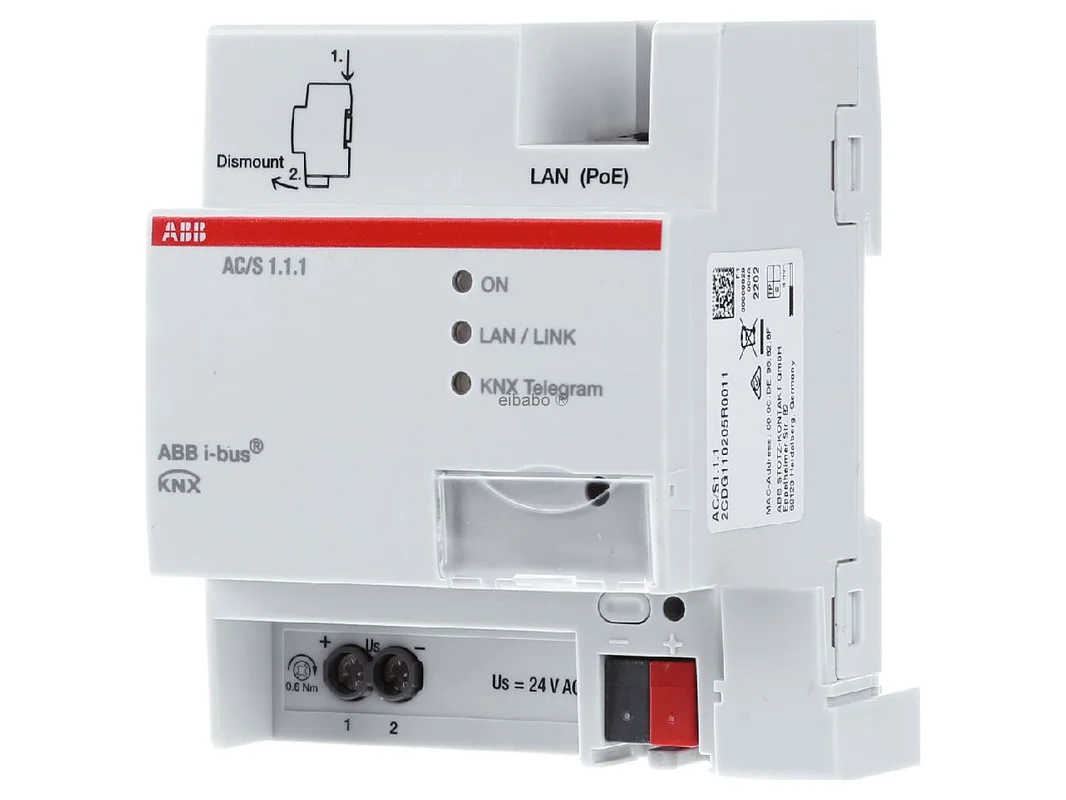

Applicatie Controller Basis REG – Logische component voor KNX-domotica AC/S1.1.1 – ABB – 2CDG110205R0011 – 4016779011808:

De ABB KNX applicatiecontroller Basic REG met webgebaseerde gebruikersinterface en BACnet/IP-gateway AC/S1.1.1 is een krachtige oplossing voor volledige gebouwautomatisering in moderne HVAC-projecten. Het apparaat verbindt KNX TP met BACnet/IP en creëert daarmee een efficiënte basis voor de koppeling van verwarmings-, ventilatie- en klimaatfuncties aan bovenliggende beheersystemen. Vooraf gedefinieerde automatiseringsmodules, een automatisch gegenereerde webinterface en de volledige inbedrijfstelling in ETS maken de controller tot een praktijkgerichte keuze voor professionele planners en integratoren.

Gebouwautomatisering voor HVAC en KNX intelligent gekoppeld met BACnet/IP

De controller is ontworpen voor toepassingen waarbij energie-efficiëntie, duidelijke datastructuren en een centrale besturingslogica vereist zijn. Typische modules zoals tijdschema’s, warmtebehoefteberekening, setpointvorming, waardeopslag en apparaattoezicht ondersteunen een stabiele en transparante werking. Eigen automatiseringsfuncties kunnen via een grafische logica-editor worden gemaakt. Zo ontstaat een flexibel platform voor primaire installaties, onderstations en ruimteautomatisering.

Producthighlights voordelen

• KNX TP en BACnet/IP: Verbindt KNX-installaties met BACnet-compatibele managementsystemen.
• Voor HVAC geoptimaliseerd: Geschikt voor verwarming, ventilatie en klimaat van installatie tot ruimte.
• Vooraf gedefinieerde modules: Ondersteunt tijdschema’s, warmtebehoefteberekening, setpointlogica en waardeopslag.
• Grafische logica-editor: Eigen functies kunnen gestructureerd en projectspecifiek worden aangevuld.
• Webgebaseerde bediening: De gebruikersinterface wordt automatisch gegenereerd en vergemakkelijkt weergave en toegang.
• ETS-gebaseerde inbedrijfstelling: Parametrering en download vinden plaats zonder extra externe software.
• Focus op energie-efficiëntie: Ondersteunt concepten voor economisch gebouwbeheer volgens EN 15232.
• Praktijkgericht voor integratoren: Ideaal voor technische gebouwinstallaties met een duidelijke systeemstructuur.

Intelligente functies voor efficiënte HVAC-processen

• Tijdprogramma’s: Schakel- en bedrijfstijden kunnen netjes per gebruik en zone worden weergegeven.
• Setpointvorming: Temperatuurinstellingen kunnen logisch worden gekoppeld en naar behoefte worden gestuurd.
• Warmtebehoeftelogica: Ondersteunt een gerichte aanvraag aan bovenliggende opwekkers.
• Waardeopslag: Toestanden en meetwaarden kunnen worden gebruikt voor analyse, service en optimalisatie.
• Apparaattoezicht: Relevante bedrijfsgegevens blijven transparant en eenvoudig te volgen.
• Webtoegang: Bediening en controle zijn via de gegenereerde interface comfortabel mogelijk.
• Flexibele projectlogica: Eigen processen kunnen passend met grafische bouwstenen worden gerealiseerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX applicatiecontroller Basic REG met webgebaseerde gebruikersinterface en BACnet/IP-gateway AC/S1.1.1
EAN	4016779011808
Catalogus	Logische module
Fabrikant	ABB
Bussysteem	KNX TP
Netwerk	BACnet/IP-gateway geïntegreerd
Gebruikersinterface	Webinterface, automatisch gegenereerd
Inbedrijfstelling	volledig in ETS vanaf versie 5.6.5
Automatiseringsmodules	bijv. tijdschema’s, setpointvorming, warmtebehoefteberekening, waardeopslag, apparaattoezicht
Logicafuncties	eigen modules via grafische logica-editor
Voeding	24 V DC of PoE
Beschermingsgraad	IP20
Montagewijze	REG
Toepassing	Gebouwautomatisering voor verwarming, ventilatie en klimaat

Flexibele automatiseringslogica voor HVAC, KNX en gebouwbeheertechniek in samenspel

Dit apparaat is vooral geschikt voor projecten waarin KNX-ruimteautomatisering, centrale HVAC-functies en BACnet-gebaseerde gebouwbeheertechniek netjes met elkaar moeten communiceren. Het grote voordeel ligt in de combinatie van vooraf gedefinieerde modules en vrij opstelbare logica. Daardoor kunnen standaardtaken snel worden gerealiseerd en tegelijk projectspecifieke strategieën worden geïntegreerd, bijvoorbeeld voor temperatuurregeling, installatievrijgave, bedrijfsmodi of vraagafhankelijke tijdprogramma’s.

Binnen het ABB-portfolio is de Basic-variant vooral interessant wanneer een duidelijk gestructureerde instap in HVAC-automatisering met KNX en BACnet/IP wordt gezocht. Ten opzichte van krachtigere varianten uit dezelfde serie ligt de focus sterker op een compacte, economische uitvoering van typische standaardtaken. Grotere modellen uit dezelfde familie bieden afhankelijk van de uitvoering meer functionaliteit of reserves voor zeer complexe projecten, terwijl deze versie voor veel middelgrote toepassingen een zeer uitgebalanceerde oplossing vormt.

• Zeer goed geschikt voor HVAC-projecten met KNX-veldzijde en BACnet-koppeling naar de gebouwbeheertechniek.
• Snelle projectering door voorbereide automatiseringsmodules voor typische taken.
• Webgebaseerde weergave vereenvoudigt service, controle en bediening tijdens bedrijf.
• Grafische logica-editor creëert ruimte voor individuele installatielogica.
• Geen extra software-inspanning voor de basis-inbedrijfstelling buiten ETS.
• Goed inzetbaar voor energiegerichte concepten in utiliteitsbouw, kantoor en technische ruimten.

Binnen de ABB Application Controller-serie zijn er naast de Basic-uitvoering nog andere varianten met een uitgebreidere functionaliteit. Deze zijn vooral geschikt voor projecten met hogere complexiteit, meer datapunten of bijzonder veeleisende installatiekoppelingen. De Basic-versie concentreert zich op een duidelijk kernvoordeel: HVAC-automatisering, webtoegang en BACnet/IP-koppeling in een compact platform voor gestructureerde KNX-projecten.

Wie primair logische koppelingen binnen een kleiner KNX-project zonder focus op HVAC en BACnet nodig heeft, kiest vaak voor eenvoudigere logica- of IP-apparaten. Zodra echter ruimteautomatisering, centrale installatielogica en managementniveau moeten worden samengebracht, komt deze controller duidelijk beter tot zijn recht.

Vergeleken met klassieke KNX-logische modules van ABB is dit apparaat duidelijk sterker gericht op technische gebouwautomatisering. De focus ligt niet alleen op algemene logica, maar op gestructureerde HVAC-processen met passende modules. Ten opzichte van pure IP-interfaces of gateways biedt het aanzienlijk meer logica- en automatiseringsintelligentie. Vergeleken met eenvoudige visualisatieoplossingen scoort het met directe functionele nabijheid tot de installatietechniek en met de integratie in ETS.

Vergelijkbare oplossingen zijn bijvoorbeeld te vinden bij Siemens, Schneider Electric of WAGO. Siemens positioneert vergelijkbare automatiseringsoplossingen vaak sterker in de klassieke omgeving van gebouwbeheertechniek met nauwe koppeling aan eigen systeemwerelden. Schneider Electric biedt in de KNX- en BMS-omgeving eveneens krachtige integratieproducten, vaak met focus op uitgebreide gebouwstructuur en systeemintegratie. WAGO is bijzonder sterk wanneer daarnaast een zeer open PLC-nabije automatisering gewenst is. In tegenstelling daarmee is deze ABB-oplossing gericht op KNX, HVAC-modules, ETS-workflow en BACnet/IP in een compacte vorm.

Voor projecten met een sterke KNX-focus is de compatibiliteit via gestandaardiseerde KNX-datapunten en de BACnet-integratie een belangrijk voordeel. Bij merkonafhankelijke concepten moet vooraf worden gecontroleerd welke datamodellen, prioriteiten en bedrijfsmodi in het doelsysteem worden gebruikt. Zo kan de overdracht naar een gebouwbeheersysteem netjes en zonder later herstelwerk worden gerealiseerd.

Voor een nette ETS-structuur is het aan te bevelen de groepsadressen vroeg naar functieniveaus te ordenen, bijvoorbeeld in installatie, zone en ruimte. Zo blijven tijdschema’s, setpoints, bedrijfsmodi en statuswaarden ook in grotere projecten goed leesbaar. In de praktijk is een scheiding tussen commando’s, terugmeldingen en storingsmeldingen beproefd. Dat vergemakkelijkt service en diagnose.

Een typisch voorbeeld is de aanvraag van een verwarmingsgroep vanuit meerdere ruimtes. Elke ruimte stuurt zijn behoefte naar een eigen groepsadres. De logica in de controller bundelt deze signalen tot een centrale warmtevraag en geeft die door aan de opwekkerzijde. Parallel kan een tijdschema de vrijgave van de installatie volgens gebruikstijd regelen. Zo ontstaat een duidelijke en energie-efficiënte regelstrategie.

Een ander praktijkvoorbeeld is de combinatie van aanwezigheidsbedrijf en nachtverlaging. In ETS worden daarvoor bedrijfsmodi voor comfort, stand-by en nacht logisch gekoppeld. De webinterface helpt later bij controle en aanpassing van de toestanden. Belangrijk is om objecten voor handbediening, storing en prioriteit eenduidig te benoemen. Vooral bij BACnet-gekoppelde projecten zorgt dat voor een betrouwbare overdracht naar het managementsysteem.

De ABB KNX applicatiecontroller Basic REG met webgebaseerde gebruikersinterface en BACnet/IP-gateway AC/S1.1.1 overtuigt als professionele interface tussen KNX, HVAC en gebouwbeheertechniek. Het apparaat biedt een sterke mix van automatiseringsmodules, vrije logica, webtoegang en ETS-gebaseerde inbedrijfstelling. Voor veeleisende gebouwen met focus op efficiëntie, transparantie en systeemintegratie is deze controller een toekomstbestendige keuze.

Wanneer KNX-ruimteautomatisering en BACnet-ondersteEngebouwbeheer naadloos moeten samenwerken, levert deze oplossing de passende technische basis. Het resultaat is meer overzicht, meer flexibiliteit en een merkbaar efficiëntere werking van de gebouwtechnische installaties.
