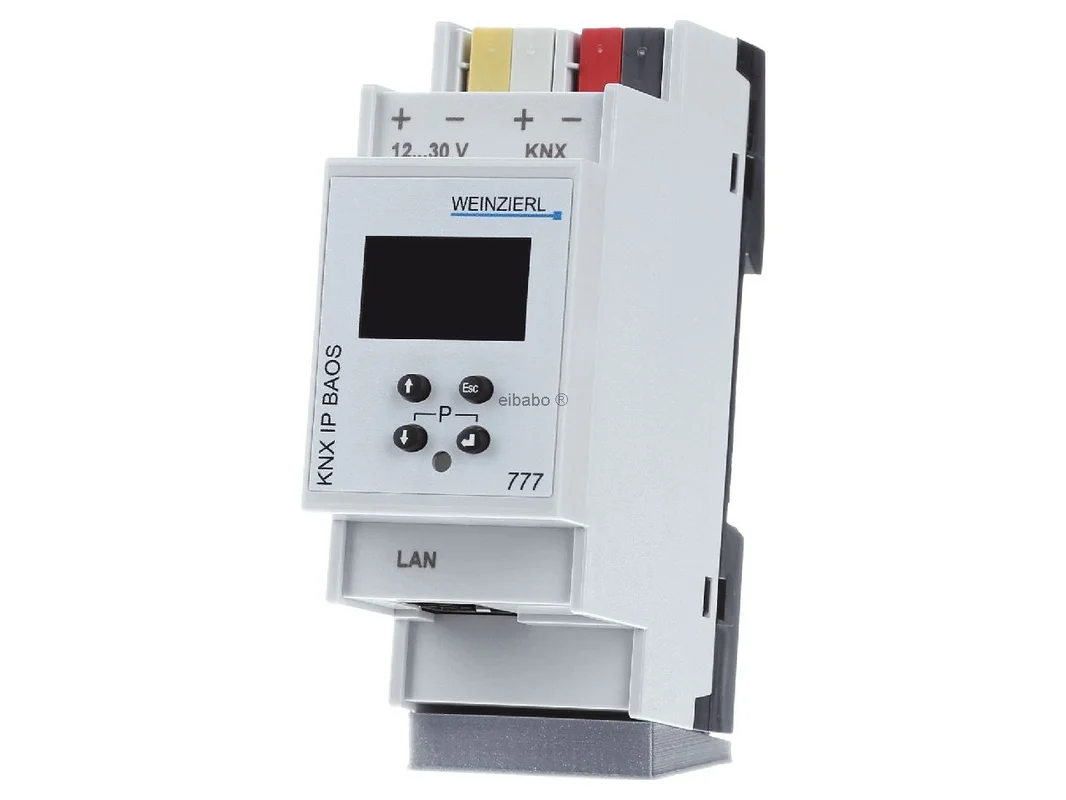

BAOS IP BAOS 777 5193 – WEINZIERL – 4260262771933:

De WEINZIERL KNX IP-interface en Object Server met webserver en KNXnet/IP Tunneling 5193 is een krachtige data-interface voor moderne KNX-gebouwautomatisering. Het apparaat verbindt de KNX-bus met de aanwezige IP-infrastructuur en maakt daarmee een directe, flexibele toegang mogelijk tot functies, datapunten en buscommunicatie. Naast klassiek KNXnet/IP Tunneling ondersteunt de oplossing ook toegang tot groepsobjecten via het BAOS-protocol. Daardoor is het systeem ideaal geschikt voor visualisatie, besturing, integratie van externe systemen en professionele servicetaken.

WEINZIERL KNX IP-interface met webserver voor slimme KNX-integratie

Dankzij de geïntegreerde webserver kan de KNX-installatie comfortabel in de browser worden gevisualiseerd en bediend. Dat maakt de interface bijzonder interessant voor projecten waarin bedieningscomfort, toegang op afstand binnen het lokale netwerk en een nette koppeling aan IP-gebaseerde toepassingen gevraagd zijn. De toegang is zowel op telegramniveau als op datapuntniveau mogelijk. Daardoor ontstaat een hoge mate van vrijheid bij de realisatie van visualisaties, apps, automatiseringslogica en interfaces naar systemen van derden.

Producthighlights voordelen

• Dubbele toegangswijze: Communicatie op telegramniveau via KNXnet/IP Tunneling en op datapuntniveau via BAOS.
• Geïntegreerde webserver: Visualisatie en bediening van ruimtes, functies en toestanden direct in de browser.
• Flexibele systeemintegratie: Geschikt voor smart home, utiliteitsbouw, gebouwbeheertechniek en IP-gebaseerde diensten.
• Directe objecttoegang: Groepsobjecten kunnen gericht via TCP/IP of UDP/IP worden gebruikt.
• Praktische ETS-integratie: Snelle parametrering voor professionele KNX-projecten.
• Sterke netwerkbasis: Ontworpen voor stabiele communicatie in moderne LAN-infrastructuur.
• Ideaal voor visualisatie: Bijzonder passend voor bedieningspagina’s, statusweergaven en eenvoudige ruimteweergaven.
• Hoge openheid: Goede basis voor de koppeling van niet-KNX-systemen aan de KNX-wereld.

Intelligente data-interface voor visualisatie en bustoegang

Het apparaat is veel meer dan een puur programmeerinterface. Het verbindt klassieke KNX-inbedrijfstelling met uitgebreide toegang tot datapunten en functies. Dat is een duidelijk voordeel in projecten waarin visualisatie, mobiele bediening of koppeling aan servers, apps of besturingen vereist zijn. Dankzij de geïntegreerde Object Server kunnen KNX-gegevens gestructureerd beschikbaar worden gesteld, wat de integratie in bovenliggende systemen aanzienlijk vereenvoudigt.

Vooral in veeleisende installaties met veel functies toont de interface zijn sterke punten. Hij creëert een nette verbinding tussen de KNX- en IP-wereld, zonder dat extra gateway-oplossingen nodig zijn. Dat bespaart inspanning bij planning en uitvoering en verhoogt tegelijk de flexibiliteit in bedrijf.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	WEINZIERL KNX IP-interface en Object Server met webserver en KNXnet/IP Tunneling 5193
EAN	4260262771933
Catalogus	Data-interface
Bussysteem	KNX
Apparaattype	IP-interface en Object Server
Functie	KNXnet/IP Tunneling en BAOS Object Server
webserver	geïntegreerd
Toegangsniveau	Telegramniveau en datapuntniveau
IP-communicatie	TCP/IP en UDP/IP
Netwerkaansluiting	RJ45 Ethernet
Ethernet	100BaseTX
Ondersteunde protocollen	ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP
KNXnet/IP	Core, Device Management, Tunneling
BAOS-protocol	KNX BAOS Binary Protocol V2.1, KNX BAOS Web Services JSON
Max. tunnelingverbindingen	8
Max. BAOS-verbindingen	10
Communicatieobjecten	tot 2000
Groepsadressen	tot 2000
Voeding	12 tot 30 V DC of Power over Ethernet
Montagewijze	DIN-railmontage
Breedte	2 TE
Weergave	OLED-distoneelstuk
ETS-compatibiliteit	vanaf ETS 4.2 of hoger

Meer transparantie in het KNX-netwerk door webserver, BAOS en Tunneling

Deze data-interface is gericht op gebruikers die meer zoeken dan alleen een eenvoudige IP-koppeling. Zij combineert visualisatie, objecttoegang en KNXnet/IP-communicatie in één apparaat. Dat is vooral nuttig voor integratoren, systeemhuizen en ambitieuze planners die KNX-gegevens niet alleen willen overdragen, maar ook gestructureerd willen gebruiken.

In het dagelijks gebruik profiteren projecten van een duidelijke scheiding van de taken: ETS-toegang en diagnose verlopen via KNXnet/IP Tunneling, terwijl visualisatie of externe systemen via de Object Server toegang kunnen krijgen tot gedefinieerde datapunten. Dat zorgt voor nette processen, een goed overzicht en een sterke basis voor schaalbare automatiseringsconcepten.

• Browsergebaseerde visualisatie zonder extra lokale bedieneenheid.
• Directe toegang tot groepsobjecten voor externe software en besturingen.
• Zeer geschikt voor service, diagnose en inbedrijfstelling via IP.
• Ideaal voor de koppeling van KNX met gebouwbeheertechniek, app of webdienst.
• Duidelijke scheiding van tunneling en datapunttoegang voor flexibele projecten.
• PoE-bedrijf vergemakkelijkt de integratie in moderne netwerken.
• Hoog aantal objecten voor omvangrijke toepassingen in woningbouw en utiliteitsbouw.

In vergelijking met pure KNX IP-interfaces van de fabrikant biedt deze uitvoering duidelijk meer functionaliteit. Klassieke interfaces zijn in de eerste plaats bedoeld voor ETS-programmering, busmonitor en tunneling. Model 5193 breidt deze benadering uit met een Object Server en een geïntegreerde webserver. Daardoor is het niet alleen geschikt voor inbedrijfstelling, maar ook voor visualisatie en systeemkoppeling.

Ten opzichte van eenvoudigere IP-routers van WEINZIERL ligt de nadruk hier minder op lijnkoppeling en telegramdoorgifte tussen segmenten, maar sterker op toepassingsaccess, databeschikbaarstelling en visualisatie. Wie dus een servernabije KNX-koppeling zoekt, krijgt hier een duidelijk passender oplossing dan met een pure router.

Een eenvoudige KNX IP-interface wordt meestal daar ingezet waar alleen ETS-toegang of een slanke tunnelingfunctie nodig is. Deze variant gaat verder en is vooral zinvol wanneer browservisualisatie, API-nabije objecttoegang of de integratie van externe logica gevraagd zijn. In dergelijke scenario’s bespaart het apparaat extra interfaces en vereenvoudigt het de architectuur.

Een KNX IP-router van dezelfde fabrikant is daarentegen de betere keuze wanneer lijnen, gebieden of telegramverkeer in de backbone netjes georganiseerd moeten worden. Het hier beschreven apparaat is sterker gericht op bediening, integratie en dataniveau. Voor veel smart building-projecten kan het daarom de centrale brug vormen tussen KNX-installatie en IP-toepassing.

Vergelijkbare oplossingen komen bijvoorbeeld van ABB, Gira of Hager. Veel van deze apparaten beheersen KNXnet/IP Tunneling of Routing zeer betrouwbaar, maar leggen hun focus vaak sterker op infrastructuur en minder op een geïntegreerde Object Server met directe datapunttoegang. Juist hier onderscheidt de WEINZIERL-oplossing zich duidelijk.

Bij Gira staan vaak visualisatie- en serverfuncties in eigen systemen centraal, terwijl ABB en Hager op het gebied van IP-infrastructuur sterke routers en interfaces aanbieden. Voor projecten waarin een compacte toegang tot KNX-datapunten via BAOS gewenst is, is de compatibiliteit op KNX-niveau gegeven, maar de concrete koppeling van externe software moet altijd worden aangepast aan het betreffende protocol en de projectstructuur.

In ETS is het aan te raden om de netwerkinstellingen zorgvuldig te documenteren en het apparaat een vast IP-adres of een duidelijk gereserveerde DHCP-toewijzing te geven. Dat vergemakkelijkt service en onderhoud op afstand in het lokale netwerk. Voor de projectstructuur is het zinvol om groepsadressen logisch te ordenen op functies zoals licht, zonwering, klimaat en status, zodat de toegang via de Object Server overzichtelijk blijft.

Praktisch is ook de duidelijke scheiding tussen diagnose en toepassing: gebruik tunneling voor ETS-downloads, busmonitor en onderhoud, terwijl externe toepassingen alleen toegang krijgen tot de vrijgegeven datapunten. Een praktijkvoorbeeld is de visualisatie van een vergaderruimte met schakelen, dimmen en temperatuurweergave in de browser. Een ander voorbeeld is de koppeling van een externe gebouwbeheersoftware die via gedefinieerde groepsobjecten toestanden leest en setpoints schrijft. Zo blijft de KNX-structuur stabiel en tegelijk open voor moderne IP-diensten.

Bij grotere projecten moeten duidelijke namen voor objecten en groepen consequent worden onderhouden. Dat bespaart tijd bij diagnose, oplevering en latere uitbreiding. Bovendien is het raadzaam om statusobjecten voor belangrijke functies zoals licht, ramen of bedrijfsmodi direct mee in te plannen, zodat visualisatie en service zonder omwegen kunnen werken.

Met deze oplossing kiest u voor een veelzijdige data-interface voor veeleisende KNX-projecten. Zij combineert webserver, Object Server en KNXnet/IP Tunneling in één compact apparaat en creëert daarmee de ideale basis voor visualisatie, integratie en efficiënte inbedrijfstelling. Wie KNX niet alleen wil vernetten, maar ook actief wil gebruiken en intelligent wil uitbreiden, vindt hier een professionele en toekomstgerichte oplossing.
