Description

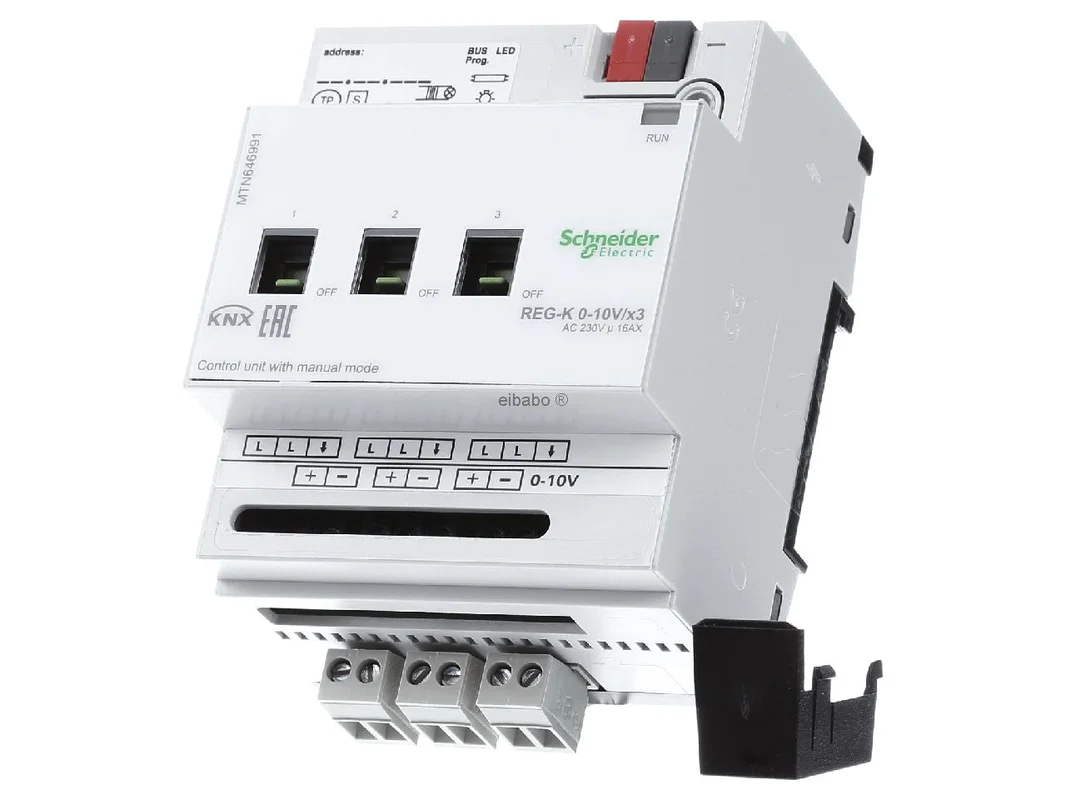

Besturingseenheid 0-10 V REG-K/3-voudig – Lichtregeleenheid voor domotica MTN646991 – Schneider Electric – 3606485100036:

De Schneider Electric KNX besturingseenheid 0-10 V REG-K 3-voudig met handbediening MTN646991 is een professionele lichtbesturingseenheid voor KNX-gebaseerde gebouwautomatisering. Ze verbindt klassieke 0-10 V voorschakelapparaten, transformatoren en andere geschikte lichtcomponenten veilig met het KNX-systeem en vormt zo de basis voor een nauwkeurige, centrale en energie-efficiënte lichtregeling.

Dankzij de geïntegreerde buskoppelaar, drie kanalen en handmatige handbediening per schakeluitgang is het apparaat ideaal voor veeleisende lichtconcepten in woningbouw, utiliteitsbouw en gemoderniseerde bestaande installaties. De combinatie van KNX-aansluiting, robuuste REG-uitvoering en overzichtelijke bedrading op DIN-rail maakt de besturingseenheid tot een krachtige oplossing voor planners, integratoren en elektrotechnische professionals.

Nauwkeurige KNX lichtregeling voor 0-10 V lasten in de verdeelkast

De besturingseenheid is ontwikkeld voor de aansluiting van apparaten met 0-10 V interface op KNX. Zo kunnen dimbare EVG’s, geschikte transformatoren en andere lichtcomponenten netjes in moderne automatiseringsconcepten worden geïntegreerd. Elk kanaal ondersteunt een exacte signaalopgave in het bereik van DC 0 tot 10 V en maakt daarmee een fijn afgestemde lichtsturing mogelijk voor zowel functionele als representatieve ruimtes.

Bijzonder praktijkgericht is de handbediening direct op het apparaat. Daarmee kan de betreffende 230 V schakeluitgang ook zonder ETS-testrun snel worden gecontroleerd of in een servicesituatie handmatig worden bediend. Dat bespaart tijd bij ingebruikname, onderhoud en diagnose in de schakelkast.

Producthighlights voordelen

• Drie kanalen: Voor de aansturing van meerdere 0-10 V lichtkringen binnen een KNX-lijn.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder extra busmodule.
• Handmatige handbediening: Elke 230 V schakeluitgang kan direct op het apparaat worden bediend.
• 0-10 V interface: Geschikt voor dimbare EVG’s, transformatoren en andere passende besturingsapparaten.
• REG-bouwvorm: Ontworpen voor montage op TH35 DIN-rails volgens EN 60715.
• Overzichtelijke bedrading: Schroefklemmen voor 230 V en insteekbare schroefklemmen voor 0-10 V.
• Hoge schakelcapaciteit: Ook geschikt voor krachtige lichtkringen in professionele installaties.
• Praktische service: Snelle functiecontrole direct in de verdeelkast.
• KNX-integratie: Ideaal voor scènes, tijdfuncties, centrale commando’s en energiegeoptimaliseerde lichtsturing.
• Flexibele inzet: Geschikt voor nieuwbouw, modernisering en gestructureerde verdeelconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX besturingseenheid 0-10 V REG-K 3-voudig met handbediening MTN646991
EAN	3606485100036
Catalogus	Lichtbesturingseenheid
Bussysteem	KNX
Producttype	Besturingseenheid 0-10 V
Aantal uitgangen	3-voudig
Uitvoering	REG-K met handbediening
Interface	0,12 tot 100 mA
Spanningsbereik besturing	DC 0-10 V
Nominale spanning	AC 230 V, 50-60 Hz
Nominale stroom	16 A bij cos Phi 0,6
Schakelvermogen	AC 230 V, 3600 W bij cos Phi 1
Capacitieve last	AC 230 V, 16 A, 200 µF
Gloeilampbelasting	AC 230 V, max. 3600 W
Halogeenlampen	AC 230 V, max. 2500 W
TL-lampen ongecompenseerd	AC 230 V, max. 3600 VA
TL-lampen parallel gecompenseerd	AC 230 V, max. 2500 VA
LV-halogeen met gewikkelde transformator	max. 2000 VA
Montagewijze	TH35 DIN-rail volgens EN 60715
Busaansluiting	via busaansluitklem
Apparaatbreedte	4 TE, ca. 72 mm
Klemtype	Schroefklemmen 230 V, insteekbare schroefklemmen 0-10 V
Beschermingsgraad	IP20

Meerwaarde in de KNX-lichtplanning, slimme praktijkvoordelen en ETS-tips

In de KNX-verdeelkast toont de Schneider Electric KNX besturingseenheid 0-10 V REG-K 3-voudig met handbediening MTN646991 haar sterke punten overal waar meerdere dimbare lichtkringen met 0-10 V-signaal nauwkeurig geregeld moeten worden. Het apparaat is geschikt voor kantoren, vergaderruimtes, verkoopruimtes, trappenhuizen of hoogwaardige woonomgevingen waarin licht niet alleen geschakeld, maar gericht aan gebruik, tijdstip van de dag en scène moet worden aangepast.

De combinatie van drie 0-10 V-kanalen, belastbare 230 V-schakeluitgangen en handmatig bedieningsniveau maakt deze lichtbesturingseenheid tot een zeer praktijkgerichte oplossing. Bijzonder voordelig is de nette scheiding van schakelfunctie en analoog setpointopgave. Daardoor kunnen armatuurgroepen niet alleen in- en uitgeschakeld, maar ook fijn geregeld worden. Dat is ideaal voor constantlicht, werkplekverlichting of sfeervolle scènes in representatieve zones.

• Fijne lichtaanpassing: Nauwkeurige regeling voor dimbare 0-10 V-componenten.
• Servicevriendelijk: Directe handtest per schakeluitgang in de verdeelkast.
• Efficiënte planning: Drie kanalen in compacte REG-bouwvorm.
• Centrale lichtlogica: Zeer geschikt voor scènes, tijdschema’s en centrale commando’s.
• Nette KNX-integratie: Geschikt voor gestructureerde en uitbreidbare installaties.

Binnen het Schneider Electric KNX-assortiment richt dit model zich duidelijk op toepassingen met analoog dimbare 0-10 V-armaturen of voorschakelapparaten. Vergeleken met pure schakelactoren van de fabrikant biedt het aanzienlijk meer comfort bij de lichtsturing, omdat naast het lastcontact ook een analoog helderheidsopgave beschikbaar is. Ten opzichte van eenvoudige schakeloplossingen is het daarom de betere keuze wanneer lichtkwaliteit, scènebedrijf en zachte helderheidswisselingen gevraagd zijn.

Vergelijkbare Schneider Electric-apparaten met pure schakelfunctie zijn eerder geschikt voor niet-dimbare lasten zoals klassieke lichtgroepen, ventilatoren of algemene verbruikers. Dimmactoren met andere techniek zijn daarentegen beter geschikt voor lasttypes die niet via 0-10 V worden aangestuurd. Deze besturingseenheid is dus vooral zinvol wanneer aanwezige of geplande EVG’s en lichtsystemen bewust op het beproefde 0-10 V-principe inzetten.

Terwijl KNX-schakelactoren van dezelfde fabrikant primair het pure in- en uitschakelen overnemen, combineert dit apparaat schakelen en analoog regelen in één eenheid. Dat is een duidelijk voordeel bij armaturen met extern voorschakelapparaat. In tegenstelling tot gespecialiseerde KNX DALI-oplossingen is hier geen DALI-adressering nodig. Daartegenover staat dat de toepassing zich gericht op 0-10 V-infrastructuur en op projecten waarin een directe, eenvoudige analoog sturing de voorkeur heeft.

Voor kleine lichtzones met weinig eisen kan een eenvoudige schakelactor volstaan. Voor meerlagige lichtbeelden, zachte dimcurves of gebruiksafhankelijke lichtsfeer is deze 0-10 V-besturingseenheid echter duidelijk geschikter. Daarmee overbrugt zij de kloof tussen eenvoudige lastschakeling en complexere lichtbussystemen.

Op de markt zijn ook vergelijkbare KNX 0-10 V-oplossingen te vinden van fabrikanten zoals ABB, Gira of Theben. Dergelijke apparaten verschillen meestal in de ETS-applicatie, in de kanaalstructuur en in de focus van de lichtintegratie.

• ABB: Vaak met sterke focus op grote utiliteitsbouwprojecten en duidelijke systeemdiepte binnen de ABB-omgeving.
• Gira: Vaak interessant voor projecten met nauwe koppeling aan andere Gira KNX-componenten en designlijnen.
• Theben: Bekend om praktijkgerichte automatiseringsfuncties en vaak zeer overzichtelijke parametrering.

Essentieel voor de keuze is minder de basisfunctie van de KNX-standaard dan de vraag welke armatuurtechniek ter plaatse wordt gebruikt. Bij echte 0-10 V-infrastructuur is de Schneider Electric-oplossing zeer passend. Bij DALI-armaturen of Tunable White-concepten zijn andere apparaattypes vaak doelmatiger.

In ETS is het aan te raden elk kanaal eerst eenduidig naar ruimte en armatuurgroep te benoemen, bijvoorbeeld „Kantoor Zuid lichtlijn“, „Vergaderruimte pendel“ of „Gang zone 1“. Zo blijft het project ook bij latere aanpassingen duidelijk gestructureerd. Zinvol is bovendien een scheiding van de groepsadressen voor schakelen, dimwaarde en status. Dat vereenvoudigt diagnose, visualisatie en logische koppeling.

Een praktijkgericht voorbeeld is een vergaderruimte met drie lichtzones: basisverlichting, wandverlichting en presentatielicht. Hier kan elk kanaal aan een zone worden toegewezen. Via KNX-scènes kunnen dan toestanden zoals „Meeting“, „Presentatie“ of „Reiniging“ worden gedefinieerd. In de modus „Presentatie“ wordt bijvoorbeeld de basisverlichting gedimd, de wandverlichting gereduceerd en de schermzone gericht ontlast.

Voor kantoren met daglichtbenutting is een koppeling met KNX-aanwezigheidsmelder en helderheidssensor aan te bevelen. De sensor levert de setpointwaarde voor de lichtregeling, terwijl de aanwezigheidsmelder de vrijgave stuurt. Zo wordt bij voldoende daglicht slechts licht bijgeregeld, terwijl bij een lege ruimte veilig wordt uitgeschakeld. Belangrijk daarbij is om zinvolle dimgrenzen in te stellen, zodat armaturen in het onderste bereik stabiel werken.

Bij de ingebruikname loont een test van de handbediening direct op het apparaat, voordat logica’s en scènes worden vrijgegeven. Zo kunnen bedrading, lastgedrag en kanaaltoewijzing snel worden gecontroleerd. Voor servicevriendelijke projecten is het bovendien nuttig centrale uit-objecten, blokkeerobjecten en vaste basishelderheden netjes gescheiden te parametreren.

Deze lichtbesturingseenheid is de ideale keuze voor iedereen die dimbare 0-10 V-lichttechniek netjes in een KNX-systeem wil integreren. Ze combineert robuuste schakeltechniek, nauwkeurige helderheidsopgave en servicevriendelijke handbediening in één compact REG-apparaat. Het resultaat is een betrouwbare, flexibele en toekomstbestendige oplossing voor moderne lichtconcepten met hoge eisen aan comfort, efficiëntie en bestuurbaarheid.
