Description

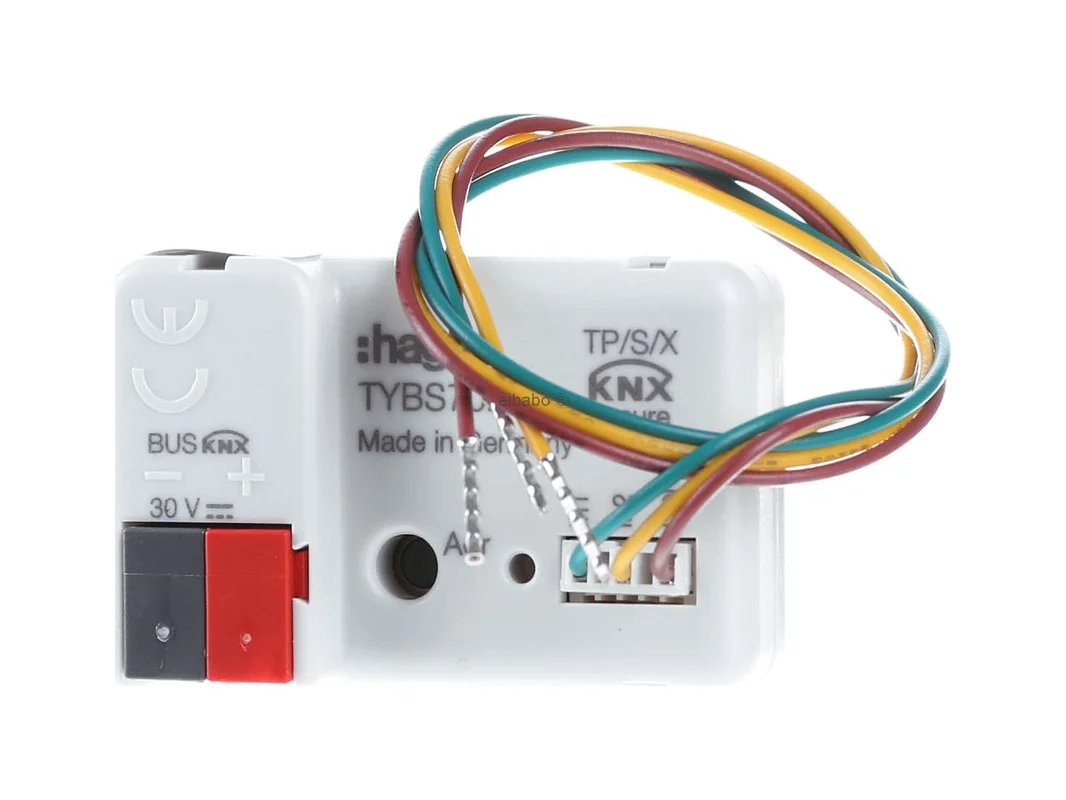

Binaire ingang 2f KNX Secure, UP TYBS702A – Hager – TYBS702A – 3250610050521:

De Hager binaire ingang KNX Secure 2-voudig inbouw TYBS702A is een compacte en veilige drukknopinterface voor moderne KNX-installaties. Het inbouwapparaat integreert drukknoppen, schakelaars en potentiaalvrije contacten direct in de gebouwautomatisering en is ideaal voor woningbouw, utiliteitsbouw en veeleisende modernisering. Dankzij KNX Secure ondersteunt het apparaat een verhoogde bescherming van de buscommunicatie en past het daardoor zeer goed bij projecten met hoge eisen aan veiligheid en gegevensintegriteit.

Nauwkeurige KNX-integratie voor drukknoppen, schakelaars en contacten

Het apparaat werkt met twee ingangen en is ontworpen voor installatie in inbouw- en hollewandomgevingen. De geïntegreerde buskoppelaar vereenvoudigt de planning en zorgt voor een nette KNX-aansluiting zonder extra apparaat. Korte en lange bediening kunnen afzonderlijk worden geëvalueerd, zodat veel typische functies in het dagelijkse KNX-gebruik netjes kunnen worden weergegeven. Daartoe behoren schakelen, dimmen, jaloeziecommando’s, scènes oproepen, blokkeerfuncties, geforceerde aansturing en periodiek verzenden.

Producthighlights voordelen

• Twee binaire ingangen: Ideaal voor drukknoppen, schakelaars en potentiaalvrije contacten in een compacte oplossing.
• KNX Secure: Beveiligde communicatie voor eigentijdse en veilige KNX-projecten.
• Inbouwmontage: Perfect voor de discrete integratie achter conventionele bedieningspunten.
• Geïntegreerde buskoppelaar: Directe aansluiting op de KNX-leiding met efficiënte apparaatplanning.
• Flexibele functies: Schakelen, dimmen, jaloezie, verwarming, scènes en tijdfuncties parametriseerbaar.
• Kort en lang indrukken: Verschillende commando’s afhankelijk van de drukduur voor meer comfort in het dagelijks gebruik.
• Tweekanaalsmodus: Praktisch voor gedifferentieerde bedieningsconcepten met één apparaat.
• Blokkering en dwang: Zinvol voor veiligheidslogica, centrale functies en gedefinieerde bedrijfsmodi.
• Periodiek verzenden: Ondersteunt statusmeldingen en terugkerende overdracht op de bus.
• ETS en easy: Geschikt voor klassieke KNX-planning evenals eenvoudige inbedrijfstelling.

Typische toepassingen in smart buildings

• Lichtregeling: Drukknoppen kunnen schakel- en dimfuncties voor afzonderlijke armaturen of groepen activeren.
• Zonwering: Jaloezie- en rolluikcommando’s kunnen via conventionele drukknoppen elegant naar KNX worden gebracht.
• Raamcontacten: Potentiaalvrije contacten melden toestanden aan verwarming, alarm of ventilatie.
• Scène-oproep: Een korte of lange druk op de knop roept gedefinieerde woon- of werkscènes op.
• Verwarmingslogica: Contacten kunnen setpoints, bedrijfsmodi of vrijgaven activeren.
• Centrale functies: Eén ingang kan dienen als verzamelcommando voor uit, verlaging of aanwezigheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager binaire ingang KNX Secure 2-voudig inbouw TYBS702A
EAN	3250610050521
Catalogus	Binaire ingang
Bussysteem	KNX
Veiligheidsstandaard	KNX Secure
Aantal ingangen	2-voudig
Type ingang	voor drukknoppen, schakelaars en potentiaalvrije contacten
Montagetype	Inbouw, ook geschikt voor hollewandmontage
Buskoppelaar	geïntegreerd
Busaansluiting	via KNX-aansluitklem
Aansluittype	met voorgemonteerde aansluitleidingen
Parametrisering	ETS, easy
Systeemspanning	30 V DC via bus
Bedrijfsspanning via bus	21 tot 32 V DC
Ingangsspanning	3,3 V
Beschermingsgraad	IP20
Kleur	Lichtgrijs, vergelijkbaar met RAL 7035
Materiaal	Kunststof
Bedrijfstemperatuur	-5 °C tot +45 °C
Afmetingen	43 x 28,5 x 15,4 mm
Kabellengte	0,25 m
Functionele omvang	Schakelen, dimmen, jaloezie, scènes, verwarming, tijd- en dwangfuncties

Meer veiligheid en flexibiliteit voor decentrale KNX-bedieningspunten

De Hager binaire ingang KNX Secure 2-voudig inbouw TYBS702A is bijzonder geschikt daar waar klassieke bedieningselementen elegant in een veilige KNX-omgeving moeten worden geïntegreerd. Dankzij de compacte bouwvorm verdwijnt het apparaat onzichtbaar achter drukknoppen of in de inbouwdoos en creëert zo een nette oplossing voor nieuwbouw en renovatie. Juist bij raamcontacten, lichtdrukknoppen of schakelplaatsen met meerdere functies komt de decentrale bouwvorm goed tot zijn recht.

Een wezenlijk voordeel ligt in de combinatie van compacte inbouw, veilige communicatie en flexibele parametrisering. Zo kunnen korte en lange drukbewegingen afzonderlijk worden geëvalueerd, centrale commando’s netjes worden weergegeven en ook toestanden zoals blokkering of dwang in de gebouwlogica worden geïntegreerd. Dat bespaart bekabelingsinspanning, houdt installaties slank en verhoogt tegelijk de functionele omvang op het afzonderlijke bedieningspunt.

• Zeer geschikt voor het achteraf inbouwen van KNX-functies achter bestaande drukknoppen.
• Veilige buscommunicatie door KNX Secure voor gevoelige gebouwtoepassingen.
• Flexibel inzetbaar voor licht, zonwering, verwarming en meldcontacten.
• Decentrale montage reduceert leidingtrajecten en vereenvoudigt de structuur in het project.
• Korte en lange bediening maken meer bedieningsfuncties mogelijk zonder extra bedieningspunten.
• Met ETS of easy aanpasbaar aan verschillende projectgroottes.

Binnen het Hager-programma positioneert dit apparaat zich als veilige 2-voudige inbouw-drukknopinterface voor compacte taken direct op de bedieningslocatie. Vergeleken met eenvoudige KNX-invoerapparaten zonder Secure-focus biedt het een duidelijke meerwaarde voor projecten waarin bescherming van de communicatie en moderne systeemarchitectuur centraal staan.

Ten opzichte van grotere interfaces met meer kanalen is de 2-voudige variant vooral zinvol daar waar slechts enkele contacten op één plaats moeten worden geïntegreerd. Dat bespaart ruimte in de inbouwdoos en houdt de parametrisering overzichtelijk. Apparaten met een hoger aantal kanalen zijn eerder geschikt voor complexere schakelcombinaties of meerdere meldpunten op één locatie.

Decentrale inbouw-binaire ingangen zoals dit model worden direct achter het bedieningselement toegepast. Dat is ideaal voor klassieke drukknopplaatsen, raamcontacten of discrete retrofitoplossingen. Centraal gemonteerde KNX-invoermodules van de fabrikant zijn daarentegen vaak beter geschikt wanneer veel contacten in een verdeler of in een technische zone worden samengebracht.

Wie vooral een onopvallende oplossing in de ruimte zoekt, profiteert van de inbouwvorm. Wanneer daarentegen veel signalen gebundeld moeten worden, kan een centrale bouwvorm economischer zijn. Voor eenvoudige lokale bedieningspunten is de 2-voudige uitvoering meestal de passendere keuze.

Vergelijkbare 2-voudige KNX-drukknopinterfaces zijn onder andere verkrijgbaar van MDT, ABB en Theben. Deze apparaten hebben een vergelijkbaar doel, maar verschillen vaak in bouwvorm, parametreringslogica, extra functies en deels ook in de focus op veilige buscommunicatie.

• MDT: vaak met zeer uitgebreide ETS-parametrisering en een brede functieset voor drukknoppen en contacten.
• ABB: vaak sterk geïntegreerd in systeemintegratie en merkecosysteem.
• Theben: afhankelijk van de serie met praktijkgerichte ruimteautomatisering en solide KNX-integratie.

Bij de keuze is vooral van belang of Secure-communicatie, decentrale bouwvorm, projectgrootte en gewenste logische functies bij de toepassing passen. Voor Hager-omgevingen is dit model een coherente oplossing met een hoge systeemnabijheid.

In ETS is het aan te raden om de twee ingangen vanaf het begin duidelijk naar functie te benoemen, bijvoorbeeld Drukknop licht wonenen Raamcontact terras. Dat verbetert de leesbaarheid van het project en vergemakkelijkt service en latere uitbreidingen. Voor drukknoppen is de scheiding tussen korte en lange druk bijzonder zinvol. Zo kan een korte druk schakelen, terwijl een lange druk dimt of een scène start.

Bij jaloezietoepassingen kan één ingang worden geparametriseerd op omhoog en omlaag of op stap en stop. Voor meldcontacten zoals raam of deur wordt een nette koppeling met verwarmingsverlaging, alarm of ventilatievrijgave aanbevolen. Periodiek verzenden kan nuttig zijn wanneer toestanden in visualisatie of logica regelmatig bevestigd moeten worden.

Praktisch is ook het gebruik van blokkeerfuncties. Voorbeeld: tijdens de nacht wordt een drukknop voor bepaalde centrale commando’s geblokkeerd om foutieve bediening te voorkomen. Eveneens kan een geforceerde aansturing worden gebruikt wanneer een contact bij geopend raam een automatische verwarmingsverlaging activeert. In Secure-projecten moet vroeg worden gepland welke apparaten in het beveiligde netwerk worden opgenomen, zodat adressering en download in het projectverloop netjes blijven.

Met de Hager binaire ingang KNX Secure 2-voudig inbouw TYBS702A realiseert u een elegante, veilige en praktijkgerichte KNX-integratie direct op de toepassingslocatie. Het apparaat combineert compacte inbouwtechniek met flexibele functies voor licht, zonwering, verwarming en statusmeldingen. Zo ontstaat uit conventionele drukknoppen en contacten een krachtige interface voor moderne gebouwautomatisering.

Wie waarde hecht aan nette integratie, hoge systeemveiligheid en veelzijdige parametrisering, krijgt hier een overtuigende oplossing voor professionele KNX-installaties. Vooral in veeleisende woning- en utiliteitsbouw is dit model een sterke keuze voor doordachte automatiseringsconcepten met toekomst.
