Description

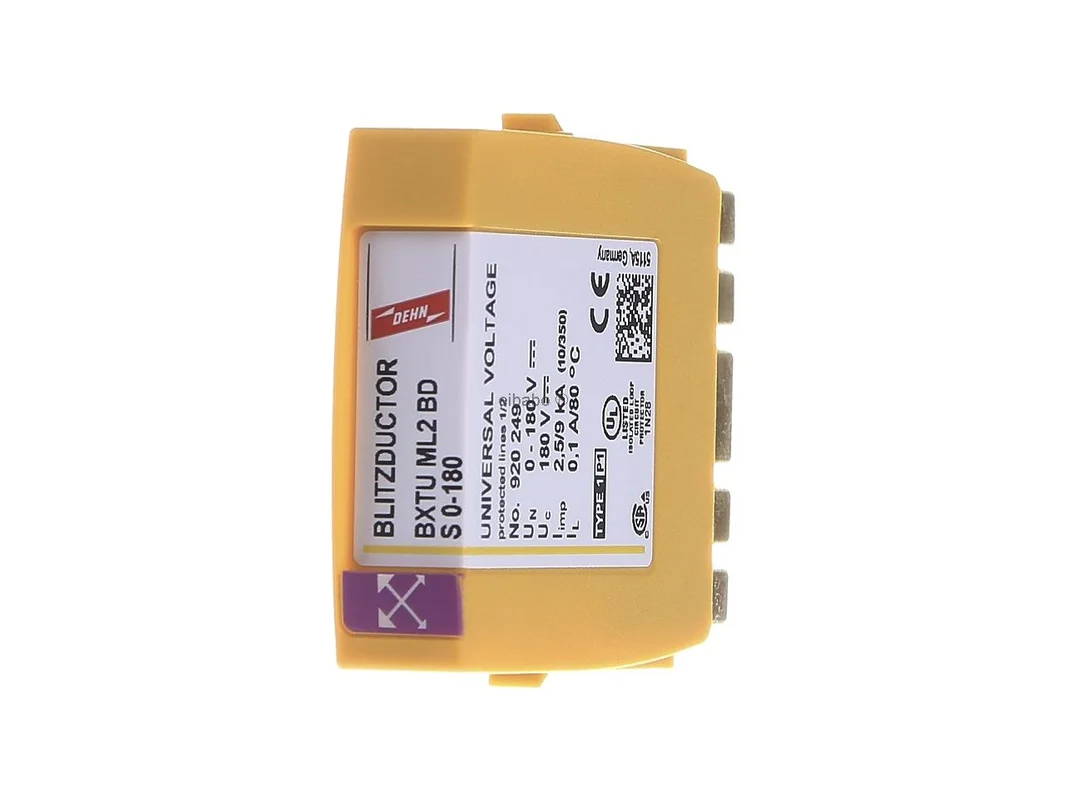

Blitzductor XTU combi-afleidermodule – Gecombineerde afleider voor signaalsystemen BXTU ML2 BD S … – Dehn – 920249 – 4013364127845:

De Dehn combi-afleidermodule voor één aderpaar 180V met schermaansluiting actiVsense RFID LifeCheck BXTU ML2 BD S 0-180 920249 is een compacte oplossing voor de betrouwbare bliksemstroom- en overspanningsbeveiliging in de meet-, stuur- en regeltechniek. Het beschermt één aderpaar van symmetrische signaalwegen en ondersteunt daarbij een directe of indirecte schermaarding. Dankzij de intelligente actiVsense-technologie herkent de module zelfstandig de aanwezige bedrijfsspanning van het nuttige signaal en past het beschermingsniveau gericht aan. Zo blijven gevoelige interfaces beter beschermd, zonder de signaalkwaliteit onnodig te beïnvloeden.

Dehn combi-afleidermodule voor veilige signaalwegen in de meet-, stuur- en regeltechniek

De insteekbare beschermingsmodule is ontwikkeld voor veeleisende toepassingen in meet-, stuur- en regeltechniek. Het combineert hoge bescherming tegen bliksemimpulsen en overspanningen met een ruimtebesparende bouwvorm. De geïntegreerde RFID LifeCheck-functie vergemakkelijkt de contactloze toestandscontrole en ondersteunt modern onderhoud. Vooral voor installaties met gevoelige data- en signaalinterfaces, waarbij beschikbaarheid, niveau-stabiliteit en nauwkeurige bescherming vereist zijn, is deze module bijzonder interessant.

Producthighlights voordelen

• Voor 1 dubbelader: Speciaal ontworpen voor de bescherming van één aderpaar in gevoelige signaalnetten.
• actiVsense-technologie: Herkent de aanwezige bedrijfsspanning automatisch en stemt het beschermingsniveau passend af.
• RFID LifeCheck: Maakt een contactloze toestandscontrole van de module mogelijk.
• Schermaansluiting: Geschikt voor directe of indirecte schermaarding afhankelijk van het installatieconcept.
• Compacte bouwvorm: Bespaart ruimte in de schakelkast en in dicht opgezette installaties.
• Hoge beschermingswerking: Ontwikkeld voor bliksemstroom- en overspanningsbeveiliging op symmetrische interfaces.
• Signaalvriendelijk ontwerp: Ondersteunt stabiele overdracht bij veeleisende data- en MSR-toepassingen.
• Flexibel gebruik: Geschikt voor verschillende bedrijfsspanningen in het bereik tot 180 V.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Artikelnaam	Dehn combi-afleidermodule voor één aderpaar 180V met schermaansluiting actiVsense RFID LifeCheck BXTU ML2 BD S 0-180 920249
Artikelnummer fabrikant	920249
EAN	4013364127845
Catalogus	Combi-afleider meet-, stuur- en regeltechniek
Type	BXTU ML2 BD S 0-180
Producttype	Combi-afleidermodule
Aantal beschermde dubbeladers	1
Max. continue spanning DC	180 V
Toegestane gesuperponeerde signaalspanning	≤ ± 5 V
Grensfrequentie lijn-lijn	50 MHz
Nominale stroom bij 80 °C	100 mA
D1 bliksemstootstroom 10/350 µs	9 kA
C2 nominale afleidstootstroom 8/20 µs	20 kA
Serieweerstand per leiding	≤ 10 Ohm, typisch 7,5 Ohm
Frequentie van de bedrijfsspanning	0 tot 400 Hz
Technologie	actiVsense
Toestandbewaking	geïntegreerde RFID LifeCheck-functie
Schermaansluiting	directe of indirecte schermaarding
Goedkeuringen	CSA, UL 497B, SIL

Voordelen van de actiVsense-technologie en passende inzetmogelijkheden

In moderne MSR-installaties wisselen de eisen aan bescherming, signaalniveau en beschikbaarheid vaak per interface. Precies hier toont deze module zijn kracht. De actiVsense-technologie registreert automatisch de aanwezige bedrijfsspanning van het nuttige signaal in het bereik van 0 tot 180 V en past het beschermingsniveau daarop aan. Dat vermindert onnodige belasting voor aangesloten apparaten en verbetert de bescherming van gevoelige elektronica.

• Meer installatiebeschikbaarheid: Bescherming voor gevoelige veldapparaten, besturingen en datapaden.
• Minder testinspanning: RFID LifeCheck vereenvoudigt het onderhoud zonder directe demontage.
• Hoge aanpasbaarheid: Inzetbaar bij verschillende signaalspanningen binnen het gespecificeerde bereik.
• Schone integratie: Zinvol voor compacte beschermingsconcepten in schakelkasten en verdelers.
• Praktijkgerichte schermafscherming: Directe of indirecte integratie van het scherm afhankelijk van het aardingsconcept.

Binnen het DEHN-programma is deze module vooral dan de juiste keuze wanneer precies één dubbelader beschermd moet worden en tegelijk een schermaansluiting nodig is. Een vergelijkbaar product is de DEHN BXTU ML4 BD 0-180. Deze is ontworpen voor twee dubbeladers en is eerder geschikt voor toepassingen met een hogere verpakkingsdichtheid of meerdere signaalwegen in één beschermingspunt. De hier beschreven module is daarentegen de gerichte oplossing voor afzonderlijke leidingtrajecten met focus op compacte, selectieve beveiliging.

In tegenstelling tot eenvoudigere overspanningsafleiders van de fabrikant biedt deze uitvoering een adaptieve aanpassing van het beschermingsniveau en RFID-ondersteunde toestandscontrole. Dat is vooral relevant waar klassiek, vast ontworpen afleiders minder flexibel reageren op wisselende signaalomstandigheden.

Vergelijkbare oplossingen van andere gerenommeerde fabrikanten zijn, afhankelijk van interface en installatieopbouw, bijvoorbeeld modules van Phoenix Contact, Weidmüller of OBO Bettermann. Verschillen zitten meestal in de manier van toestandsindicatie, testbaarheid, schermbehandeling en aanpassing aan signaalspanningen. DEHN scoort hier met de combinatie van actiVsense en RFID LifeCheck. Voor de keuze van een product van een andere fabrikant moet altijd worden gecontroleerd of beschermingsniveau, bandbreedte, schermconcept en basisdeel bij de aanwezige installatie passen.

Toepassingsgebieden

• MSR-techniek: Bescherming van meet-, stuur- en regelsignalen in industriële installaties.
• Gebouwautomatisering: Beveiliging van gevoelige data- en besturingsleidingen.
• Procesinstallaties: Bescherming van signaalpaden in genetwerkte veldtoepassingen.
• Energie- en infrastructuursystemen: Geschikt voor gevoelige interfaces met hoge beschikbaarheidseisen.
• Schakelkastbouw: Ruimtebesparende integratie in compacte beschermingsconcepten.

De ruimtebesparende combi-afleidermodule met actiVsense-technologie is ontwikkeld voor de bescherming van 1 dubbelader en ondersteunt naar keuze een directe of indirecte schermaarding. De automatische herkenning van de aanwezige bedrijfsspanning van het nuttige signaal maakt een optimale aanpassing van het beschermingsniveau mogelijk. In combinatie met RFID LifeCheck ontstaat een moderne, onderhoudsvriendelijke beschermingsbouwsteen voor krachtige en storingsvrije signaalnetten.
