Contactinzet crimp – Socket insert voor connector 40p 09 21 040 3101 – Harting – 5713140572447:

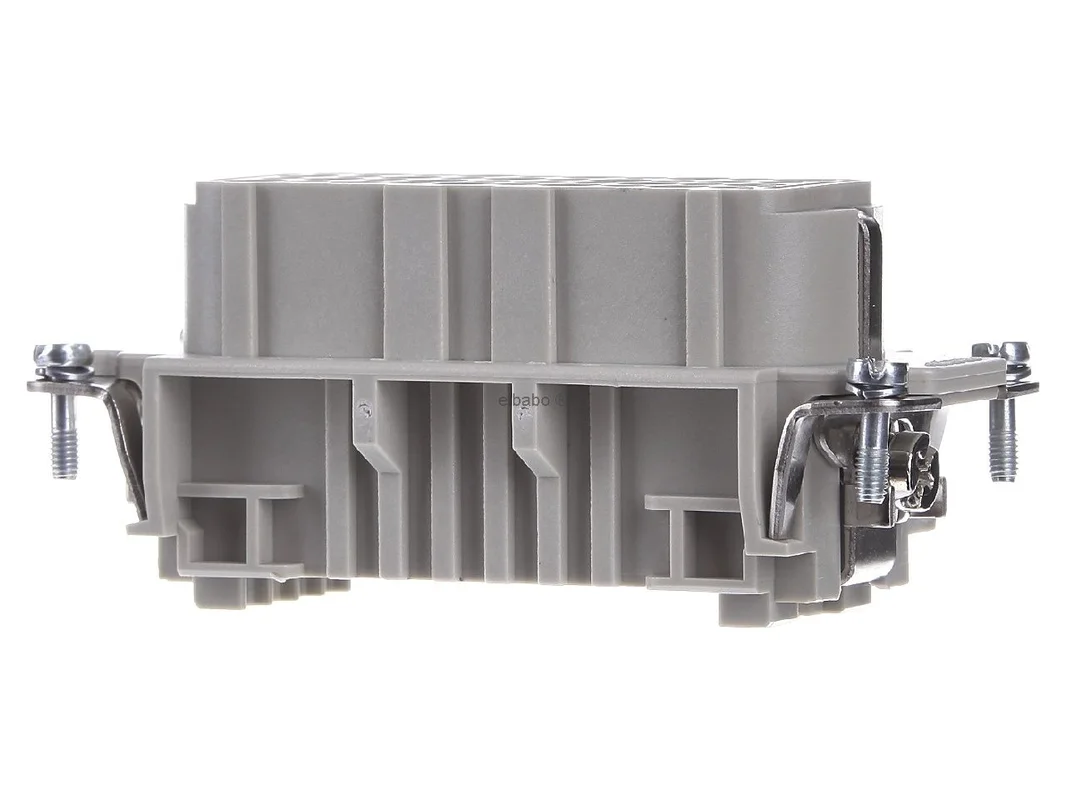

De Harting contactinzet crimp bus 40-pin Han D 09 21 040 3101 is ontworpen voor veeleisende industriële toepassingen waarbij veel signalen veilig op een klein ruimte moeten worden verbonden. Als businzet van de Han D-serie is het model geschikt voor robuuste connectoren in bouwgrootte 16 B en combineert het een hoge contactdichtheid met praktijkgerichte crimptechniek voor een nette, veerkrachtig bedrading.
Nauwkeurige contactinzet voor dichte signaaltechniek
De inzet is ideaal voor besturingen, machinebouw, installatiebekabeling en industriële interfaces. De uitvoering met 40 contacten plus PE ondersteunt complexe bedradingen bij een compacte bouwvorm. Het isolatiemateriaal van polycarbonaat is ontworpen voor de industriële praktijk, terwijl de kiezelgrijze kleur volgens RAL 7032 een snelle toewijzing in het systeem vergemakkelijkt. Dankzij de crimp-aansluittechniek kan een proceszekere contactverbinding met goede reproduceerbaarheid worden gerealiseerd.
Producthighlights voordelen
- 40-polige uitvoering: Hoge contactdichtheid voor veel signaalwegen in één steekbeeld.
- Crimpaansluiting: Voor een veilige, nette en onderhoudsvriendelijke geleideraansluiting.
- Busuitvoering: Geschikt voor gedefinieerde toepassingen met vrouwelijke contactzijde.
- Bouwgrootte 16 B: Breed verbreid in de industriële omgeving en goed planbaar in bestaande systemen.
- Nominale stroom 10 A: Geschikt voor talrijke signaal- en besturingstaken.
- Geleiderdoorsnede 0,14 tot 2,5 mm²: Hoge flexibiliteit bij de keuze van passende geleiders.
- Polycarbonaat als inzetmateriaal: Vormvast en beproefd voor gebruik in industriële connectoren.
- PE-contact aanwezig: Voor toepassingen met beschermingsgeleideraansluiting in het connectorsysteem.
- Hoge insteekcycli: Ontworpen voor veelvuldig verbinden en loskoppelen tijdens bedrijf.
- Industriegeschikt temperatuurbereik: Geschikt voor veel omgevingen in machine en installatie.
Technische gegevens in één oogopslag
| Kenmerk | Specificatie |
|---|---|
| Fabrikant | Harting |
| Productnaam | Contactinzet crimp bus 40-pin Han D |
| Artikelnummer fabrikant | 09 21 040 3101 |
| Artikelnummer compact | 09210403101 |
| EAN | 5713140572447 |
| Catalogus | Contactinzet |
| Serie | Han D |
| Producttype | Contactinzet |
| Aansluittype | Crimpaansluiting |
| Uitvoering | Bus |
| Aantal contacten | 40 |
| PE-contact | ja |
| Bouwgrootte | 16 B |
| Nominale stroom | 10 A |
| Nominale spanning | 250 V |
| Stootspanning | 4 kV |
| Vervuilingsgraad | 3 |
| Geleiderdoorsnede | 0,14 tot 2,5 mm² |
| Materiaal inzet | Polycarbonaat (PC) |
| Kleur | RAL 7032 kiezelgrijs |
| Brandklasse | UL 94 V-0 |
| Grenstemperatuur | -40 tot +125 °C |
| Steekcycli | minstens 500 |
Meer efficiëntie in machine, schakelkast en installatie
De Harting contactinzet crimp bus 40-pin Han D 09 21 040 3101 is een sterke keuze wanneer veel signalen veilig en ruimtebesparend moeten worden geleid. Ten opzichte van uitvoeringen met minder polen biedt deze inzet meer aansluitdichtheid binnen hetzelfde basisconcept. Dat is vooral voordelig in compacte machines, decentrale eenheden en in de schakelkastbouw, wanneer de bedradingsruimte beperkt is en tegelijk een duidelijke structuur wordt gevraagd.
In vergelijking met Han E-inzetten van dezelfde fabrikant ligt de focus bij Han D sterker op een hoog aantal polen voor signaal- en besturingstaken, terwijl Han E doorgaans wordt gekozen voor hogere stromen met minder contacten. Vergeleken met Han DD-varianten biedt Han D in veel gevallen een vertrouwde en breed verbreide oplossing in de klassieke rechthoekige connector, terwijl Han DD wordt ingezet bij een nog hogere contactdichtheid. Wie maximaal flexibiliteit voor gemengde media zoekt, kijkt vaak naar modulair systemen van de fabrikant. Voor vast gedefinieerde poolbeelden is een Han D-inzet zoals dit model echter vaak de duidelijke en economische keuze.
Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld rechthoekige contactinzetten van ILME, TE Connectiviteit of Phoenix Contact in aanmerking. Verschillen zijn meestal zichtbaar bij contactbeeld, behuizingsafmeting, aantal polen, toegestane doorsnede en systeemcompatibiliteit. Voor een veilige keuze is het daarom belangrijk dat inzet, behuizingsgrootte, contacttype en tegenstuk exact passen bij het geplande connectorsysteem. Dit model is afgestemd op de Han-omgeving van Harting en is bijzonder geschikt voor toepassingen waarin de voorkeur wordt gegeven aan een gevestigd industrieel standaardsysteem met crimptechniek.
Toepassingsgerichte details over materiaal, aansluiting en contactbeeld
De contactinzet combineert crimpaansluiting, busuitvoering en 40 contacten in bouwgrootte 16 B. Dat zorgt voor een uitgebalanceerde oplossing voor industriële steekverbindingen met hoge signaaldichtheid. De inzet van polycarbonaat in RAL 7032 kiezelgrijs ondersteunt een robuuste uitvoering en een eenvoudige visuele toewijzing. Met een nominale stroom van 10 A en een geleiderdoorsnede van 0,14 tot 2,5 mm² dekt het model veel typische taken af in besturing, signaaloverdracht en machinebekabeling. Waar veel aansluitingen op klein ruimte vereist zijn, biedt deze Han D-contactinzet een gestructureerde, montagevriendelijke en duurzame basis.
