Description

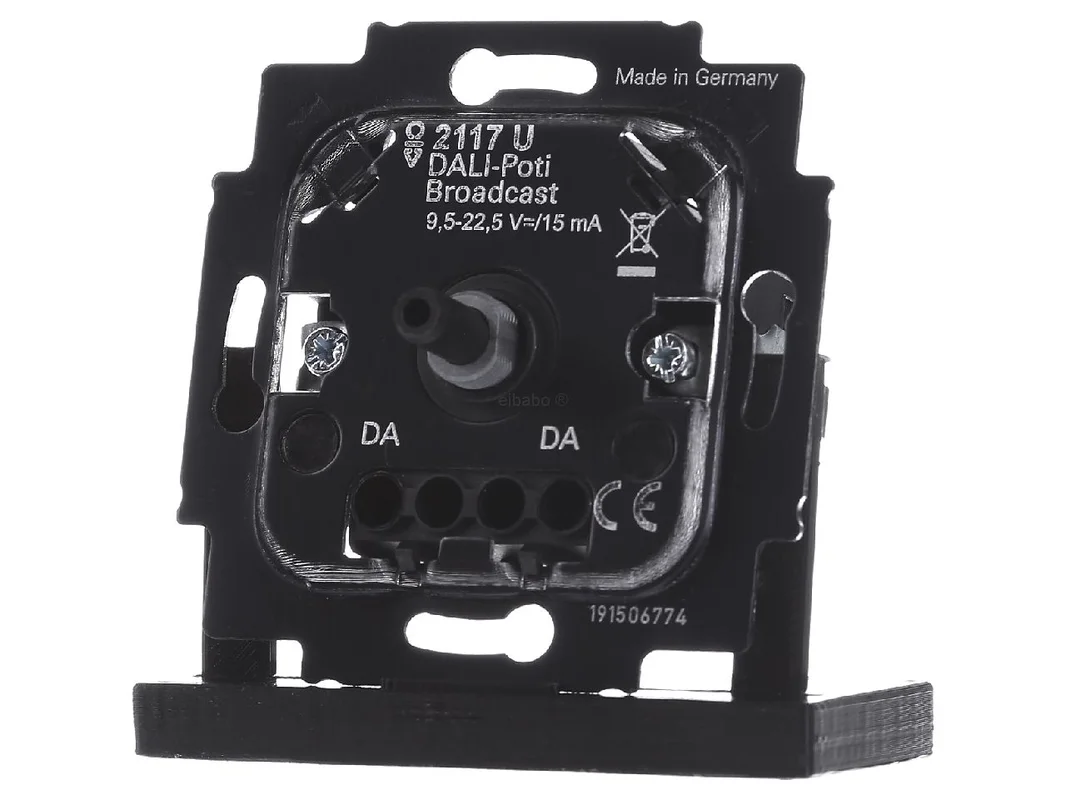

DALI potentiometer inzetstuk – Dimmer verzonken gemonteerd 2117 U – Busch Jaeger – 2CKA006599A2985 – 4011395152188:

De Busch-Jaeger DALI-draaidimmerinzet 2117 U is een precieze oplossing voor de comfortabele lichtregeling in een professionele DALI-omgeving. Het apparaat is ontworpen voor broadcastbedrijf en schakelt en dimt tot 64 DALI-bedrijfsapparaten volgens IEC 62386. Met draaibediening, druk-UIT-toets en instelbare inschakelhelderheid biedt de inzet een veilige, duidelijke en moderne vorm van lichtregeling voor veeleisende installaties.

Precieze DALI-lichtregeling voor moderne installaties

De Busch-Jaeger DALI-draaidimmerinzet 2117 U combineert eenvoudige bediening met hoge systeemgeschiktheid. Via de draai-drukknop kunnen DALI-armaturen, EVG en geschikte transformatoren nauwkeurig worden geregeld. De tegen ompoling beveiligde uitvoering verhoogt de veiligheid bij de installatie. Bijzonder praktisch is de netuitvalveilige opslag van inschakelhelderheid en basishelderheid. Zo blijft het gewenste lichtbeeld ook na een uitval behouden.

Producthighlights voordelen

• Voor DALI-broadcastbedrijf: Ideaal voor centrale DALI-lichtregeling via centraal telegram.
• Stuurt tot 64 apparaten aan: Geschikt voor DALI-bedrijfsapparaten conform IEC 62386.
• Comfortabele bediening: Draaien om te dimmen, drukken om uit te schakelen.
• Tegen ompoling beveiligd: Ondersteunt een veilige en praktijkgerichte bedrading.
• Lichtwaarden opslaan: Inschakelhelderheid en basishelderheid blijven behouden.
• LED-oriëntatielicht: Instelbaar in 18 kleuren plus UIT.
• Flexibele integratie: Parallelschakeling van maximaal 5 apparaten in passief bedrijf mogelijk.
• Inbouwmontage: Passend voor inbouwdozen volgens DIN 49073.
• Geschikt voor professionele systemen: Zeer geschikt voor kantoor, gang, utiliteitsbouw en hoogwaardige woningbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Busch-Jaeger
Productaanduiding	DALI-draaidimmerinzet met draai-drukknop
Artikelnummer fabrikant	2117 U
Product-ID	2CKA006599A2985
EAN	4011395152188
Catalogus	Besturingsapparaat lichtregelsysteem
Systeem	DALI Broadcast
Norm	IEC 62386
Bedieningstype	Draai-/drukknop
Montagetype	Inbouw
Nevenpostingang	ja
Lichtwaardegeheugen	ja
Stroomopname	7 tot 15 mA
Nominale spanning	9,5 tot 22,5 V via extern DALI-voeding
Max. DALI-apparaten	64
Max. parallelschakeling	tot 5 apparaten in passief bedrijf
Oriëntatielicht	LED, 18 kleuren + UIT
Max. DALI-leidinglengte	300 m bij 1,5 tot 2,5 mm²
Apparaatbreedte	70 mm
Apparaathoogte	28,5 mm
Apparaatdiepte	70 mm
Bijzonderheid	externe DALI-voeding vereist

Voordelen in DALI-bedrijf, systeemgrenzen en passende alternatieven

De Busch-Jaeger DALI-draaidimmerinzet 2117 U is bijzonder geschikt voor projecten waarin een duidelijke, directe en robuuste lichtregeling gewenst is. De focus ligt op de handmatige bediening van DALI-armaturen in broadcastbedrijf. Dat maakt de inzet interessant voor gangen, vergaderruimtes, praktijken, winkelinrichting of hoogwaardige woonruimtes waarin meerdere DALI-bedrijfsapparaten gezamenlijk moeten worden geschakeld en gedimd.

• Hoge geschiktheid voor dagelijks gebruik: Directe bediening zonder complexe programmering.
• Zuivere lichtregeling: Gelijkmatig schakelen en dimmen via DALI-bus.
• Geheugenfunctie: Opgeslagen helderheidswaarden verbeteren comfort en gebruikerservaring.
• Optische oriëntatie: Het LED-licht vergemakkelijkt het vinden in het donker.
• Goede planbaarheid: Ideaal voor DALI-installaties met extern voeding.

Vergeleken met de Busch-Jaeger 2117/11 U onderscheidt dit model zich door zijn passieve werking. De 2117 U heeft een extern DALI-voeding nodig, terwijl de 2117/11 U een geïntegreerde DALI-voeding bezit. Daardoor is de 2117/11 U interessant wanneer de DALI-spanning direct in het apparaat beschikbaar moet worden gesteld. De 2117 U is daarentegen de juiste keuze wanneer er al een DALI-bus met extern voeding aanwezig is of wanneer een extra bedieningspunt in het systeem nodig is.

Binnen de fabrikant is het belangrijkste toepassingsverschil dus duidelijk: de 2117 U werkt als passieve DALI-draaidimmer voor broadcastbedrijf, de 2117/11 U als actieve variant met eigen voeding. Wie een bestaande DALI-infrastructuur uitbreidt, is met de 2117 U vaak bijzonder efficiënt geholpen. Wie een nieuwe, compacte oplossing met eigen voeding wil opbouwen, bekijkt eerder de actieve uitvoering.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld DALI-bedieningspunten van Tridonic, Helvar of Philips in aanmerking. Deze oplossingen zijn vaak sterker afgestemd op de betreft systeemomgevingen of eigen besturingsconcepten. Het wezenlijke verschil ligt meestal in de integratie in bestaande DALI-architecturen, in de uitvoering van het bedieningspunt of in fabrikantspecifieke vrijgaven. Belangrijk daarbij is: de voorliggende inzet is niet bedoeld voor de combinatie met DALI-sensoren of centrales van ander fabrikanten. Daarom moet bij de planning altijd op de systeemcompatibiliteit worden gelet.

Toepassingsgebieden en belangrijke aanwijzingen voor de installatie

De Busch-Jaeger DALI-draaidimmerinzet 2117 U is bedoeld voor inbouwinstallaties in passende dozen volgens DIN 49073. Hij schakelt en stuurt tot 64 DALI-bedrijfsapparaten volgens IEC 62386 aan, zoals EVG of transformatoren met DALI-interface. Voor de werking is een DALI-voeding volgens IEC 62386 vereist. Geschikt daarvoor zijn bijvoorbeeld oplossingen van Tridonic, Philips, Helvar of een passende Busch-Jaeger voedingseenheid.

• Utiliteitsbouw: Voor gangen, kantoren, vergaderruimtes en functionele ruimtes.
• Woningbouw: Voor hoogwaardige lichtconcepten met DALI-armaturen.
• Winkelinrichting: Voor fijn afgestemde lichtsferen op het point of sale.
• Modernisering: Zeer goed bij aanwezige extern DALI-voeding.
• Meervoudige bediening: Tot 5 apparaten kunnen in passief bedrijf parallel worden geschakeld.

Extra voordeel ontstaat door de maximaal DALI-leidinglengte van 300 m bij 1,5 tot 2,5 mm². Daarmee blijft ook in grotere installaties een praktijkgerichte planning mogelijk. Het geïntegreerde LED-oriëntatielicht met 18 kleuropties plus UIT verhoogt niet alleen het comfort, maar kan ook bijdragen aan een subtiele ruimtelijke uitstraling. Zo combineert de inzet technische precisie, goede bedienbaarheid en hoge vormgevingsflexibiliteit in één professioneel DALI-bedieningselement.
