Description

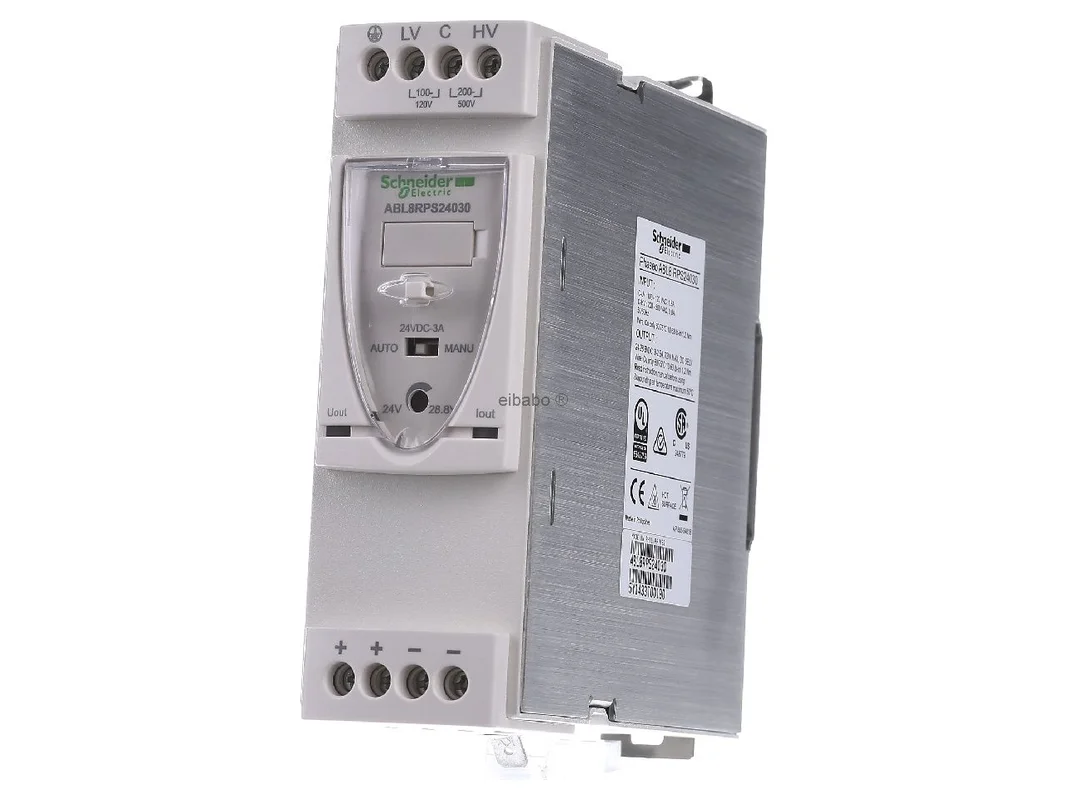

DC-voeding 100 … 500V / 24V ABL8RPS24030 – Schneider Electric – 3389119405607:

De Schneider Electric DIN-railvoeding geregelde eenfasige of tweefasige 24V DC 3A ABL8RPS24030 is een robuuste voeding voor industriële DC-toepassingen. Hij levert stabiel geregelde 24 V DC bij 3 A en is ideaal voor besturingen, sensortechniek, actuatoren en vele taken in de automatisering. Dankzij het brede ingangsspanningsbereik, de compacte bouwvorm en de hoge bedrijfszekerheid is deze voeding een sterke oplossing voor moderne schakelkasten.

Efficiënte 24 V DC-voeding voor industrie en automatisering

De productreeks Modicon ABL8 Universal is ontwikkeld voor veeleisende toepassingsgebieden waarin een betrouwbare gelijkspanning vereist is. Het apparaat kan eenfasig of tweefasig worden gebruikt en dekt met 100 tot 500 V AC een zeer breed ingangsbord af. Zo kan de voeding flexibel worden geïntegreerd in internationale installaties en verschillende netstructuren. De uitgangsspanning is instelbaar van 24 tot 28,8 V DC, waardoor de voeding goed kan worden aangepast aan verschillende belastingen en lijnverliezen.

Producthighlights voordelen

• Stabiele DC-voeding: Geregelde 24 V DC voor veel systemen in de automatisering.
• Uitgangsstroom 3 A: Geschikt voor besturingen, sensoren, relais en andere verbruikers.
• Nominaal vermogen 72 W: Goede basis voor compacte en krachtige toepassingen.
• Breed AC-ingangsbereik: 100 tot 500 V AC voor hoge flexibiliteit in de schakelkast.
• Eenfasig of tweefasig: Geschikt voor veel netconcepten in industrie en machinebouw.
• Instelbare uitgangsspanning: 24 tot 28,8 V DC voor gerichte aanpassing aan de installatie.
• Boost-functie: Tot 50 % vermogensreserve voor dynamische belastingen en opstartfasen.
• Selecteerbaar kortsluitgedrag: Handmatige of automatische reset afhankelijk van het concept.
• diagnoserelais: Meldt onderspanning en ondersteunt de installatiebewaking.
• Twee leds: Duidelijke statusweergave direct op het apparaat.
• Robuuste metalen behuizing: Ontworpen voor continu industrieel gebruik.
• DIN-railmontage: Snelle bevestiging met praktische ontgrendelingshendel.
• Hoog rendement: Efficiënte werking met gering vermogensverlies.
• Internationaal inzetbaar: Veelzijdig bruikbaar door brede normbasis en vele toelatingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric DIN-railvoeding geregelde eenfasige of tweefasige 24V DC 3A ABL8RPS24030
Artikelnummer fabrikant	ABL8RPS24030
EAN	3389119405607
Catalogus	Gelijkstroomvoeding
Productreeks	Modicon ABL8 Universal
Producttype	Geregelde DIN-railvoeding
Voedingstype	geschakelde voeding
Fasen	1-fasig of 2-fasig
Ingangsspanning	100 tot 120 V AC eenfasig, 200 tot 500 V AC tussen fasen
Grenzen ingangsspanning	85 tot 132 V AC en 170 tot 550 V AC
Netfrequentie	47 tot 63 Hz
Uitgangsspanning	24 V DC
Instelbereik uitgang	24 tot 28,8 V DC
Uitgangsstroom	3 A
Nominaal vermogen	72 W
Vermogensreserve	Boost-functie met tot 150 % van het nominale vermogen
Rendement	ca. 87 %
Inschakelstroom	tot 30 A gedurende 2 ms
Beschermingsfuncties	Overbelasting, kortsluiting, overspanning, onderspanning, overtemperatuur
Kortsluitgedrag	handmatige of automatische reset selecteerbaar
diagnose	diagnoserelais voor onderspanningsmelding, 2 leds voor statusweergave
Montagetype	Klikmontage op DIN-rail
Behuizing	Metalen behuizing
Ontgrendeling	met ontgrendelingshendel
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot 50 °C zonder derating
Afmetingen	ca. 44 x 143 x 120 mm
Milieuprofiel	Green Premium

Praktische voordelen, systeemvergelijking en passende alternatieven voor industriële 24 V-voeding

In de praktijk overtuigt de voeding door een groot aanpassingsvermogen aan reële installatieomstandigheden. Het brede ingangsspanningsbereik vergemakkelijkt de planning in internationale projecten en in schakelkasten met wisselende netspecificaties. De instelbare uitgangsspanning is nuttig wanneer spanningsvallen op langere leidingen moeten worden gecompenseerd of wanneer bepaalde verbruikers een fijn afgestemde voeding nodig hebben. De boost-functie biedt reserves bij tijdelijk hogere stroombehoefte, bijvoorbeeld bij het starten van belastingen of bij piekbelastingen in het stuurcircuit.

• Geschikt voor automatisering: Goede keuze voor PLC, HMI, sensortechniek, ventielen en relais.
• Meer proceszekerheid: Relaiscontact en leds vergemakkelijken diagnose en onderhoud.
• Flexibele integratie: Geschikt voor veel netvormen en kastconcepten.
• Nette schakelkastoplossing: Compacte bouwvorm bespaart ruimte op de DIN-rail.
• Planbare reactie bij storingen: Resetgedrag kan aan de installatie worden aangepast.

Binnen het Schneider Electric assortiment positioneert dit model zich als een universeel inzetbare oplossing voor 24 V DC bij 3 A. Vergeleken met kleinere varianten uit de ABL8-reeks met lagere uitgangsstroom is het beter geschikt voor meerdere verbruikers of belastingen met reservebehoefte. Grotere modellen uit dezelfde serie zijn de betere keuze wanneer hogere stromen, meer uitbreidingsreserve of grotere belastingsgroepen moeten worden gevoed. Binnen de productfamilie van de fabrikant ligt het voordeel van dit apparaat vooral in de zeer brede AC-ingang en in de combinatie van diagnose, boost en robuuste metalen uitvoering.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld de reeksen Siemens SITOP, Phoenix Contact QUINT POWER en Mean Well HDR of NDR. Siemens SITOP is vaak sterk geïntegreerd in doorlopende automatiseringsomgevingen en biedt afhankelijk van de serie uitgebreide diagnosefuncties. Phoenix Contact QUINT POWER is vooral ontworpen voor hoge installatiebeschikbaarheid en uitgebreide bewaking. Mean Well-oplossingen zijn vaak economisch aantrekkelijk, maar verschillen per productreeks in diagnose, reserves en industriële integratie. Voor toepassingen met focus op eenfasige of tweefasige voeding, DIN-railmontage en 24 V DC is de compatibiliteit in principe gegeven, maar de detailkeuze moet worden gemaakt op basis van beveiligingsconcept, diagnosebehoefte en belastingsprofiel.

Toepassingsgebieden en extra meerwaarde in gebruik

Deze DIN-railvoeding is ontworpen voor veel industriële taken waarbij een stabiele en bewaakte 24 V DC-voeding vereist is. Hij is bijzonder geschikt voor installaties in de machinebouw, transporttechniek, verpakkingsindustrie, watertechniek, voedselprocessen en algemene schakelinstallaties. Door de robuuste constructie en de aanwezige beschermingsfuncties blijft de voeding ook in veeleisende omgevingen goed beheersbaar.

• Schakelkastbouw: Betrouwbare voeding voor stuur- en meldcircuits.
• Automatisering: Geschikt voor PLC’s, I/O-modules, sensoren en actuatoren.
• Machinebouw: Goed voor compacte machines met 24 V-infrastructuur.
• Procesinstallaties: Nuttig bij diagnose, onderspanningsmelding en veilige herstart.
• Internationale projecten: Voordelig dankzij brede ingang en brede inzetbaarheid.

Met zijn robuuste metalen uitvoering, de flexibele voeding en de praktijkgerichte diagnose is deze Schneider Electric voeding een doordachte oplossing voor een stabiele 24 V DC-voeding in het industriële dagelijks gebruik.

Duurzaamheid, diagnose en meerwaarde voor moderne schakelkasten

Aanvullend biedt het apparaat kenmerken die in de dagelijkse werking echte meerwaarde creëren. Het diagnoserelais ondersteunt de externe melding bij onderspanning en helpt kritieke toestanden vroegtijdig te herkennen. De leds aan de voorzijde zorgen voor een snelle visuele controle direct in de schakelkast. Dankzij het Green Premium-milieuprofiel kan bovendien beter rekening worden gehouden met informatie over materiaalinhoud, milieueffecten en aspecten van de circulaire economie. Dat is vooral interessant voor bedrijven die techniek, efficiëntie en duurzaamheidsdoelen gezamenlijk willen bekijken.
