Description

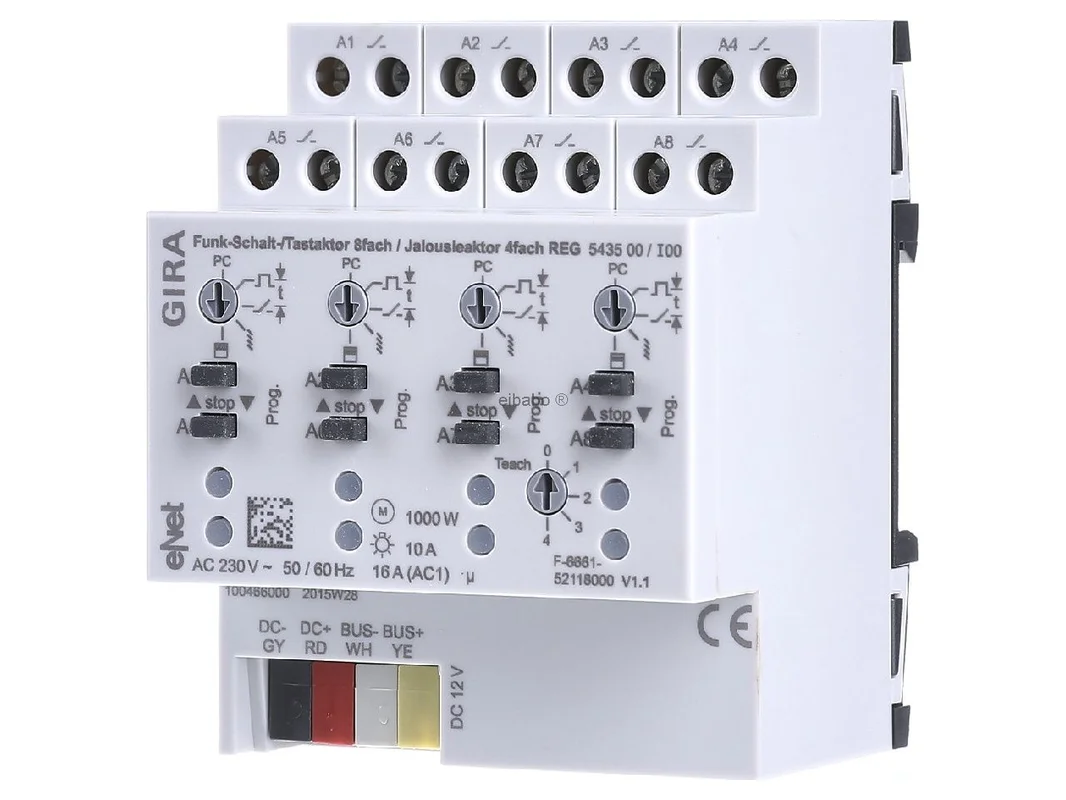

Draadloze schakel-/jaloezieactor REG 8f 4f – Zonweringactor voor bussysteem 4-ch 543500 – Gira – 4010337774280:

De Gira eNet draadloze schakelactor drukknopactor 8-voudig jaloezieactor 4-voudig 543500 is een veelzijdige REG-oplossing voor slimme gebouwautomatisering. Het apparaat stuurt verlichting, eenfasige ventilatormotoren en elektrisch bediende zonweringen zoals jaloezieën, rolluiken en markiezen aan. Door de flexibele keuze van bedrijfsmodi is de actor ideaal voor veeleisende installaties waarbij schakelen, drukken en zonwering in één systeem moeten worden gebundeld.

Flexibele draadloze besturing voor licht, ventilatie en zonwering

De Gira eNet draadloze schakelactor drukknopactor 8-voudig jaloezieactor 4-voudig 543500 ontvangt telegrammen via een dataleiding van de eNet draadloze ontvangstmodule of van de eNet Server. Zo kunnen meerdere belastingen en aandrijvingen voor zonweringen centraal, betrouwbaar en systeemconform worden aangestuurd. Telkens twee uitgangen werken in dezelfde bedrijfsmodus. Daarmee is het apparaat optimaal voor gestructureerde schakelopdrachten en voor de besturing van moderne zonweringsinstallaties in woning- en utiliteitsbouw.

Producthighlights voordelen

• Hoge functionele veelzijdigheid: Inzetbaar als schakelactor, drukknopactor, jaloezieactor of rolluikactor.
• 8-voudig schakelen of drukken: Ideaal voor meerdere lichtkringen of gerichte impulsfuncties.
• 4-voudige jaloeziebesturing: Geschikt voor de bediening van meerdere zonweringen in één apparaat.
• Paarsgewijze bedrijfsmodus: Steeds twee uitgangen worden met dezelfde functie gebruikt.
• Statusmelding: Terugmelding aan eNet draadloze zenders voor meer transparantie in het systeem.
• Scènebedrijf: Comfortabele integratie in licht-, comfort- en zonweringsscènes.
• Drukknopbedrijf met houdfunctie: Relaiscontact blijft bij ontvangst van een telegram actief, tot maximaal 60 seconden.
• Opslaanbare posities: Geschikt voor zonwerings- en schemerfuncties.
• Drempelwaardescènes: Ondersteunt processen voor zonwering, schemering en windalarm.
• Fijne zonweringsaanpassing: Looptijd en omschakeltijd van de lamellen zijn opslaanbaar.
• Servergebaseerde extra functies: Uitgebreide parametrering met eNet Server mogelijk.
• REG-uitvoering: Geschikt voor inbouw in de verdeler op DIN-rail.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Gira
Artikelnummer	543500
EAN	4010337774280
Catalogus	Schakelactor
Producttype	eNet draadloze schakelactor / drukknopactor / jaloezieactor
Montagetype	REG, modulair inbouwapparaat voor DIN-rail
Aantal schakel- of drukknopuitgangen	8-voudig
Aantal jaloezie-uitgangen	4-voudig
Bedrijfsmodi	Schakelen, drukken, jaloezie, rolluik
Uitgangslogica	Steeds twee uitgangen in dezelfde bedrijfsmodus
Nominale spanning	AC 230 V
Netfrequentie	50 / 60 Hz
Schakelspanning	AC 250 V
Stroomsoort	AC
Beschermingsgraad	IP20
Omgevingstemperatuur	-5 °C tot +45 °C
Aantal ingangen	3
Statusweergave	LED-statusweergave van de uitgangen
Bediening op het apparaat	Uitgangen via Prog-toets schakelbaar
Systeemvereiste	eNet draadloze ontvangstmodule of eNet Server vereist
Bijzondere serverfuncties	Knipperfunctie, nalooptijd, vertragingen, uitschakelvoorwaarschuwing, bedieningsblokkeringen, permanent-aan, permanent-uit, richtingswisseling, inversie

Meer comfort door scènes, posities en gerichte systeemfuncties

In het dagelijks gebruik scoort het apparaat met een breed functieaanbod. Verlichting kan klassiek worden geschakeld of in drukknopbedrijf worden gebruikt. Voor jaloezieën en rolluiken kunnen gerichte posities voor zonwering en schemering worden opgeslagen. Ook drempelwaardescènes voor windalarm of automatisch reacties op omgevingswaarden kunnen in het systeem worden gebruikt. In combinatie met de eNet Server wordt de inzet uitgebreid met functies zoals knipperbedrijf, in- en uitschakelvertraging, nalooptijd, bedieningsblokkeringen en permanent-aan en permanent-uit.

• Centrale besturing: Meerdere verbruikers en zonweringen in één REG-apparaat samenbrengen.
• Hoog comfort: Scènes voor licht en zonwering eenvoudig in het systeem weergeven.
• Nauwkeurige zonweringsbesturing: Looptijden en lamelwaarden gericht vastleggen.
• Meer veiligheid: Reactie op windalarm en gedefinieerde beschermingsposities mogelijk.
• Schone integratie: Geschikt voor eNet-installaties in de verdeler.

Vergeleken met eenvoudigere Gira schakelactoren biedt dit model het duidelijke voordeel dat lichtbesturing en zonweringsbesturing in één apparaat samenkomen. Ten opzichte van pure jaloezieactoren is de toepassing duidelijk breder, omdat ook schakel- en drukknopfuncties voor verlichting of ventilatoren geïntegreerd zijn. Dat maakt de actor bijzonder interessant voor projecten waarin verschillende soorten belastingen ruimtebesparend en systeemuniform moeten worden opgelost.

Binnen het Gira eNet programma is dit model vooral dan de juiste keuze wanneer meerdere kanalen en verschillende functies in één modulair inbouwapparaat nodig zijn. Pure eNet jaloezieactoren zijn sterker op zonweringsaandrijvingen gericht, terwijl pure schakelactoren eerder voor licht- en belastingskringen bedoeld zijn. De 543500 verbindt beide werelden en verminderd zo de inspanning bij de planning van complexe toepassingen.

Als vergelijkbare oplossingen van ander gerenommeerde fabrikanten komen afhankelijk van de systeemarchitectuur onder ander jaloezie- of schakelactoren van JUNG, Busch-Jaeger of Homematic IP in aanmerking. De wezenlijke verschillen liggen meestal in het betreft systeemplatform, de integratie in de bestaande gebouwautomatisering en de functionele omvang bij scènes, terugmeldingen of serverparametrering. Voor bestaande eNet-installaties is dit Gira-model vooral vanwege de afgestemde systeemcompatibiliteit de voor de hand liggende oplossing.

Toepassingsgebieden in moderne gebouwautomatisering

• Verlichtingsbesturing: Voor lichtkringen in woonruimtes, gangen, kantoren of functionele ruimtes.
• Ventilatorbesturing: Voor het schakelen van eenfasige ventilatormotoren.
• Jaloezieën: Voor geautomatiseerde zonwering met scènes en positiewaarden.
• Rolluiken: Voor comfort, privacy en tijd- of scènegebaseerde processen.
• Markiezen: Voor elektrisch bediende buitenzonweringen met opslaanbare posities.
• Centrale functies: Ideaal voor gecombineerde besturingstaken in woning en bedrijf.

Uitgebreide eNet functies voor nauwkeurige besturing en intelligente processen

De Gira eNet draadloze schakelactor drukknopactor 8-voudig jaloezieactor 4-voudig 543500 werd ontwikkeld voor flexibele taken in de verbonden elektrisch installatie. Het apparaat is bijzonder sterk daar waar meerdere stroomkringen en zonweringsaandrijvingen gezamenlijk georganiseerd moeten worden. Door de paarsgewijze toewijzing van de uitgangen blijft de projectering duidelijk en overzichtelijk. Dat ondersteunt een verzorgde planning in de verdeler en vergemakkelijkt de integratie in veeleisende automatiseringsconcepten.

Extra meerwaarde biedt de servergestuurde parametrering. Daarmee kunnen onder ander knipperfunctie, nalooptijd, in- en uitschakelvertraging en een uitschakelvoorwaarschuwing aan de betreft toepassing worden aangepast. In zonweringsbedrijf zijn bovendien omschakeltijd bij richtingswisseling, een inverseerbare looprichting, bijvoorbeeld voor dakramen, en gedefinieerde posities voor zonwering, schemering of buitensluitbeveiliging mogelijk. Ook doekspanning bij markiezen kan in passende toepassingen een nuttig voordeel zijn.

Een ander pluspunt is de moderne systeemintegratie. In combinatie met de eNet Server zijn uitgebreide instellingen, bedieningsblokkeringen en een volledig versleutelde draadloze overdracht via AES-CCM mogelijk. Daarmee is de actor geschikt voor installaties waarbij naast comfort ook veilige en stabiele communicatie gevraagd is. Zo ontstaat een professionele oplossing voor licht, ventilatie en zonwering in één gezamenlijke eNet-omgeving.
