Aanvullende informatieShipline PLUS TIOI
TIOI 0,6/1 kV is een gecertificeerde, omvlochten, halogeenvrije scheepskabel. De kabel wordt toegepast als verlichtings-, voedings- en stuurstroomkabel in scheepsbouw en olie- en gasinstallaties (on- en offshore) en is zowel indoor als outdoor toepasbaar.De kabel heeft een hoge brandveiligheid dankzij de speciale materialen die brandvertragend en rookarm zijn. Door de flexibele, geslagen geleiders is de kabel makkelijk te installeren en goed bestand tegen trillingen. De kabel is goed beschermd tegen EMI en heeft dus minder last van elektromagnetische stoorsignalen. Ook is de kabel bestand tegen oliën en vetten en heeft daardoor een langere levensduur. Dankzij de robuuste samenstelling met een opvulling/binnenmantel is de kabel – bij doorvoer – beter af te monteren en dus bedrijfszeker. De ronde aders maken het installeren makkelijk.

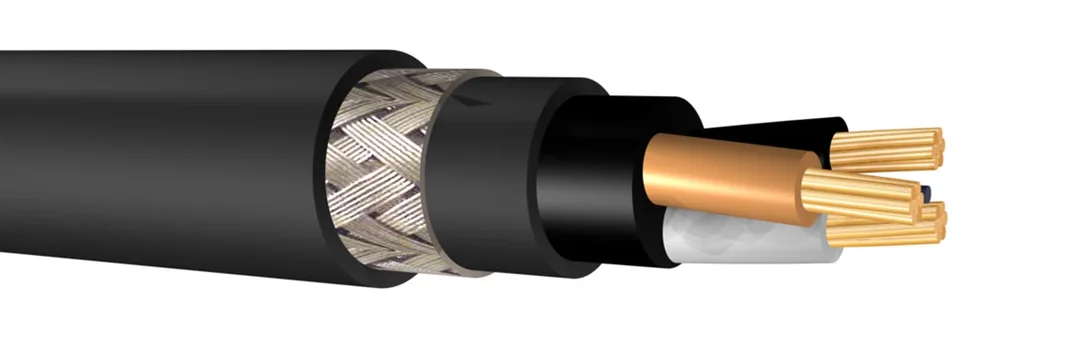

TIOI 0,6/1kV bk 4×50/25 mm2 DRKNN
| Klasse | Voedingskabel >= 1 kV, voor vaste aanleg |
| Merk | Draka |
| Serie | SHIPLINE PLUS TIOI |
| Aantal aders | 4 |
| Mantelkleur | Zwart |
| Adercodering | Kleur |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Geleidervorm | Rond |
| Nom. spanning U0 | 0.6 kV |
| Litze | Nee |
| Loodmantel | Nee |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Nom. spanning U | 1 kV |
| Nom. geleiderdoorsnede | 50 mm² |
| Nom. doorsnede concentrische geleider | 25 mm² |
| Met aardgeleider | Nee |
| Halogeenvrij volgens IEC 60754-2 | Ja |
| Rookarm volgens IEC 61034-2 | Ja |
| Oliebestendig volgens IEC 60811-404 | Ja |
| Vochtbarrière | Geen |
| Bewapening/armering | Vlechtwerk |
| Met knaagdierbescherming | Nee |
| Kabel dwarswaterdicht | Nee |
| Geleider langswaterdicht | Nee |
| Glasvezelelement | Nee |
| Afscherming langswaterdicht | Nee |
| Geleidermateriaal | Koper |
| Aantal hulpaders | 0 |
| Buitendiameter circa | 34.3 mm |
| Materiaal aderisolatie | Polyolefine |
| Mantelmateriaal | Polyolefine |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 – 80 °C |
| Concentrische geleider | Koper |
| Oppervlakte geleider | Blank |
| Aderscherm | Nee |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Geleidende coating | Nee |
| Kabelgeometrie | Rond |
| Specificatie mantelmateriaal | Overig |
| Specificatie aderisolatie | Gevulkaniseerdpolyetheen (XLPE) |
| Nom. equivalente koperdoorsnede bewapening | 25 mm² |
| Geleiderweerstand bij 20°C | 0.387 Ohm/km |
| Adercodering volgens HD 308 S2 | Ja |
| Geschikt als installatiekabel | Ja |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Ja |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -20 – 80 °C |
| AWG-maat | Overig |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 275 mm |
| Materiaal bewapening | Overig |
| Kabelbreedte circa | 35 mm |
| Kabelhoogte circa | 35 mm |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Gewicht | 2864 kg/km |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | Geen |
| Brandklasse volgens EN 13501-6: klasse | Geen |
| Categorieën | Energiekabels |
