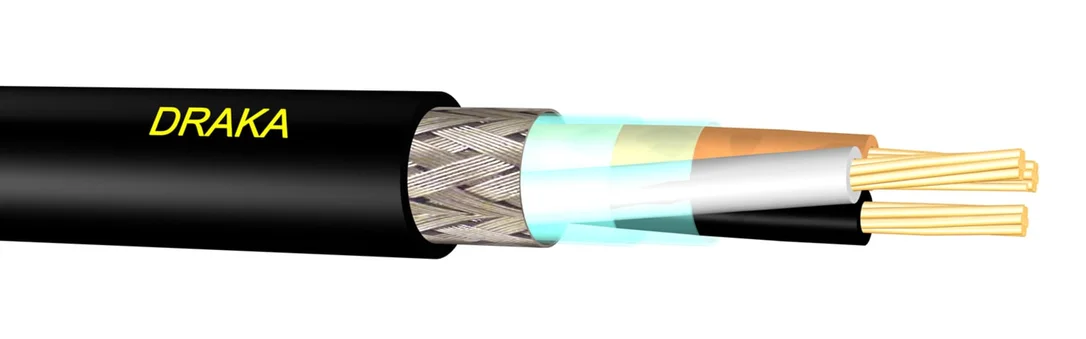

Halogeenvrije voedings-, stuurstroom- en verlichtingskabel aan boord van schepen en op offshore-platforms. In ruimten waar EMI voorkomt. Geleider: samengeslagen blank koper 3- en 4-aderige kabels t/m 35 mm² sectorvormig overige typen rond. Isolatie: gevulcaniseerde polyetheen (XLPE) Aders: samengeslagen omwikkeling van kunststof folie. Omvlechting: vertinde koperdraden Buitenmantel: moeilijk brandbaar zonder halogenen (MBZH) Nominale spanning: 0,6/1 kV Beproevingsspaning: 3,5 kV
TXOI 0,6/1kV bk 4×1,5/2,5 mm2 DRKNN
| Klasse | Voedingskabel >= 1 kV, voor vaste aanleg |
| Merk | Draka |
| Serie | SHIPLINE TXOI |
| Nom. geleiderdoorsnede | 1.5 mm² |
| Aantal aders | 4 |
| Mantelkleur | Zwart |
| Adercodering | Kleur |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Geleidervorm | Rond |
| Nom. spanning U0 | 0.6 kV |
| Litze | Nee |
| Loodmantel | Nee |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Nom. spanning U | 1 kV |
| Nom. doorsnede concentrische geleider | 2.5 mm² |
| Met aardgeleider | Nee |
| Halogeenvrij volgens IEC 60754-2 | Ja |
| Rookarm volgens IEC 61034-2 | Ja |
| Oliebestendig volgens IEC 60811-404 | Ja |
| Vochtbarrière | Geen |
| Bewapening/armering | Vlechtwerk |
| Met knaagdierbescherming | Nee |
| Kabel dwarswaterdicht | Nee |
| Buitendiameter circa | 10.5 mm |
| Kabelbreedte circa | 11 mm |
| Geleider langswaterdicht | Nee |
| Glasvezelelement | Nee |
| Afscherming langswaterdicht | Nee |
| Geleidermateriaal | Koper |
| Aantal hulpaders | 0 |
| Materiaal aderisolatie | Polyolefine |
| Mantelmateriaal | Polyolefine |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 – 80 °C |
| Concentrische geleider | Koper |
| Oppervlakte geleider | Blank |
| Aderscherm | Nee |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Geleidende coating | Nee |
| Kabelgeometrie | Rond |
| Specificatie mantelmateriaal | Overig |
| Specificatie aderisolatie | Gevulkaniseerdpolyetheen (XLPE) |
| Geleiderweerstand bij 20°C | 12.1 Ohm/km |
| Nom. equivalente koperdoorsnede bewapening | 2.5 mm² |
| Adercodering volgens HD 308 S2 | Ja |
| Geschikt als installatiekabel | Ja |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Ja |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 85 mm |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -20 – 80 °C |
| AWG-maat | Overig |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Kabelhoogte circa | 11 mm |
| Materiaal bewapening | Overig |
| Gewicht | 167 kg/km |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | Geen |
| Brandklasse volgens EN 13501-6: klasse | Geen |
| Categorieën | Energiekabels |
