Aanvullende informatieShipline TXOI

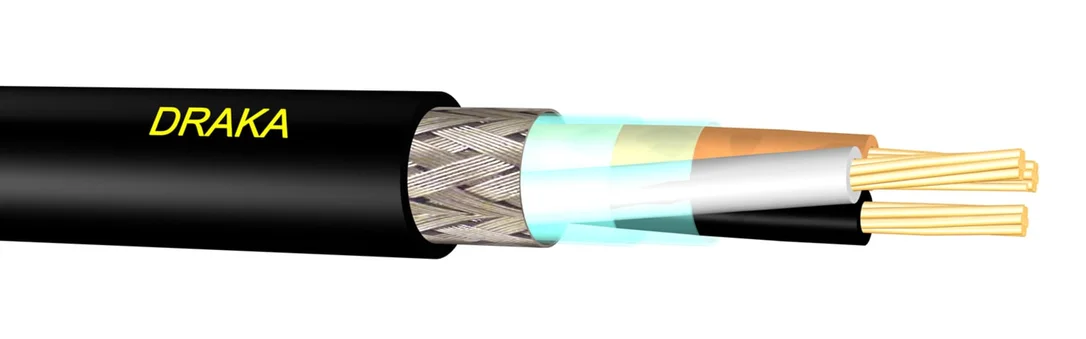

TXOI 0,6/1 kV is een gecertificeerde, omvlochten, halogeenvrije scheepskabel. De kabel wordt toegepast als verlichtings-, voedings- en stuurstroomkabel in scheepsbouw en olie- en gasinstallaties (on- en offshore) en is zowel indoor als outdoor toepasbaar.De kabel heeft een hoge brandveiligheid dankzij de speciale materialen die brandvertragend en rookarm zijn. Door de flexibele, geslagen geleiders is de kabel makkelijk te installeren en goed bestand tegen trillingen. De kabel is goed beschermd tegen EMI en heeft dus minder last van elektromagnetische stoorsignalen. Ook is de kabel bestand tegen oliën en vetten en heeft daardoor een langere levensduur. Het ontbreken van opvulling maakt de kabel licht en ruimtebesparend.
TXOI 0,6/1kV bk 7×1,5/4 mm2 s DRK50
| Klasse | Voedingskabel >= 1 kV, voor vaste aanleg |
| Merk | Draka |
| Serie | SHIPLINE TXOI |
| Nom. geleiderdoorsnede | 1.5 mm² |
| Mantelkleur | Zwart |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Aantal aders | 7 |
| Geleidervorm | Rond |
| Nom. spanning U0 | 0.6 kV |
| Litze | Nee |
| Loodmantel | Nee |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Nom. spanning U | 1 kV |
| Nom. doorsnede concentrische geleider | 4 mm² |
| Met aardgeleider | Nee |
| Vochtbarrière | Geen |
| Bewapening/armering | Vlechtwerk |
| Met knaagdierbescherming | Nee |
| Kabel dwarswaterdicht | Nee |
| Kabelbreedte circa | 13 mm |
| Geleider langswaterdicht | Nee |
| Glasvezelelement | Nee |
| Afscherming langswaterdicht | Nee |
| Geleidermateriaal | Koper |
| Aantal hulpaders | 0 |
| Buitendiameter circa | 12.7 mm |
| Materiaal aderisolatie | Polyolefine |
| Mantelmateriaal | Polyolefine |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 – 80 °C |
| Concentrische geleider | Koper |
| Adercodering | Overig |
| Oppervlakte geleider | Blank |
| Aderscherm | Nee |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Geleidende coating | Nee |
| Kabelgeometrie | Rond |
| Specificatie mantelmateriaal | Overig |
| Geleiderweerstand bij 20°C | 12.1 Ohm/km |
| Nom. equivalente koperdoorsnede bewapening | 4 mm² |
| Adercodering volgens HD 308 S2 | Ja |
| Geschikt als installatiekabel | Ja |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Ja |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -20 – 80 °C |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 105 mm |
| AWG-maat | Overig |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Kabelhoogte circa | 13 mm |
| Materiaal bewapening | Overig |
| Gewicht | 257 kg/km |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Specificatie aderisolatie | Gevulkaniseerd polyetheen (XLPE) |
| Categorieën | Energiekabels |
