Description

Drukknopmodule 2-voudig 24V AC/DC 20mA – Drukknop wit 4224 TSM – Jung – 4011377036819:

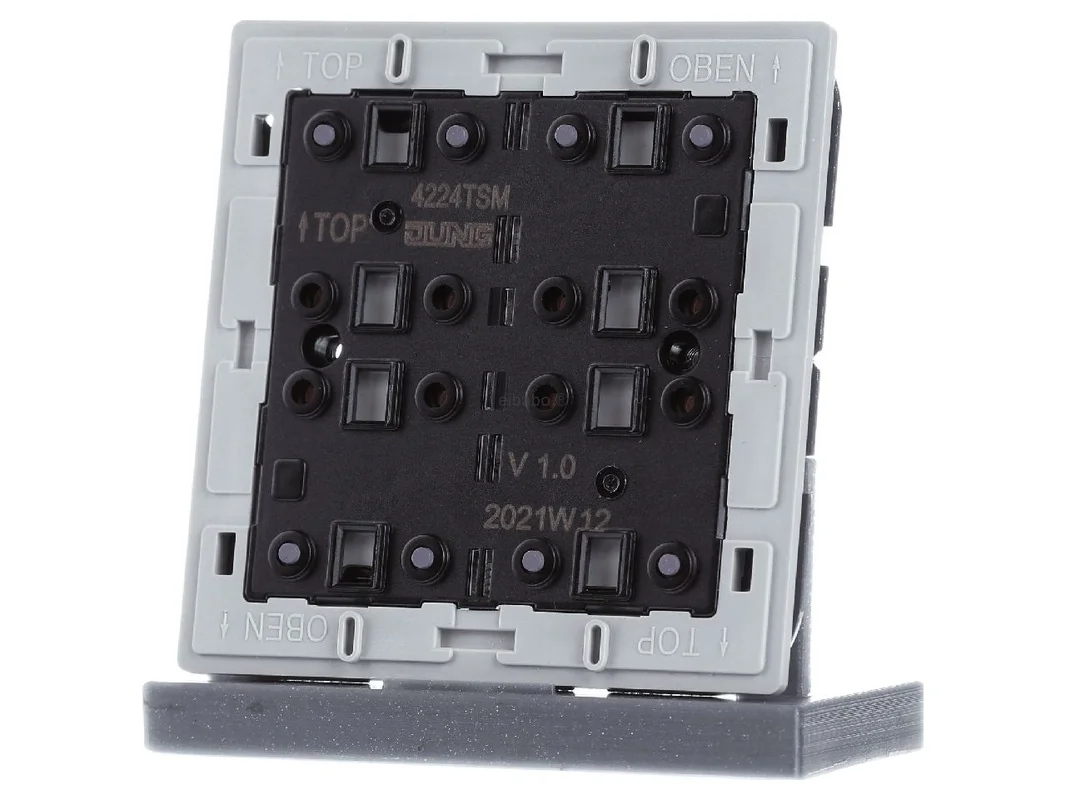

De Jung tastsensormodule 2-voudig 4224 TSM is een hoogwaardig bedieningselement voor het F 40 meerdraadsysteem. Het is geschikt voor de aansturing van relais- en dimstations evenals voor andere besturingssystemen met tot 24 V AC/DC bij 20 mA. De 2-voudige uitvoering biedt een duidelijke, directe bediening en is ontworpen voor een nette inbouwinstallatie. Twee rode leds per toets geven de betreffende schakeltoestand goed zichtbaar aan en vergemakkelijken de oriëntatie in het dagelijks gebruik en in utiliteitsbouw.

Jung tastsensormodule 2-voudig voor nauwkeurige besturingstaken in het F 40-systeem

De module combineert een zakelijke vorm met functionele techniek voor moderne schakeltaken. Ze is uitgevoerd als basiselement, werkt elektronisch en wordt aangesloten via een klemmenblok aan de achterzijde. Daardoor is het model geschikt voor gestructureerde installaties in woningbouw, utiliteitsbouw en bij systeemgerichte besturingsoplossingen. De compacte bouwvorm met 2 bedieningswippen ondersteunt een intuïtieve bediening bij licht-, schakel- en scenefuncties.

Producthighlights voordelen

• 2-voudige bediening: Twee toetsen voor duidelijke en snelle schakelcommando’s.
• Voor 24 V AC/DC: Geschikt voor stuurspanning tot 24 V AC/DC bij 20 mA.
• Led-statusindicatie: Twee rode leds per toets geven de schakeltoestand duidelijk aan.
• Meerdraadsysteem: Geschikt voor F 40-toepassingen met externe besturingseenheid.
• Veelzijdig inzetbaar: Te gebruiken met relaisstation, dimstation en andere besturingsoplossingen.
• Elektronisch werkingsprincipe: Voor een betrouwbare en moderne signaalverwerking.
• Inbouwmontage: Nette integratie in gangbare schakelprogramma’s.
• Schroefklem-aansluiting: Solide en praktijkgerichte bedrading via het klemmenblok aan de achterzijde.
• Halogeenvrij: Geschikt voor installaties met focus op eigentijdse materiaalkeuze.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Jung tastsensormodule 2-voudig voor KNX 24V AC/DC 20mA 4224 TSM 4224TSM
Artikelnummer fabrikant	4224TSM
EAN	4011377036819
Catalogus	Drukknoppen
Systeem	F 40 meerdraadsysteem
Producttype	Aanraaksensormodule
Samenstelling	Basiselement
Uitvoering	overige
Bedieningswijze	Druk-/tiptoets
Werkingsprincipe	elektronisch
Uitvoering contactloos	ja
Aantal bedieningswippen	2
Aantal modules	1
Nominale spanning	24 V AC/DC
Nominale stroom	0,02 A
Met verlichting	nee
Met lichtbron	nee
Met signaallamp	ja
Aansluitwijze	Schroefklem
Montagewijze	Inbouw
Bevestigingswijze	Schroefbevestiging
Materiaal	overige
Materiaalkwaliteit	overige
Halogeenvrij	ja
Oppervlaktebescherming	onbehandeld
Kleur	wit
Beschriftingsvlak	nee
Geschikt voor beschermingsgraad	IP20
Slagvastheid	IK00
Apparaatbreedte	71 mm
Apparaathoogte	71 mm

Bedieningscomfort, systeemcompatibiliteit en praktische voordelen in het gebouw

De module is bedoeld voor gebruikers die een duidelijke, veilige en goed zichtbare bedieningsoplossing in de F 40-omgeving zoeken. Bijzonder praktisch is de eenduidige status-terugmelding via de rode leds per toets. Zo kunnen schakeltoestanden direct op het bedieningspunt worden herkend, wat zowel in woonruimtes als in kantoor, praktijk of utiliteitsbouw nuttig is.

• Hoge systeemnabijheid: Geschikt voor relaisstation RS 8 REGHE en dimstation UDS 4 REGHE.
• Brede inzetbaarheid: Ook bruikbaar voor andere besturingssystemen zoals SPS of Eltako, mits 24 V AC/DC en 20 mA passend zijn.
• Duidelijke toestandsindicatie: De led-signalen ondersteunen een veilige bediening bij licht- en schakelfuncties.
• Nette installatie: Het klemmenblok aan de achterzijde vergemakkelijkt een geordende bedrading.
• Compact bedieningsconcept: Twee kanalen zijn ideaal voor typische schakeltaken op één punt.

Vergeleken met grotere tastsensor-oplossingen van Jung richt deze 2-voudige variant zich op toepassingen met een bewust gereduceerd bedieningsniveau. Meervoudig toegewezen of uitgebreidere sensoren van de fabrikant bieden vaak meer functies of meer toetsen, maar vereisen ook een passend bedieningsconcept. De 4224 TSM concentreert zich op twee duidelijk toegewezen commando’s en is daardoor bijzonder overzichtelijk.

Ten opzichte van universele KNX-tastsensoren van Jung ligt het verschil vooral in de toepassing: dit model is ontworpen voor het F 40-meerdraadsysteem met externe koppeling aan passende besturingsstations en niet opgezet als klassieke KNX TP-drukknop met directe buscommunicatie. Wie een pure meerdraadsoplossing met 24 V stuurspanning plant, krijgt hier een doelgerichte en slanke uitvoering.

Vergelijkbare producten van andere fabrikanten zijn onder meer te vinden bij Gira, Busch-Jaeger en Berker. Daar zijn afhankelijk van de serie eveneens 2-voudige bedieningselementen voor gebouwbesturing verkrijgbaar. Essentiële verschillen liggen meestal in systeembinding, designtaal, type signaaloverdracht en compatibiliteit met de bestaande installatie. Vooral bij KNX-, nevenpost- of SPS-gerichte oplossingen moet worden nagegaan of het betreffende product direct busgeschikt is of zoals hier via een externe besturingseenheid werkt.

Meerwaarde voor toepassing, aansluitwijze en zichtbare statusmelding

De 2-kanaals tastsensormodule is ontworpen voor aansluiting in een meerdraadsysteem en werkt met een stuurspanning van maximaal 24 V AC/DC in SELV-uitvoering bij 20 mA. De elektrische aansluiting gebeurt via een klemmenblok aan de achterzijde. Deze bouwwijze ondersteunt een opgeruimde montage en past goed bij professionele installaties in wandbereik. De twee rode leds per toets leveren een directe optische terugmelding van de betreffende schakeltoestand en zorgen daarmee voor meer duidelijkheid in de bediening bij licht- en besturingsfuncties.

Een sterke keuze voor iedereen die een compacte 2-voudige tastsensormodule van Jung zoekt voor 24 V-besturingstaken met duidelijke led-toestandsindicatie en nette inbouwmontage.
