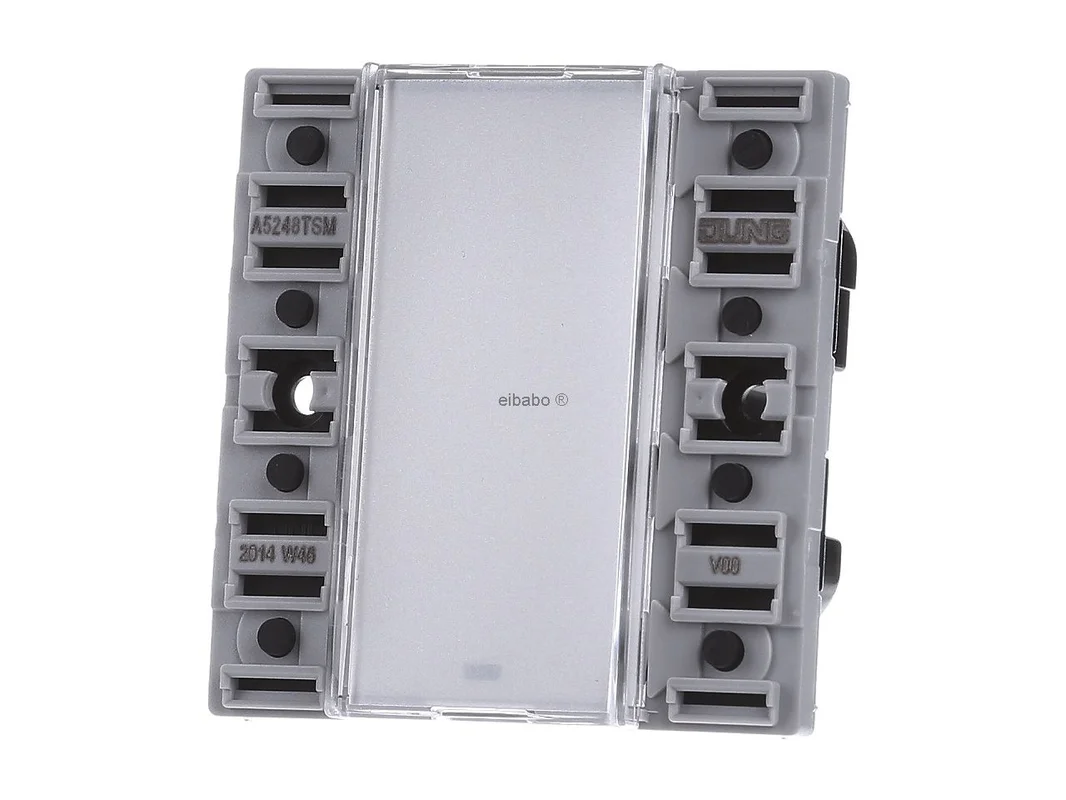

Drukknopmodule 4-voudig AC/DC24V 4-k. 8 pl. – Druk op de knop A 5248 TSM – Jung – 4011377118119:

De Jung tastsensormodule A 5248 TSM is een hoogwaardige oplossing voor de nauwkeurige besturing van schakel- en dimfuncties in moderne installaties. Als 4-voudige module met 8 schakelpunten is deze geschikt voor gebruik in veeleisende besturingen met 24 V AC/DC. De uitvoering in F50-formaat ondersteunt een helder, elegant bedieningsniveau en past ideaal bij professionele schakelprogramma’s van Jung.

Nauwkeurige besturing met de Jung tastsensormodule 4-voudig

De module is ontwikkeld voor de aansluiting op geschikte relais- en dimstations evenals op ander besturingssystemen. Daartoe behoren ook oplossingen zoals PLC-installaties of compatibele besturingen met een stuurspanning tot 24 V AC/DC in SELV-uitvoering. Dankzij 4 kanalen en 8 schakelpunten kunnen meerdere functies efficiënt en overzichtelijk worden bediend. De transparante afdekking rondt het systeem functioneel en visueel netjes af.

Producthighlights voordelen

• 4-voudige uitvoering: Ideaal voor de centrale bediening van meerdere functies op een klein ruimte.
• 8 schakelpunten: Biedt uitgebreide functionaliteit voor gedifferentieerde besturingstaken.
• 24 V AC/DC: Geschikt voor veel besturingsoplossingen in het veilige laagspanningsbereik.
• Meerdradensysteem: Passend voor gestructureerde installaties met duidelijke signaalgeleiding.
• Compatibel inzetbaar: Voor relaisstation RS 8 REGHE, dimstation UDS 4 REGHE en ander besturingssystemen.
• Klemmenblok aan de achterkant: Maakt een nette en praktijkgerichte aansluiting mogelijk.
• Rode status-led per toets: Goed zicht op de betreft schakelstatus tijdens gebruik.
• Inbouwmontage: Zorgt voor een subtiele en professionele integratie.
• Halogeenvrij: Ondersteunt eigentijdse eisen aan materialen in de installatie.
• Compleet te maken met toetsenset: Flexibele aanpassing aan de gewenste bedieningsoptiek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer	A 5248 TSM
EAN	4011377118119
Catalogus	Drukknoppen
Producttype	Tastsensormodule
Uitvoering	4-kanaals, 8 schakelpunten, F50
Samenstelling	Basiselement
Bedieningstype	Wip
Aantal bedieningswippen	4
Aantal modules	1
Stuurspanning	max. 24 V AC/DC, SELV
Nominale stroom	20 mA
Montagewijze	Inbouw
Bevestigingswijze	Schroefbevestiging
Materiaal	overige
Halogeenvrij	ja
Met verlichting	nee
Met signaallamp	nee
Statusindicatie	per toets een rode status-led
Aansluiting	Klemmenblok aan de achterkant
Afdekking	inclusief transparante afdekking
Apparaatafmeting	ca. 82 x 82 x 45 mm

Systeemvoordelen, praktisch toepassing en productvergelijking voor de Jung tastsensormodule

In de praktijk is de module vooral geschikt voor toepassingen waarbij meerdere schakel- of dimfuncties logisch en direct moeten worden bediend. Dankzij de 4-voudige structuur kunnen lichtscènes, afzonderlijke circuits of stuurimpulsen netjes worden toegewezen. De 8 schakelpunten bieden daarbij meer mogelijkheden dan eenvoudige drukknoppen met een kleiner functionele omvang. Dat is vooral voordelig in woningbouw, utiliteitsbouw en in functionele bedieningspanelen.

• Duidelijke functieverdeling: Vier bedieningsvlakken vergemakkelijken de toewijzing van afzonderlijke verbruikers of stuurcommando’s.
• Meer bedieningsopties: Acht schakelpunten maken gedifferentieerde processen mogelijk op een compact oppervlak.
• Geschikt voor besturingscentrales: Zinvol bij relais-, dim- en PLC-gerelateerde toepassingen.
• Visuele terugmelding: De rode status-led per toets verbetert de oriëntatie in het dagelijks gebruik.
• Installatievriendelijk: Het klemmenblok aan de achterkant ondersteunt een nette bedrading.

Binnen het assortiment van de fabrikant is dit model vooral interessant wanneer een 4-voudige bediening in het F50-systeem gewenst is. Vergelijkbare Jung-varianten zoals modellen uit de reeksen CD 5248 TSM of LS 5248 TSM bieden een vergelijkbare technische basis, maar verschillen vooral in designlijn, frame-uitstraling en de integratie in ander schakelseries. Voor de toepassing betekent dat: de functie blijft vergelijkbaar, de optische aanpassing is afhankelijk van het gekozen Jung-programma.

In vergelijking met eenvoudigere Jung tastsensormodules met minder kanalen is de A 5248 TSM beter geschikt wanneer meer functies op één bedieningspunt samenkomen. Ten opzichte van varianten uit ander designreeksen van dezelfde fabrikant ligt het verschil vooral in vorm, serie en architectonische uitstraling, niet in het basisprincipe van de besturing.

Ook in de markt zijn er vergelijkbare oplossingen van gerenommeerde fabrikanten. modellen van Gira, Busch-Jaeger of Berker kunnen vergelijkbare besturingstaken overnemen, maar zijn vaak gebonden aan hun eigen systeemwerelden, designlijnen of specifieke toepassingen. Bij de keuze moet daarom vooral worden gelet op de systeemcompatibiliteit, de passende stuurspanning, de montageomgeving en de gewenste designserie. Directe uitwisselbaarheid is niet in elk geval gegeven.

Toepassingsgebieden en aanvullende systeemaanwijzingen

• Lichtbesturing: Voor schakelen en dimmen in woon- en utiliteitsgebouwen.
• Gebouwbesturing: Voor gestructureerde bedieningspunten in gekoppelde installaties.
• PLC-koppeling: Geschikt voor stuurimpulsen in industriële of semi-commerciële omgevingen.
• Relaisstations: Passend voor aansluiting op RS 8 REGHE.
• Dimstations: Geschikt voor gebruik met UDS 4 REGHE.
• Meerdradensystemen: Zinvol wanneer een robuuste en overzichtelijk opgebouwde bedrading gewenst is.

De tastsensormodule is als F50-uitvoering ontworpen voor een meerdradensysteem en wordt via een klemmenblok aan de achterkant aangesloten. Daardoor is een nette integratie in passende besturingsconcepten mogelijk. De combinatie met een geschikte toetsenset vergroot de aanpassing aan het gewenste bedieningsconcept. De transparante afdekking ondersteunt een nette uitstraling, terwijl de rode status-led per toets de bedrijfstoestand duidelijk herkenbaar maakt. Zo ontstaat een praktijkgericht bedieningselement voor doordachte 24 V AC/DC-besturingsoplossingen.
