Description

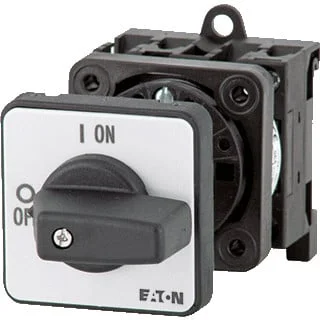

Aanvullende informatieAAN-UIT-schakelaar, Assortiment: AAN-UIT-schakelaar, Typekenner: P1, Met zwarte draaigreep en frontplaat, Informatie over de uitlevering: Hulpschakelaarcontact naderhand monteerbaar., 3-polig + N, beschermingsgraad: Front IP30, Bouwvorm: Verdelerinbouw, Nom. vermogen AC-23A, 50 – 60 Hz 400 V: P = 11 kW, nominale continu stroom: Iu = 25 A, normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lastscheider conform IEC/EN 60947-3
| Klasse | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Materiaal behuizing | Kunststof |
| Kleur behuizing | Zwart |
| Hoogte | 70 mm |
| Aantal polen | 4 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Nee |
| Nom. continustroom Iu | 25 A |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Kleur bedieningselement | Zwart |
| Geschikt voor tussenbouw | Nee |
| Diepte | 91 mm |
| Breedte | 69 mm |
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Uitschakelspoel optioneel | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als omkeerschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Beschermingsgraad frontzijde (IP) | IP30 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal schakelaars | 1 |
| Schakelvermogen bij 400 V | 13 kW |
| Toegelaten korte-duur stroom Icw | 0.64 kA |
| Bedrijfsspanning (meetspanning) | 690 – 690 V |
| Beschermingsgraad (NEMA) | Overig |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Geschikt voor vloermontage | Nee |
| Met voorbereide bekabeling | Nee |
| Aansluitdoorsnede | -mm² |
| Categorieën | Nokkenschakelaar |
