Description

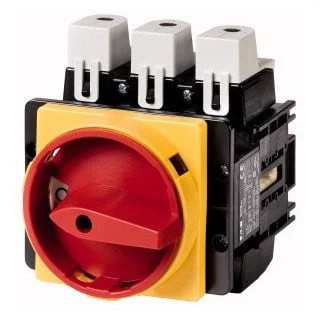

Aanvullende informatieHoofdschakelaar, Assortiment: Hoofdschakelaar, Werkschakelaars, Werkschakelaars, Typekenner: P5, STOP-functie: NOOD-UIT-functie, Met rode draaigreep en gele plaat, Informatie over de uitlevering: Hulpschakelaarcontact naderhand monteerbaar., 3-polig + N, Afsluitbaarheid: Afsluitbaar in 0-stand, beschermingsgraad: Front IP65, Bouwvorm: inbouw, Nom. vermogen AC-23A, 50 – 60 Hz 400 V: P = 90 kW, nominale continu stroom: Iu = 250 A, normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lastscheider conform IEC/EN 60947-3
| Klasse | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Materiaal behuizing | Kunststof |
| Breedte | 130 mm |
| Vergrendelbaar | Ja |
| Aantal polen | 4 |
| Motoraandrijving geïntegreerd | Nee |
| Nom. continustroom Iu | 250 A |
| Aansluitwijze hoofdstroomcircuit | Frameklem |
| Motoraandrijving optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Diepte | 200 mm |
| Hoogte | 150 mm |
| Kleur bedieningselement | Rood |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Uitschakelspoel optioneel | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Schakelvermogen bij 400 V | 90 kW |
| Uitvoering als omkeerschakelaar | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 30 kA |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal schakelaars | 1 |
| Toegelaten korte-duur stroom Icw | 4.6 kA |
| Bedrijfsspanning (meetspanning) | 690 – 690 V |
| Beschermingsgraad (NEMA) | 12 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Geschikt voor vloermontage | Nee |
| Met voorbereide bekabeling | Nee |
| Aansluitdoorsnede | -mm² |
| Categorieën | Groepenkasten |
