Eindklem Vario sw geanodiseerd – Afsluitklem 96112-00 – SL Rack – 4262355110551:

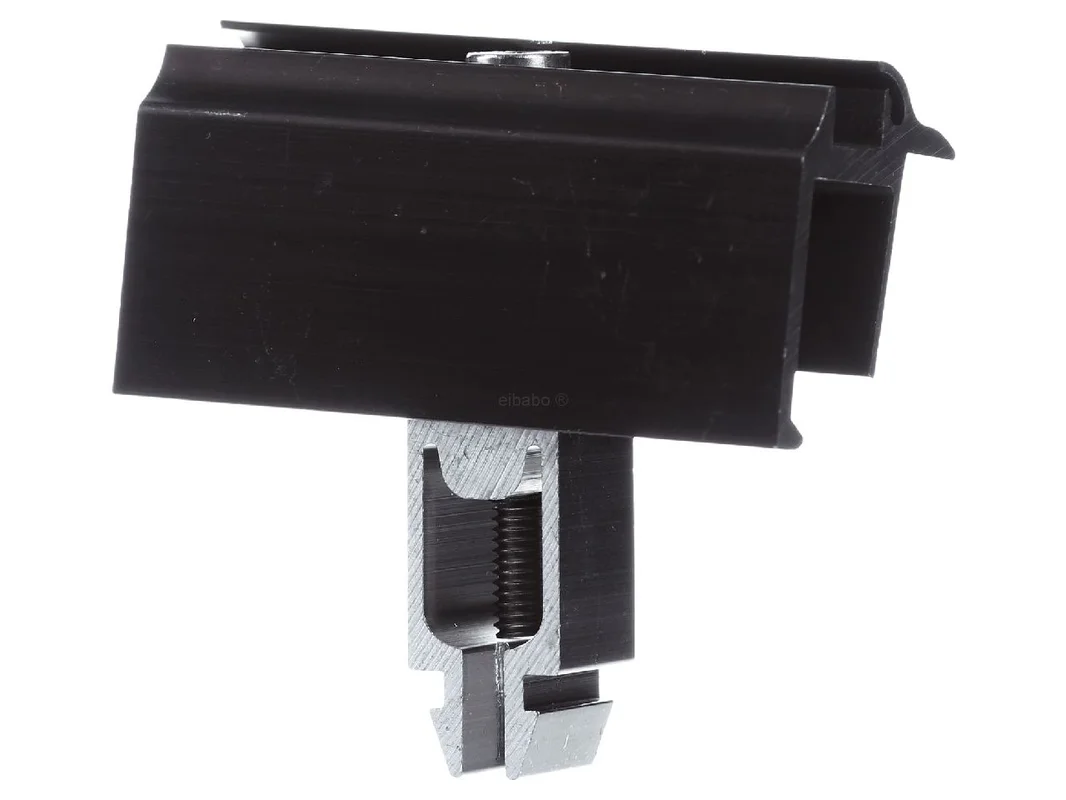

De SL Rack eindklem Vario zwart geanodiseerd zonder aarding 96112-00 is een doordacht PV-verbindingselement voor de veilige eindbevestiging van zonnepanelen op draagrails. Het combineert flexibele toepassing, snelle montage en een hoogwaardige zwarte afwerking. Dankzij het variabele concept is de klem geschikt voor veel gangbare moduleframes en ondersteunt hij een nette, professionele systeemoptiek.

Flexibele modulebevestiging met de SL Rack eindklem Vario zwart geanodiseerd zonder aarding 96112-00

De eindklem is ontworpen voor de montage van PV-modules met framehoogtes van 28 tot 50 mm. Het universele ontwerp maakt een verticale of horizontaal klemming mogelijk. Hiervoor wordt de klem eenvoudig opgetild en 90° gedraaid. Dat bespaart tijd bij de planning en vergemakkelijkt de aanpassing op de bouwplaats. De voorgemonteerde uitvoering ondersteunt een snelle verwerking en verminderd de inspanning bij opslag en montage.

Producthighlights voordelen

• Universeel inzetbaar: Geschikt voor moduleframes van 28 tot 50 mm.
• Flexibele uitlijning: Te gebruiken voor verticale of horizontaal klemming.
• Snelle montage: Van bovenaf vast te schroeven en met slechts één gereedschap te monteren.
• Voorgemonteerde constructie: Bespaart tijd bij installatie en handling.
• Veilige klemming: 70 mm klemlengte ondersteunen een stevige bevestiging aan het moduleframe.
• Passend voor SL Rack RAIL systemen: Hoge systeemcompatibiliteit voor een samenhangende installatie.
• Zwart geanodiseerd oppervlak: Ideaal voor installaties met donker moduleframe en een hoogwaardige uitstraling.
• Zonder aardingspin: Geschikt voor toepassingen waarbij geen geïntegreerde aardingsfunctie vereist is.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	SL Rack
Artikelnummer fabrikant	96112-00
EAN	4262355110551
Catalogus	Fotovoltaïsch verbindingselement
Producttype	Eindklem
Serie	Vario
Uitvoering	zonder aarding
Materiaal	Aluminium, zwart geanodiseerd
Geschikte framehoogtes	28 tot 50 mm
Montagetype	verticaal of horizontaal
Verschroeven	van bovenaf
Gereedschap	TX 40
Klemlengte	70 mm
Klemdiepte	10 mm
Breedte	32,5 mm
Hoogte	54 mm
Diepte	70 mm
Compatibiliteit	compatibel met alle SL Rack RAIL systemen
Bijzonderheid	compleet voorgemonteerd

Montagevoordelen, systeemfit en slimme alternatieven

In de praktijk scoort de klem met een hoog aanpassingsvermogen en een duidelijke systeemlogica. Hij is vooral geschikt voor projecten waarbij verschillende moduleframes op een uniforme onderconstructie worden gemonteerd. Het zwarte geanodiseerde oppervlak past optisch zeer goed bij donkere moduleframes en ondersteunt een rustig totaalbeeld op woon- en bedrijfsdaken.

• Minder montagewerk: De voorgemonteerde klem versnelt de bevestiging aan het module-einde.
• Meer flexibiliteit: Eén klem voor meerdere framehoogtes verminderd de variëteit aan types in het magazijn.
• Praktische handling: Het vastschroeven van bovenaf vergemakkelijkt het werk op het dak.
• Nette optiek: Zwart geanodiseerd voor veeleisende PV-installaties met donker design.
• Stevige bevestiging: Klemlengte en klemdiepte zijn ontworpen voor een veilige modulefixatie.

Vergeleken met een SL Rack middenklem Vario is deze uitvoering bedoeld voor het randgebied van een moduleveld, terwijl middenklemmen twee aangrenzende modules tussen de frames fixeren. Ten opzichte van een Vario-versie met aardingspin ligt het verschil in de elektrisch functie: deze variant is bewust zonder geïntegreerde aardingspin uitgevoerd en is geschikt voor concepten waarbij de potentiaalvereffening via ander systeemonderdelen plaatsvindt. Vergeleken met blanke aluminiumvarianten biedt de zwart geanodiseerde versie vooral optische voordelen bij donkere modules.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld modulair eindklemmen van K2 Systems, SCHLETTER of Renusol in aanmerking. Deze verschillen per systeem in railgeometrie, klembereik, aardingsconcept en montagetype. Directe uitwisselbaarheid is meestal alleen zinvol wanneer profiel, schroefkanaal en vrijgaven van de onderconstructie exact passen. Voor installaties met SL Rack RAIL systemen is deze klem daarom de systeemnabije en montagevriendelijke keuze.

Universele eindklem voor veel moduleframes en eenvoudige dakmontage

De Vario-constructie werd ontwikkeld voor een flexibele modulemontage op draagrails en ondersteunt een brede toepassing in het dagelijkse PV-gebruik. Door de klem op te tillen en 90° te draaien, kan hij snel aan de gewenste inbouwpositie worden aangepast. Dat vereenvoudigt het werk bij wisselende module-uitrichtingen en bespaart tijd op het dak.

Een verder voordeel ligt in de hoge systeemcompatibiliteit binnen de wereld van SL Rack RAIL. Dat vergemakkelijkt de planning, schept duidelijkheid bij de materiaalkeuze en kan de voorraadbeheer aanzienlijk vereenvoudigen. Optioneel verkrijgbare onderlegplaten kunnen het oplegvlak onder het zonnepaneel vergroten, wanneer dit in het project gewenst is. Zo ontstaat een montagevriendelijke en optisch passende oplossing voor moderne PV-installaties met hoge eisen aan functie en design.
