Description

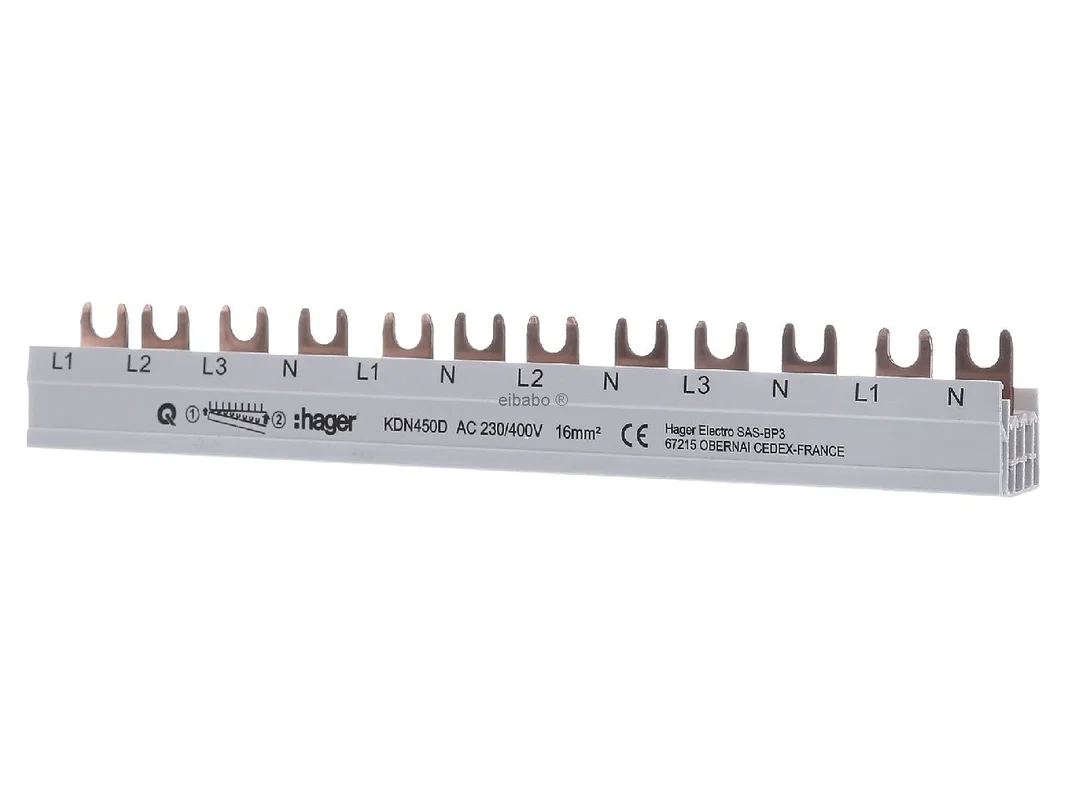

Faserail 3P,+N 80A 16qmm 12M – Phase busbar KDN450D – Hager – 3250613741075:

De Hager kamrails vork 4-polig 80A voor 3P+N voeding en 1P+N aftakkingen KDN450D is een compacte oplossing voor een nette, veilige en tijdbesparende bedrading in de verdeelbordbouw. Hij is ontworpen voor driefasige voeding met nulleider en ondersteunt 1P+N aftakkingen. Het geïsoleerde ontwerp, de vorkuitvoering en de doorsnede van 16mm² maken hem tot een praktische keuze voor moderne energieverdelingen.

Kamrail voor 3P+N voeding en 1P+N aftakkingen

Deze kamrail is ontwikkeld voor gestructureerde installaties in schakel- en onderverdelingen. Met 4 polen, 80A nominale stroom en een lengte van 210mm is hij geschikt voor veel toepassingen in de woningbouw, utiliteitsbouw en in kleine bedrijfsinstallaties. De vorkcontacten vergemakkelijken de aansluiting van passende Hager apparaten en helpen de bedradingstijd in vergelijking met afzonderlijke bruggen duidelijk te verminderen.

Producthighlights voordelen

• 4-polige uitvoering: Voor 3 fasen plus nulleider.
• 80A nominale stroom: Geschikt voor krachtige verdelingen.
• Vorkaansluiting: Snelle en overzichtelijke contactverbinding van passende componenten.
• 16mm² doorsnede: Solide basis voor betrouwbare stroomverdeling.
• Voor 3P+N voeding: Passend voor veel typische Hager opbouwen.
• Voor 1P+N aftakkingen: Praktisch bij gemengde verdeelconcepten.
• Geïsoleerde uitvoering: Biedt extra bescherming bij montage in de verdeler.
• Compacte lengte: 210mm voor 12 modules in rastermaat.
• Op maat af te knippen: Kan aan de opbouw van de installatie worden aangepast.
• Nette bedrading: Vermindert de bekabelingsinspanning en bevordert duidelijke structuren in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Artikelnaam	Hager kamrails vork 4-polig 80A voor 3P+N voeding en 1P+N aftakkingen KDN450D
Artikelnummer fabrikant	KDN450D
EAN	3250613741075
Catalogus	Kamrail
Producttype	Kamrail
Uitvoering van de elektrische aansluiting	Vork
Aantal polen	4
Aantal fasen	3
Nominale duurstroom Iu	80A
Max. nominale bedrijfsspanning Ue	400V
Nominale stootspanning	4kV
Aansluitdoorsnede	16mm²
Lengte	210mm
Steekmaat	17,8mm
Geschikt voor aantal modules	12
Geschikt voor apparaten met N-leider	ja
Geschikt voor apparaten met hulpschakelaar	nee
Geïsoleerd	ja
Op maat af te knippen	ja
Kleur	grijs

Voordelen bij inzet, systeemkeuze en passende alternatieven

In de praktijk scoort deze kamrail vooral met een duidelijke structuur, korte montagetijd en hoge systeemnabijheid. Hij is bijzonder geschikt wanneer een 3P+N voeding over meerdere 1P+N stroomkringen verdeeld moet worden. Dat bespaart ruimte in de verdeler en zorgt voor een rustig en goed navolgbaar intern beeld.

• Efficiënte montage: Minder afzonderlijke aders, minder bruggen, meer orde.
• Net verdelerbeeld: Ideaal voor normconforme en overzichtelijke opbouwen.
• Passend voor Hager systemen: Goed afgestemd op veel modulaire beveiligings- en schakelapparaten van de fabrikant.
• Flexibel op maat maken: Voordelig bij aangepaste veldbreedtes of gemengde rijen.
• Geschikt voor N-leider-concept: Zinvol bij toepassingen met 1P+N aftakkingen.

Binnen het Hager assortiment zijn kamrails met een ander aantal polen, een andere contactvorm of een andere doorsnede verkrijgbaar. Ten opzichte van 1-polige of 3-polige varianten biedt deze 4-polige uitvoering het duidelijke voordeel dat de nulleider direct in het railsysteem wordt meegevoerd. Dat is vooral belangrijk wanneer 1P+N apparaten gevoed moeten worden. Varianten met pencontact in plaats van vork zijn eerder bedoeld voor andere apparaataansluitingen. Daarom moet de contactvorm altijd bij het apparaattype passen.

Vergeleken met kortere Hager rails is deze versie ontworpen voor 12 modules en daarmee voor compacte, maar niet te kleine rijen. Ten opzichte van uitvoeringen met een lagere nominale stroom biedt hij meer reserves voor passende toepassingen. Doorslaggevend blijft altijd de vrijgave van het gebruikte apparaat en de concrete opbouw van de verdeling.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare producten te vinden, bijvoorbeeld van ABB, Siemens of Eaton. ABB biedt afhankelijk van de serie eveneens geïsoleerde kamrails voor modulaire beveiligingsapparaten, echter vaak met een afwijkende geometrie van de contacten. Siemens heeft vergelijkbare verzamelrails voor SENTRON-toepassingen, die in de regel op het eigen apparaatprogramma zijn afgestemd. Eaton heeft passende oplossingen voor xPole-systemen, die kunnen verschillen in contactbeeld en compatibiliteit. Een directe uitwisseling is daarom alleen zinvol wanneer polenbeeld, raster, contactvorm en apparaattoelating exact overeenkomen.

Toepassingsgebieden en technische meerwaarde voor de verdeelbordbouw

De Hager kamrails vork 4-polig 80A voor 3P+N voeding en 1P+N aftakkingen KDN450D is bedoeld voor toepassingen waarbij een driefasige voeding met nulleider in een compacte rij netjes verdeeld moet worden. Hij combineert 3P+N voeding met 1P+N aftakkingen en is daarmee geschikt voor veel verdelingen in de woningbouw, utiliteitsbouw en kleinere bedrijfsinstallaties.

• 3P+N voeding: Geschikt voor opbouwen met drie fasen en nulleider.
• 1P+N aftakkingen: Praktisch voor nageschakelde eenfasige stroomkringen met nulleider.
• Vorksysteem: Goed voor passende modulaire apparaten met geschikte opname.
• 12 modules: Passend voor compacte rijen met duidelijke structuur.
• 16mm² en 80A: Ontworpen voor een belastbare en betrouwbare verdeling.
• 4kV stootspanning: Ondersteunt een robuuste inzet in de verdeelomgeving.

Deze kamrail is een sterke keuze voor iedereen die in de verdeelbordbouw inzet op een compacte, veilige en systeemconforme energieverdeling met 3P+N voeding en 1P+N aftakkingen.
