Description

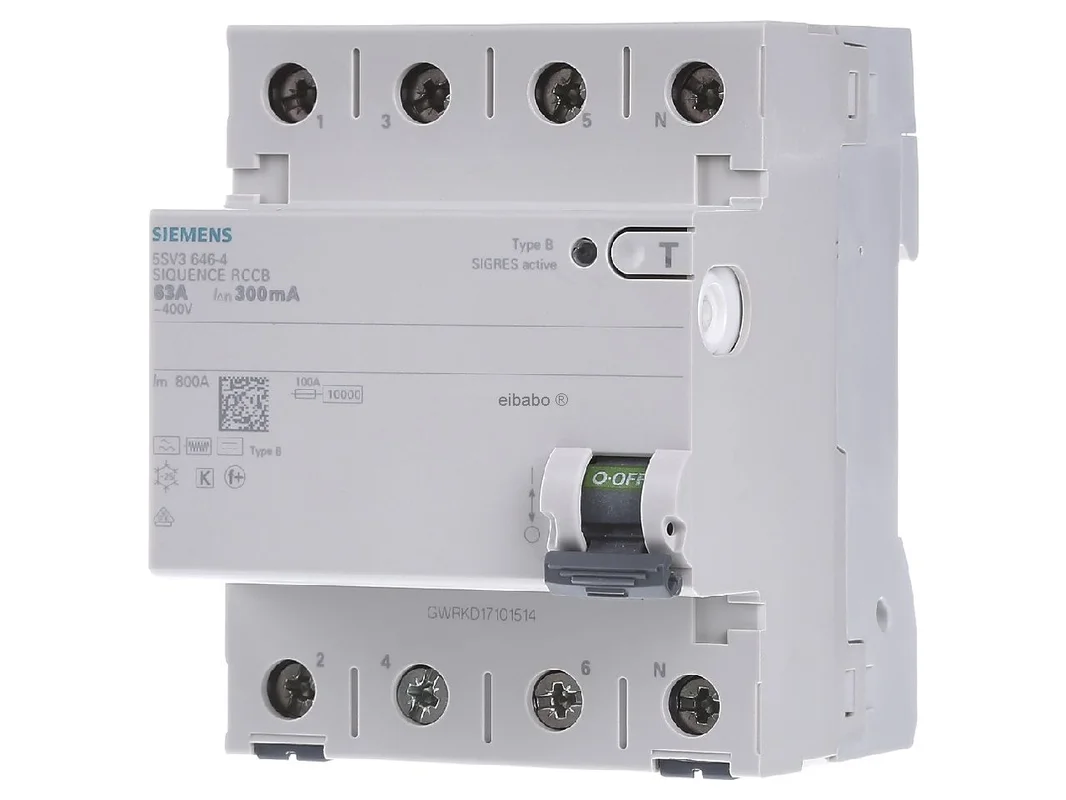

FI-stroomonderbreker type B, 300mA, 63A – Aardlekschakelaar 4-p 5SV3646-4 – Siemens – 4001869549088:

De Siemens aardlekschakelaar 4-polig type B kortstondig vertraagd 63A 300mA 5SV3646-4 is ontworpen voor veeleisende netvormen en gevoelige elektrische installaties. Als aardlekschakelaar uit de SENTRON-serie beschermt hij personen en materiële waarden betrouwbaar tegen elektrische schokken en ondersteunt hij een hoog niveau van bedrijfszekerheid. De kortstondig vertraagde uitschakeling helpt ongewenste afschakelingen bij kortstondige lekstromen te verminderen en maakt het apparaat tot een sterke keuze voor industriële en commerciële toepassingen.

Nauwkeurige aardlekbeveiliging voor complexe installaties met type B

Dit model detecteert naast wissel- en pulserende foutstromen ook gladde gelijkfoutstromen. Daardoor is het bijzonder geschikt voor omvormers, laadinfrastructuur, aandrijvingen, machines en andere toepassingen met vermogenselektronisch componenten. De 4-polige uitvoering voor 400 V AC, de nominale stroom van 63 A en de nominale foutstroom van 300 mA bieden een robuuste oplossing voor moderne verdelers met verhoogde eisen aan bescherming en beschikbaarheid.

Producthighlights voordelen

• Type B: Detecteert ook gladde gelijkfoutstromen en is daardoor geschikt voor veel veeleisende verbruikers.
• Kortstondig vertraagd: Vermindert foutieve uitschakelingen bij kortstondige storingspieken en verhoogt de beschikbaarheid van de installatie.
• 4-polige uitvoering: Geschikt voor draaistroomnetten met 400 V AC.
• 63 A nominale stroom: Voor krachtige stroomkringen in handel en industrie.
• 300 mA nominale foutstroom: Zinvol voor beveiligingstaken met focus op personen- en installatiebeveiliging, afhankelijk van het concept van de installatie.
• SIGRES-uitvoering: Ontworpen voor zware omgevingsomstandigheden en met verlengd testinterval.
• Aanraak- en grijpbeveiliging: Ondersteunt een veilige installatie in de schakelkast.
• Schuif-hand-bediening: Gereedschapsloos losmaken van de DIN-rail of uit de railverbindingsset.
• Uitbreidbaar: Uit te bouwen met passend toebehoren uit het Siemens systeembouwpakket.
• Datamatrix-code op het apparaat: Snelle toegang tot technische gegevens via app in het geval van service.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens aardlekschakelaar 4-polig type B kortstondig vertraagd 63A 300mA 5SV3646-4 5SV36464
Artikelnummer fabrikant	5SV3646-4
EAN	4001869549088
Catalogus	Aardlekschakelaar
Productreeks	SENTRON 5SV3
Type apparaat	Aardlekschakelaar
Aantal polen	4-polig
Foutstroomtype	Type B
Uitschakelkarakteristiek	kortstondig vertraagd
Nominale stroom	63 A
Nominale foutstroom	300 mA
Nominale spanning AC	400 V
Kortsluitvastheid	10 kA
Max. toegestane voorzekering	100 A
Mechanische levensduur	10.000 schakelingen
Vermogensverlies	5 W per pool, max. 15 W
Geleiderdoorsnede eendraads	0,75 tot 35 mm²
Geleiderdoorsnede meerdradig	0,75 tot 35 mm²
Aansluitwijze	Schroefklem
Aanhaalmoment	2,5 tot 3 Nm
Inbouwpositie voeding	boven of onder
Bouwbreedte	72 mm
Hoogte	90 mm
Diepte	70 mm
Overspanningscategorie	III
Bijzonderheid	SIGRES, siliconenvrij, extra voorzieningen inbouwbaar

Beveiligingsconcept, toepassingsvoordelen en verschillen met vergelijkbare aardlekoplossingen

In de praktijk overtuigt de Siemens aardlekschakelaar 4-polig type B kortstondig vertraagd 63A 300mA 5SV3646-4 vooral daar waar elektronisch belastingen de klassieke beveiliging met type A aan haar grenzen brengen. Frequentieomvormers, laadpunten, installaties met gelijkrichtertechniek of industriële aandrijvingen kunnen foutstroomvormen opwekken die een type-B-apparaat veilig moet herkennen. De kortstondig vertraagde uitvoering is daarbij voordelig wanneer een hoge installatiebeschikbaarheid gevraagd is en korte transiënte effecten niet direct tot een uitschakeling mogen leiden.

Binnen het Siemens-portfolio onderscheidt dit apparaat zich duidelijk van type-A-aardlekschakelaars. Type-A-varianten zijn meestal bedoeld voor klassieke wisselstroom- en pulserende gelijkfoutstromen. Voor standaardstroomkringen zijn ze vaak voldoende, maar bij vermogenselektronisch toepassingen niet altijd de beste keuze. Vergeleken met selectieve Siemens-modellen, bijvoorbeeld met vergelijkbare kerngegevens en selectieve uitschakeling, is de kortstondig vertraagde versie eerder ontworpen voor afgestemde vertraging bij storingsinvloeden, terwijl selectieve apparaten sterker gericht zijn op gelaagdheid in meertraps beveiligingsconcepten.

Wanneer binnen de Siemens SENTRON-familie vergelijkbare 4-polige apparaten met 300 mA worden bekeken, ligt het belangrijkste verschil meestal in foutstroomtype, uitschakelgedrag en doeltoepassing. Type B is de juiste optie voor complexe gelijkrichterbelastingen. Type A is meer geschikt voor conventionele verbruikers. Selectieve uitvoeringen tonen hun sterke punten in bovenliggende verdelers wanneer gerichte selectiviteit tussen meerdere beveiligingsorganen gewenst is.

Ook in de marktvergelijking is de indeling duidelijk: apparaten van ABB, Eaton of Schneider Electric bieden eveneens type-B-aardlekschakelaars voor veeleisende netten. Verschillen zijn vaak te zien in het toebehorensysteem, bedieningsconcept, bouwvorm of bij de integratie in bestaande schakelinstallaties. Voor gebruikers die al op Siemens SENTRON vertrouwen, is de systeemnabijheid een groot voordeel, omdat toebehoren, railomgeving en uitbreidingsopties binnen hetzelfde bouwpakket blijven. Dat vergemakkelijkt planning, montage en latere uitbreidingen.

• Voordeel bij omvormertechniek: Geschikt voor installaties met frequentieregelde aandrijvingen en vermogenselektronica.
• Voordeel bij laadinfrastructuur: Type B is bijzonder relevant voor toepassingen met mogelijke DC-foutstromen.
• Voordeel bij industriële installaties: Kortstondige vertraging ondersteunt een stabielere werking bij kortdurende lekstroompieken.
• Ten opzichte van type A: Aanzienlijk breder detectiespectrum bij foutstroomvormen.
• Ten opzichte van selectieve varianten: Focus ligt sterker op kortstondige vertraging dan op gefaseerde selectiviteit.
• In systeemvergelijking: Bijzonder passend bij bestaande Siemens SENTRON-infrastructuur.

Toepassingsgebieden

• Industriële verdelers: Voor machines, aandrijvingen en veeleisende onderverdelingen.
• Gebouwtechniek: Voor installaties met moderne vermogenselektronica.
• Laadinfrastructuur: Geschikt voor toepassingen met mogelijke gladde gelijkfoutstroom.
• Werkplaats en handel: Voor robuuste beveiligingsconcepten in een professionele omgeving.
• Schakelinstallatiebouw: Geschikt voor normconforme en uitbreidbare installaties op DIN-rail.

Meerwaarde van Siemens SENTRON-techniek en SIGRES-uitvoering

De SENTRON-serie staat voor doordachte beveiligingstechniek met praktijkgerichte details. Daartoe behoren de standaard grijp- en aanraakbeveiliging voor meer veiligheid bij de montage, evenals de comfortabele schuif-hand-bediening voor gereedschapsloos losmaken van de DIN-rail of uit de railverbindingsset. Dat bespaart tijd bij service en vergemakkelijkt vervanging in het veld.

Extra nut biedt de SIGRES-uitvoering voor zware omgevingsomstandigheden. Deze variant is afgestemd op hoge betrouwbaarheid op veeleisende toepassingslocaties en maakt een verlengd testinterval mogelijk. In onderhoud en gebruik kan dat vooral interessant zijn wanneer installaties niet gemakkelijk toegankelijk zijn of een stabiele continue werking hoge prioriteit heeft.

De op het apparaat aangebrachte Datamatrix-code zorgt voor snelle toegang tot technische gegevens en productinformatie. Dat vereenvoudigt service, documentatie en identificatie direct ter plaatse. Samen met het uitbreidbare toebehoren uit het Siemens systeembouwpakket ontstaat zo een toekomstbestendige aardlekoplossing voor moderne energieverdelingen.

Deze aardlekschakelaar is een krachtige keuze voor professionele gebruikers die bij complexe elektrische installaties inzetten op nauwkeurige foutstroomdetectie, hoge bedrijfszekerheid en goede systeemintegratie.
