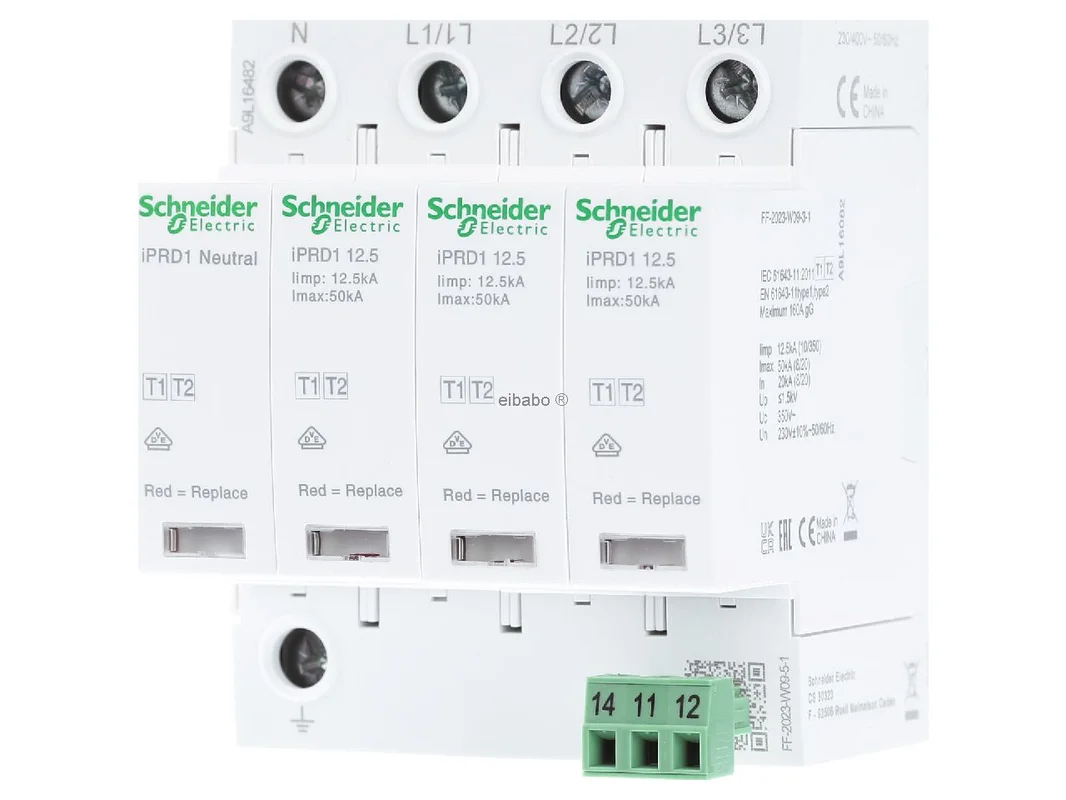

Gecombineerde afleider voor signaalsystemen A9L16482 – Schneider Electric – 3606481490223:

De Schneider Electric combinatie-afleider type 1+2 3P+N 400V AC Imax 50kA met meldcontact A9L16482 is ontworpen voor de betrouwbare bescherming van verdelers in woningbouw, utiliteitsbouw en kleinere bedrijfsinstallaties. Het apparaat uit de Acti9-serie begrenst overspanningen door gedeeltelijke bliksemstromen en schakelhandelingen in een vroeg stadium en helpt gevoelige bedrijfsmiddelen in de energieverdeling doeltreffend te beschermen. Dankzij steekbare beschermmodules, duidelijke defectindicatie en meldcontact zijn zowel een snelle visuele controle als de integratie in externe meldingstechniek mogelijk.

Combinatie-afleider voor veilige energieverdeling met meldcontact

Ontworpen voor 230/400V AC-netten biedt het model een krachtig afleidvermogen met 20kA nominale afleidstroom en tot 50kA maximale afleidstroom. De uitvoering 3-polig+N is geschikt voor meerfasige verdelers met nulleider. De draaibare sokkel vergemakkelijkt de montage, omdat de voeding naar keuze van boven of van onder kan worden aangesloten. Dat zorgt voor meer vrijheid bij de planning in de schakelkast en ondersteunt een nette kabelgeleiding.

Producthighlights voordelen

• Type 1+2 bescherming: Combineert grove en middenbeveiliging voor de hoofdverdeler in één apparaat.
• Hoog afleidvermogen: Met In 20kA en Imax 50kA ontworpen voor hoge stootbelastingen.
• 3P+N opbouw: Geschikt voor driefasige netten met nulleider.
• Meldcontact: Maakt de externe melding van een defect aan meldkamer of gebouwtechniek mogelijk.
• Steekbare modules: Beschermmodules zijn vervangbaar, wat onderhoud en service vereenvoudigt.
• Rode defectindicatie: De toestand van het apparaat is direct ter plaatse snel herkenbaar.
• Draaibare sokkel: Ondersteunt voeding van boven of onder en vereenvoudigt de inbouw.
• Conform normen: Geschikt voor toepassingen volgens IEC 61643-11 en EN 61643-11.
• Voor TT en TN-S: Zinvol voor typische netten in moderne gebouwverdeling.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric combinatie-afleider type 1+2 3P+N 400V AC Imax 50kA met meldcontact A9L16482
Artikelnummer fabrikant	A9L16482
EAN	3606481490223
Catalogus	Combinatie-afleider energietechniek
Productserie	Acti9 iPRD1
Apparaattype	Combinatie-afleider type 1+2
Uitvoering	3P+N
Nominale spanning Un	230/400V AC
Max. continue bedrijfsspanning Uc	350V L/N, 255V N/PE
Nominale afleidstroom In	20kA
Max. afleidstroom Imax	50kA
Stootstroom Iimp	50kA N/PE, 12,5kA L/N
Beschermingsniveau Up	onder 1,5kV
Beschermingstechniek	MOV + GDT
Meldcontact	ja, 1 wisselcontact
Lokale indicatie	witte bedrijfsindicatie, rode defectindicatie
Montage	DIN-rail, clip-on
Sokkel	draaibaar
Beschermingsgraad	IP20, in modulaire behuizing tot IP40
Geschikte netvorm	TT, TN-S
Kortsluitvastheid	50kA
Aansluitwijze	tunnelklemmen
Geleiderdoorsnede massief	tot 35mm²
Geleiderdoorsnede flexibel	tot 25mm²
Striplengte	14mm
Aanhaalmoment	3,5Nm
Breedte	72mm
Hoogte	89mm
Diepte	69mm
Gewicht	619g
Bedrijfstemperatuur	-25°C tot +60°C
Opslagtemperatuur	-40°C tot +80°C
Normen	IEC 61643-11:2011, EN 61643-11:2012, type 1 + 2

Beschermingsconcept, toepassing en afbakening ten opzichte van vergelijkbare afleiders

De combinatie-afleider is een sterke keuze voor hoofdverdelers, onderverdelers met verhoogde beschermingsbehoefte en voor gebouwen met bliksembeveiligingsconcept of een blootgestelde ligging. Hij combineert type 1 en type 2 in een compacte oplossing en is daarmee geschikt voor gebieden waarin gedeeltelijke bliksemstromen en transiënte overspanningen samen in aanmerking moeten worden genomen. Dit is bijzonder nuttig bij moderne gebouwtechniek met gevoelige elektronica, bijvoorbeeld in verwarming, smart home, netwerktechniek of laadinfrastructuur.

• Voordeel in gebruik: Het meldcontact ondersteunt de statusmelding aan gebouwbeheersysteem of signaalgever.
• Voordeel bij service: Steekbare modules verkorten stilstand en vergemakkelijken de vervanging bij onderhoud.
• Voordeel bij planning: De draaibare sokkel helpt bij beperkte inbouwruimte en nette bedrading.
• Voordeel bij bescherming: Type 1+2 is geschikt voor het vroege inbouwpunt in de verdeling en vermindert vervolgrisico’s voor nageschakelde apparaten.

Binnen het Schneider Electric programma onderscheidt dit model zich van zuivere type 2 afleiders doordat het ook is bedoeld voor de afleiding van gedeeltelijke bliksemstromen. Ten opzichte van eenvoudigere varianten zonder meldcontact biedt het een duidelijke meerwaarde voor bewaakte installaties. Ten opzichte van uitvoeringen voor andere netvormen of andere polige configuraties is dit apparaat gericht ontworpen voor 3P+N-toepassingen in TT- en TN-S-netten. Wie alleen een nageschakelde onderverdeler zonder behoefte aan gedeeltelijke bliksemstroom wil beschermen, kiest binnen dezelfde fabrikant vaak voor een zuivere type 2 afleider. Voor hoofdverdelers met hogere beschermingseisen is de hier beschreven combinatie-oplossing meestal de geschiktere keuze.

Vergelijkbare apparaten van andere gerenommeerde fabrikanten zijn bijvoorbeeld combinatie-afleiders uit de series DEHNshield van DEHN, VAL-MS-T1/T2 van Phoenix Contact of OVR T1-T2 van ABB. Deze producten vervullen een vergelijkbaar basisdoel, maar verschillen per serie in meldcontact, modulewissel, bouwvorm, netsysteem en bedradingsconcept. Bij de selectie moeten daarom steeds netvorm, inbouwplaats, vereiste afleidwaarde, voorzekering en de samenhang met de aanwezige verdeling worden gecontroleerd.

Toepassingsgebieden en aanvullende praktijkgegevens voor de planning

In de praktijk is de afleider geschikt voor energieverdelers in woongebouwen, kleine bedrijfseenheden, kantoorruimten en technische installaties met gevoelige eindapparaten. De combinatie van 3P+N-opbouw, 230/400V AC nominale spanning en hoge stootvastheid ondersteunt de inzet in meerfasige verdelers met nulleider. De optische statusindicatie maakt directe controle op het apparaat mogelijk, terwijl het externe meldcontact een koppeling met storingsmelding of gebouwautomatisering mogelijk maakt.

Aanvullend nut bieden de normconforme uitvoering volgens IEC 61643-11 en EN 61643-11, de compacte breedte van 72mm en de DIN-railmontage. De beschermmodules zijn steekbaar en vervangbaar, wat de onderhoudsinspanning kan verlagen. Met bedrijfstemperaturen van -25°C tot +60°C is het apparaat geschikt voor veel typische omgevingen in de schakelkast. Voor de bedrading zijn tunnelklemmen voor massieve en flexibele geleiders beschikbaar, wat een nette en veilige integratie in de verdeling ondersteunt.
