Description

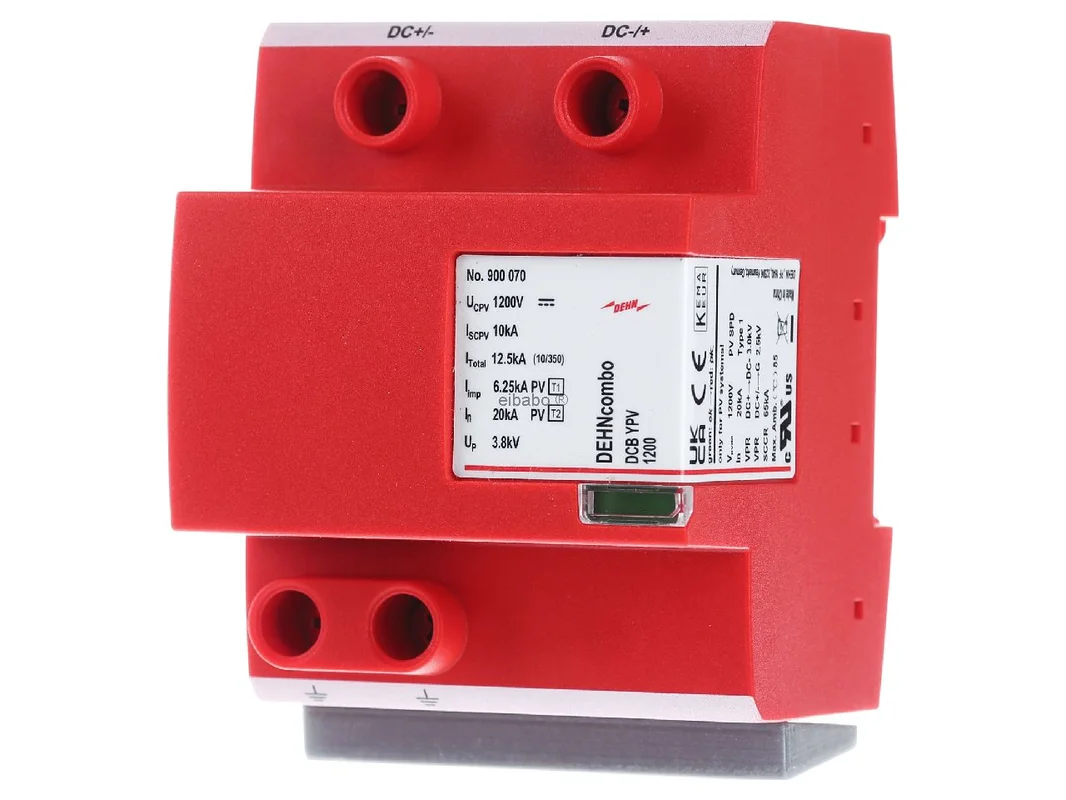

Gecombineerde afleider voor voedingssystemen 900070 – Dehn – 6942299504521:

De DEHN combinatie-afleider type 1+2 voor fotovoltaïsche installaties 2-polig 900070 is ontworpen voor de doeltreffende bescherming van PV-generatorstroomkringen aan de DC-zijde. Hij beschermt omvormers en ander installatieonderdelen tegen overspanningen evenals tegen de gevolgen van hoge bliksemstromen. Daardoor is het apparaat geschikt voor veeleisende PV-installaties waarbij een hoge mate van beschikbaarheid en installatiebescherming vereist is.

Efficiënte DC-overspanningsbeveiliging voor PV-installaties met de DEHN combinatie-afleider type 1+2 voor fotovoltaïsche installaties 2-polig 900070

Als type 1+2 combinatie-afleider verenigt dit model bliksemstroom- en overspanningsbeveiliging in één compacte oplossing. De 3-traps DC-schakelvoorziening ondersteunt een veilige afleiding in geval van storing. Dankzij de gecombineerde scheidings- en kortsluitvoorziening is het product ontworpen voor professioneel gebruik in moderne fotovoltaïsche systemen. Het kan zowel bij geïnduceerde overspanningen als bij directe blikseminslag bijdragen aan de bescherming van gevoelige componenten.

Producthighlights voordelen

• Type 1+2 bescherming: Combineert bliksemstroom- en overspanningsbeveiliging in één apparaat.
• Voor PV-generatorstroomkringen: Speciaal ontwikkeld voor de DC-zijde van fotovoltaïsche installaties.
• 2-polige uitvoering: Passend voor typische toepassingen in het PV-bereik.
• Hoge systeemspanning: Geschikt voor PV-systemen tot 1200 V DC.
• Bescherming voor omvormers: Helpt gevoelige omvormers tegen schade te beschermen.
• 3-traps DC-schakelvoorziening: Voor een doordacht beschermingsconcept bij continubedrijf.
• Gecombineerde scheidingsfunctie: Met scheidings- en kortsluitvoorziening voor hoge bedrijfszekerheid.
• Compacte bouwvorm: Ruimtebesparend voor montage op de DIN-rail.
• Normconforme toepassing: Toepasbaar volgens IEC 60364-7-712 evenals volgens EN 61643-31.
• Veelzijdig inzetbaar: Geschikt voor geaarde en ongeaarde PV-systemen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Artikelnummer fabrikant	900070
EAN	6942299504521
Catalogus	Combinatie-afleider energietechniek
Productreeks	DEHNcombo YPV
Type	DCB YPV 1200
Producttype	Combinatie-afleider type 1+2 voor fotovoltaïsche installaties
Aantal polen	2-polig
Toepassingsgebied	PV-generatorstroomkringen
SPD volgens EN 61643-31 / IEC 61643-31	Type 1 + Type 2 / Klas I + Klas II
Maximale PV-spanning UCPV	≤ 1200 V DC
Totale ontladingsstootstroom	12,5 kA
Nominale ontladingsstootstroom 8/20 µs	20 kA
Bliksemstootstroom 10/350 µs	6,25 kA
Beschermingsniveau Up	≤ 3,8 kV
Kortsluitvastheid Iscpv	10 kA
Schakelvoorziening	3-traps DC-schakelvoorziening
Bijzondere functie	Gecombineerde scheidings- en kortsluitvoorziening
Montagewijze	DIN-rail
Bouwbreedte	4 TE
Beschermingsgraad	IP20
Bedrijfstemperatuur	-40 tot +80 °C
Statusindicatie	Mechanische functieweergave

Beschermingsconcept, toepassingsvoordelen en afbakening ten opzichte van vergelijkbare PV-afleiders

De DEHN combinatie-afleider type 1+2 voor fotovoltaïsche installaties 2-polig 900070 is vooral een sterke keuze wanneer aan de DC-zijde van een PV-installatie een compacte en tegelijk krachtige bescherming tegen bliksemstromen en overspanningen vereist is. Door de uitvoering als combinatie-afleider verminderd hij de planningsinspanning, omdat twee beschermingsfuncties in één apparaat zijn gebundeld. Dat is vooral voordelig bij dakinstallaties, commerciële PV-systemen en bij installaties met een hoge beschermingsbehoefte.

• Minder componenten: Type 1- en type 2-bescherming in slechts één apparaat.
• Gerichte omvormerbescherming: Bijzonder zinvol aan de DC-zijde vóór de omvormer.
• Compacte integratie: Goed geschikt bij beperkte ruimte in de verdeler.
• Voor hoge belasting: Ook ontworpen voor scenario’s met directe blikseminslag.
• Flexibele toepassing: Bruikbaar in geaarde en ongeaarde PV-concepten.

In vergelijking met zuivere type 2 PV-afleiders van dezelfde fabrikant biedt dit model een duidelijk uitgebreidere bescherming bij bliksemstroombelasting. Type 2-apparaten zijn vooral geschikt waar geen extern bliksembeveiliging aanwezig is of waar alleen transiënte overspanningen te verwachten zijn. De 900070 is daarentegen bedoeld voor veeleisendere toepassingen waarbij een robuustere beschermingswerking aan de DC-zijde vereist is.

Binnen de DEHNcombo YPV-familie zijn er ook varianten voor ander PV-spanningen. modellen met een hogere toegestane DC-spanning zijn eerder geschikt voor installaties met een overeenkomstig stringontwerp. Het wezenlijke verschil ligt daarbij in de maximaal PV-spanning en daarmee in het passende toepassingsgebied. Voor systemen tot 1200 V DC is deze uitvoering bijzonder gepast wanneer een normconforme en compacte combinatie-oplossing wordt gezocht.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld PV-afleiders van Phoenix Contact, CITEL of OBO Bettermann. Afhankelijk van de serie verschillen ze vooral in de interne beschermingstechniek, het beschermingsniveau, de modulair bouw en de uitvoering voor geaarde of geïsoleerde PV-systemen. Voor de keuze is daarom belangrijk of de betreft oplossing geschikt is voor 1200 V DC, de aanwezige netvorm en het gewenste bliksembeveiligingsniveau. De compatibiliteit moet altijd worden afgestemd op het installatieconcept, de omvormer en het DC-beschermingsschema.

Toepassingsgebieden in moderne PV-systemen

• Woongebouwen: Bescherming van de DC-zijde in particuliere zonne-installaties.
• Commerciële objecten: Zinvol voor PV-systemen met hoge eisen aan beschikbaarheid.
• Industrie: Voor robuuste beschermingsconcepten in complexe installaties.
• Omvormeromgeving: Voor de bescherming van gevoelige elektronica tegen overspanning.
• Installaties met bliksembeveiliging: Geschikt bij verhoogd risico door directe inwerking.

PV-combinatie-afleider met hoge gebruikswaarde en duidelijke systeemfunctie

Deze meerpolige combinatie-afleider uit de serie DEHNcombo YPV is ontwikkeld voor fotovoltaïsche generatorstroomkringen en voldoet aan de eisen als type 1 + type 2 volgens EN 61643-31. De geïntegreerde 3-traps DC-schakelvoorziening verhoogt de systeemveiligheid tijdens bedrijf. Daarnaast ondersteunt de gecombineerde scheidings- en kortsluitvoorziening een betrouwbaar beschermingsgedrag in geval van storing. Het apparaat dient ter bescherming van fotovoltaïsche omvormers tegen overspanningen en is ook geschikt voor toepassingen waarbij directe blikseminslagen in het beschermingsconcept moeten worden opgenomen. De toepassing kan volgens IEC 60364-7-712 voor fotovoltaïsche voedingssystemen plaatsvinden en maakt het product tot een professionele oplossing voor een veilige en duurzame PV-infrastructuur.
