Description

Hoofdverdelerset TopJob S – Accessoire voor terminal 821-122 – WAGO – 4045454962272:

De WAGO hoofdverdeler-set voor aardlekschakelaars op DIN-rail 821-122 is een doordachte oplossing voor een overzichtelijke, veilige en tijdbesparende hoofdverdeling. De set is ontworpen voor toepassingen met twee aardlekschakelaars en ondersteunt de nette bedrading van een voedingsaansluiting evenals de aansluiting van 14 wisselstroom- en 2 draaistroomkringen. Door de vooraf geconfigureerde samenstelling van passende TOPJOB® S componenten vereenvoudigt deze de gestructureerde opbouw in de verdeling en ondersteunt hij een normconforme, goed onderhoudbare installatie.

WAGO hoofdverdeler-set voor aardlekschakelaars op DIN-rail 821-122 voor moderne hoofdverdelingen

Bij schakelkastbouw en gebouwinstallatie telt elk detail. Deze hoofdverdeler-set combineert beproefde veerklemtechniek met een praktijkgerichte indeling voor de scheiding en verdeling van potentialen. Bijzonder belangrijk is de scheiding van de N-potentialen via scheidingsschuiven in de installatie-etageklem. Dat vergemakkelijkt de isolatieweerstandsmeting en schept goede voorwaarden voor service, controle en uitbreiding. De uitvoering voor de DIN-rail TH35 zorgt bovendien voor een snelle integratie in gangbare verdeelsystemen.

Producthighlights voordelen

• Ontworpen voor twee aardlekschakelaars: Ideaal voor hoofdverdelingen met gescheiden aardlekgebieden.
• Geschikt voor veel stroomkringen: Ondersteunt 14 wisselstroom- en 2 draaistroomkringen.
• Nette N-scheiding: N-potentialen kunnen gericht worden gescheiden voor meettaken.
• Met bedieningsopening: Vergemakkelijkt de hantering bij de bedrading en tijdens service.
• TOPJOB® S veerklemaansluiting: Zorgt voor een snelle, betrouwbare en onderhoudsarme contactverbinding.
• Montage op DIN-rail TH35: Voor de gangbare integratie in verdelingen en schakelkasten.
• Doordachte systeemopbouw: Belangrijke klemmen, rails en toebehoren zijn zinvol op elkaar afgestemd.
• Geschikt voor gestructureerde hoofdverdelingen: Ondersteunt overzicht, duidelijke toewijzing en korte montagetijden.
• Robuuste isolatiebehuizing van thermoplast: Voor duurzaam gebruik in veeleisende omgevingen.
• Hoge thermische bestendigheid: Ontworpen voor bedrijfstemperaturen tot 105 °C.
• UL 94 V0: Het isolatiemateriaal voldoet aan hoge eisen op het gebied van brandgedrag.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	Hoofdverdeler-set voor aardlekschakelaars op DIN-rail
Artikelnummer fabrikant	821-122
EAN	4045454962272
Productfamilie	TOPJOB® S
Catalogus	Installatie-etageklem
Producttype	Hoofdverdeler-set aardlek
Montagetype	DIN-rail TH35
Aansluittype	Veerklemaansluiting
Aansluitpositie	boven
Materiaal isolatiebehuizing	Thermoplast
Basiskleur	overig
Bedrijfstemperatuur	tot 105 °C
Brandbaarheidsklasse	UL 94 V0
Eindplaat vereist	ja
Uitvoering	voor 2 aardlekschakelaars
Geschikte stroomkringen	14 x wisselstroom, 2 x draaistroom
Bijzonderheid	met bedieningsopening, N-scheiding voor meting

Praktische voordelen, systeemopbouw en zinvolle alternatieven

In het dagelijks gebruik scoort de set met een zeer duidelijke taakverdeling. Hij bundelt de voeding, scheidt nulleiders netjes volgens aardlekgebieden en creëert een geordende structuur voor onderliggende stroomkringen. Dat is vooral bij nieuwbouw, ombouw of uitbreiding van onderverdelingen en hoofdverdelingen een echt voordeel. De geïntegreerde systeemlogica helpt bedradingsfouten te verminderen en het overzicht in de installatie te verbeteren.

• Snelle opbouw: De afgestemde componenten verminderen de plannings- en montage-inspanning.
• Hoog overzicht: Duidelijke toewijzing van L, N en PE ondersteunt service en foutopsporing.
• Meetvriendelijk: De N-scheiding is bijzonder praktijkgericht voor keuringen.
• Onderhoudsarm: De veerklemtechniek blijft ook bij trillingen en temperatuurschommelingen betrouwbaar.
• Systeemconsistentie: Ideaal voor installaties die consequent op TOPJOB® S zijn opgebouwd.

Binnen het WAGO-programma is vooral de hoofdverdeler-set 821-123 interessant als nabije alternatief. Deze is gericht op toepassingen waarbij aardlek- en installatieautomaatstructuren anders gecombineerd moeten worden. Terwijl de 821-122 duidelijk is ontworpen voor de verdeling met twee aardlekschakelaars, kan een aardlek-/automaatset zinvol zijn waar de beveiligings- en afgaande structuur in de verdeler anders wordt gepland. Voor projecten met focus op nette nulleiderscheiding en klassiek ingedeelde aardlekgebieden is de 821-122 vaak de gerichtere keuze.

Vergeleken met afzonderlijk samengestelde rijgklemmen biedt deze set een duidelijk praktisch voordeel: de componenten zijn functioneel op elkaar afgestemd en ontworpen voor de typische hoofdverdeling. Dat bespaart tijd bij selectie, stuklijstbeheer en opbouw. Losse klemmen zijn daarentegen in het voordeel wanneer een zeer vrije speciale configuratie gewenst is.

Als vergelijkbare oplossingen van ander gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld systemen van Phoenix Contact, Weidmüller of ABB in aanmerking. Phoenix Contact zet bij vergelijkbare rijgklemmen sterk in op modulair CLIPLINE-structuren, die veel vrijheidsgraad bij uitbreiding bieden. Weidmüller is met zijn Klippon Connect-oplossingen vaak een goede keuze bij zeer individuele klemconcepten. ABB biedt in de verdeelomgeving eveneens passende rijgklemmen en toebehoren, vaak met focus op de integratie in bredere schakelkast- en installatiesystemen. In de directe toepassing onderscheidt de WAGO-set zich vooral door de vooraf geconfigureerde samenstelling voor deze speciale aardlek-hoofdverdeling en door de typische TOPJOB® S bediening met veerklemtechniek.

Toepassingsgebieden

• Hoofdverdelingen: Voor de gestructureerde opbouw van aardlekgestuurde verdelingen.
• Gebouwinstallatie: Geschikt voor woningbouw, utiliteitsbouw en technische ruimtes.
• Schakelkastbouw: Goed geschikt voor normgerichte en overzichtelijke bedrading.
• Modernisering: Praktisch bij de ombouw van oudere verdelingen naar duidelijke aardlekstructuren.
• Test- en servicewerkzaamheden: Voordelig bij metingen dankzij scheidbare N-potentialen.

Componenten, opbouwprincipe en meerwaarde voor de planning

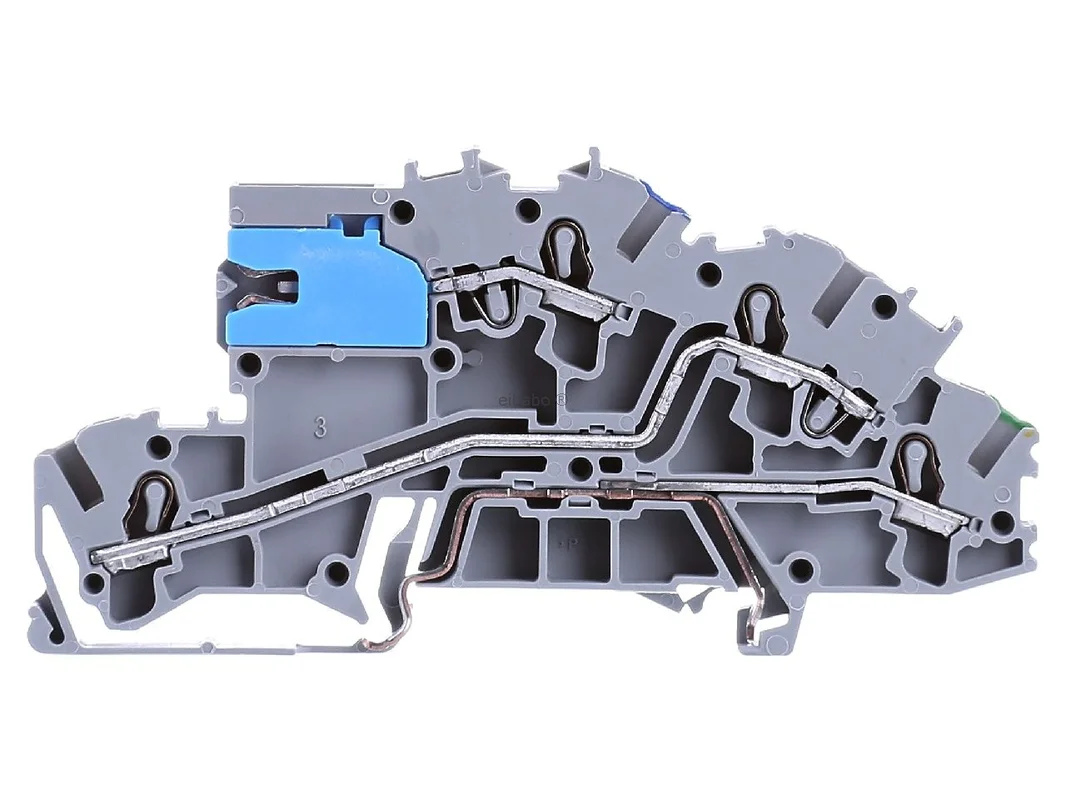

De set bevat alle essentiële onderdelen voor de bedrading van een voeding en voor de aansluiting van de voorziene stroomkringen. Daartoe behoren installatie-etageklemmen voor N, L en PE, extra klemmen voor geleiderverdeling, N-scheidingsklemmen, eind- en tussenplaten, verzamelrail met passende afdekking, eindklemmen, verzamelraildragers evenals materiaal voor de markering. Deze samenstelling bevordert een nette, navolgbare opbouw en ondersteunt een vlotte ingebruikname.

Bijzonder praktijkrelevant is de verdeling van de aardlekpotentialen via twee N-verzamelrails. Zo kunnen gescheiden aardlekgebieden netjes worden weergegeven en logisch in de verdeler worden geordend. De markeringscomponenten helpen daarbij om stroomkringen en potentialen goed zichtbaar te kenmerken. Dat verbetert niet alleen de eerste montage, maar ook later onderhoud, controle en uitbreiding.

De blokbreedte van circa 20,52 cm inclusief eindklem ondersteunt een compacte, goed planbare integratie op de DIN-rail. Daarmee is de set geschikt voor toepassingen waarbij een hoge functiedichtheid met een duidelijke structuur gevraagd is. Voor vakbedrijven die waarde hechten aan een afgestemd systeem, korte bedradingswegen en goede testbaarheid, vormt deze oplossing een overtuigende basis in de verdelerbouw.
