Hulpschakelaars 1 NO + 1 NC voor LS – Extra schakelaar voor modulaire apparaten 5ST3010 – Siemens – 4001869187402:

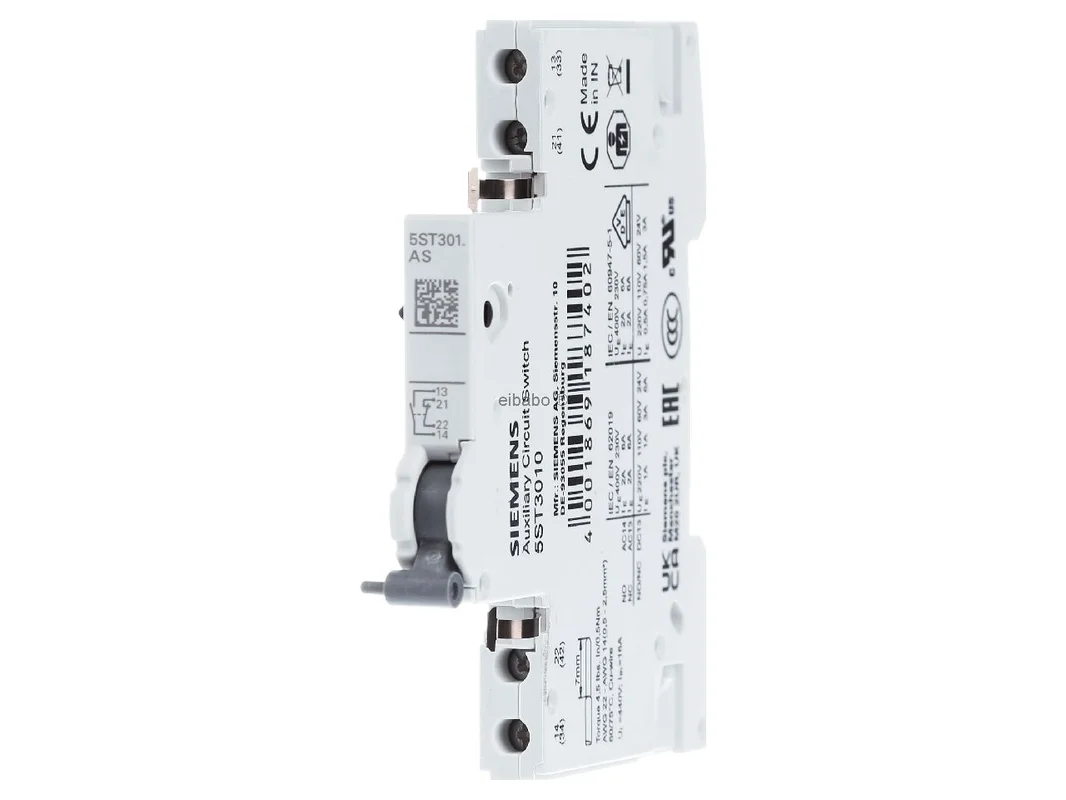

De Siemens hulpcontactschakelaar 5ST3010 is een nauwkeurig passende aanvullende component voor statusmelding in moderne verdeelinrichtingen. Met 1 maakcontact en 1 verbreekcontact breidt hij geselecteerde beveiligings- en schakelapparaten uit de SENTRON-serie uit met een duidelijke meldfunctie. Het onderdeel is universeel aanbouwbaar, comfortabel te monteren en ontworpen voor een veilige installatie met aanrakingsbeveiliging. Daarmee is de hulpcontactschakelaar ideaal voor toepassingen waarbij schakeltoestanden betrouwbaar geregistreerd en doorgegeven moeten worden.

Nauwkeurige statusmelding voor beveiligingsapparaten in de verdeelkast

Als accessoire voor installatieautomaten, aardlekautomaten en aardlekschakelaars ondersteunt de hulpcontactschakelaar een nette integratie in besturings-, signaal- en meldconcepten. Hij is ontwikkeld voor geselecteerde Siemens-apparaatfamilies en overtuigt door een eenvoudige aansluiting in de schakelkast. Zo kunnen bedrijfstoestanden efficiënt worden bewaakt, zonder af te zien van een compacte en systeemconforme oplossing.

Producthighlights voordelen

• 1 maakcontact + 1 verbreekcontact: Ideaal voor duidelijke status- en meldsignalen.
• Systeemconform: Geschikt voor meerdere Siemens beveiligingsapparaten en schakelaars.
• Universeel aanbouwbaar: Flexibel inzetbaar in veel verdeelkasten.
• Eenvoudige montage: Comfortabele aanbouw en aansluiting in het systeem.
• Veilig geïnstalleerd: Met standaard aanrakingsbeveiliging.
• Voor meldtaken: Ondersteunt de doorgifte van schakeltoestanden.
• Compacte bouwvorm: Goed geschikt voor gestructureerde inbouwsituaties.
• Origineel Siemens accessoire: Ontwikkeld voor een hoge pasnauwkeurigheid binnen de SENTRON-omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens hulpcontactschakelaar 1 maakcontact 1 verbreekcontact voor installatieautomaten en aardlekautomaten 5ST3010
Artikelnummer fabrikant	5ST3010
EAN	4001869187402
Catalogus	Aanvullend apparaat
Producttype	Hulpcontactschakelaar
Contacttype	1 maakcontact + 1 verbreekcontact
Apparaatmontage	universeel aanbouwbaar
Breedte in module-eenheden	1
Nominale spanning	400 V
Compatibele installatieautomaten	5SL, 5SY, 5SP
Compatibele inbouwschakelaars	5TL1
Compatibele aardlekautomaten	5SU1
Compatibele aardlekschakelaars	5SV
Opmerking over toepassing	Bij 5SU1 is handgreepkoppelstuk 5ST3805-1 vereist
Systeemserie	SENTRON 5ST3
Functie	Aanvullende component voor aardlekbeveiligingen en installatieautomaten
Montagevoordeel	eenvoudig en comfortabel te monteren en aan te sluiten
Veiligheidskenmerk	standaard aanrakingsbeveiliging

Hulpcontactschakelaar voor meldtaken, systeemuitbreiding en passende alternatieven

In gebruik biedt dit accessoire vooral meerwaarde daar waar schakeltoestanden van beveiligingsapparaten zichtbaar of elektrisch verder verwerkt moeten worden. Typische voordelen zijn een duidelijke terugmelding, nette integratie in besturingen en een systeemconforme uitbreiding van bestaande Siemens-verdeelinrichtingen. Door de combinatie van 1 maakcontact en 1 verbreekcontact is een flexibele signaallogica mogelijk, bijvoorbeeld voor melding, vergrendeling of statusindicatie.

Binnen het assortiment van de fabrikant is de 5ST3010 vooral dan de juiste keuze wanneer een klassiek hulpcontact voor compatibele installatieautomaten, aardlekautomaten en aardlekschakelaars nodig is. Andere aanvullende modules uit dezelfde serie kunnen afhankelijk van de uitvoering eerder zijn ontworpen voor pure signalering, uitschakeling of speciale functies. Het wezenlijke verschil ligt daarom meestal in de contactfunctie en in het betreffende toepassingsdoel: hulpcontactschakelaars dienen voor statusmelding, terwijl andere modules eerder uitschakel- of foutmeldsignalen registreren.

In vergelijking met vergelijkbare Siemens-uitbreidingen voor dezelfde apparaatseries scoort deze uitvoering met een uitgebalanceerde contactcombinatie van één maakcontact en één verbreekcontact. Dat is bijzonder praktisch wanneer tegelijkertijd een openend en een sluitend signaal nodig is. Bij toepassingen met aardlekautomaat 5SU1 moet erop worden gelet dat het handgreepkoppelstuk 5ST3805-1 noodzakelijk is. Dit punt kan bij vergelijkbare inbouwsituaties doorslaggevend zijn voor de juiste planning.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van de apparaatfamilie bijvoorbeeld hulpcontactschakelaars van ABB, Hager of Eaton in aanmerking. Deze onderdelen vervullen vaak een vergelijkbare basistaak, maar zijn doorgaans afgestemd op de betreffende series beveiligingsschakelaars van de eigen fabrikant. Het centrale verschil ligt daarom meestal in de mechanische compatibiliteit, in de contactconfiguratie of in de passende systeemomgeving. Voor een veilige keuze moet altijd de vrijgave voor de betreffende apparaatserie worden gecontroleerd.

Toepassingsgebieden

• Onderverdelingen: Voor de melding van schakeltoestanden in gebouwen en installaties.
• Schakelkastbouw: Zinvol bij compacte en duidelijk gestructureerde opbouwen.
• Gebouwtechniek: Voor signaaldoorgifte naar besturing, weergave of gebouwbeheersysteem.
• Industriële toepassingen: Ondersteunt de statusbewaking van beveiligingsapparaten.
• Modernisering: Praktisch voor de functionele uitbreiding van bestaande Siemens-systemen.

Meerwaarde voor compatibiliteit, montage en veilig gebruik

De hulpcontactschakelaar is als aanvullende component van de serie SENTRON 5ST3 ontworpen voor aardlekbeveiligingen en installatieautomaten. Hij kan universeel worden aangebouwd en zorgt zo voor een hoge flexibiliteit bij planning en retrofit. De montage is gericht op een eenvoudige en comfortabele uitvoering, wat de inbouw in de verdeelkast vergemakkelijkt. Een extra pluspunt is de standaard aanrakingsbeveiliging, die de veiligheid bij de installatie betrouwbaar ondersteunt. De uitvoering is compatibel met installatieautomaten uit de series 5SL, 5SY en 5SP, met inbouwschakelaars 5TL1, met aardlekautomaten 5SU1 en met aardlekschakelaars 5SV. Bij gebruik met 5SU1 is het handgreepkoppelstuk 5ST3805-1 vereist. Daarmee is het onderdeel bijzonder geschikt voor gebruikers die een systeemgetrouwe en praktijkgerichte uitbreiding van hun Siemens-beveiligingstechniek zoeken.
