Hulsbehuizing Han 16B-gg-M32 – Steek de behuizing in voor de connector van de industrie 19 30 016… – Harting – 5713140126008:

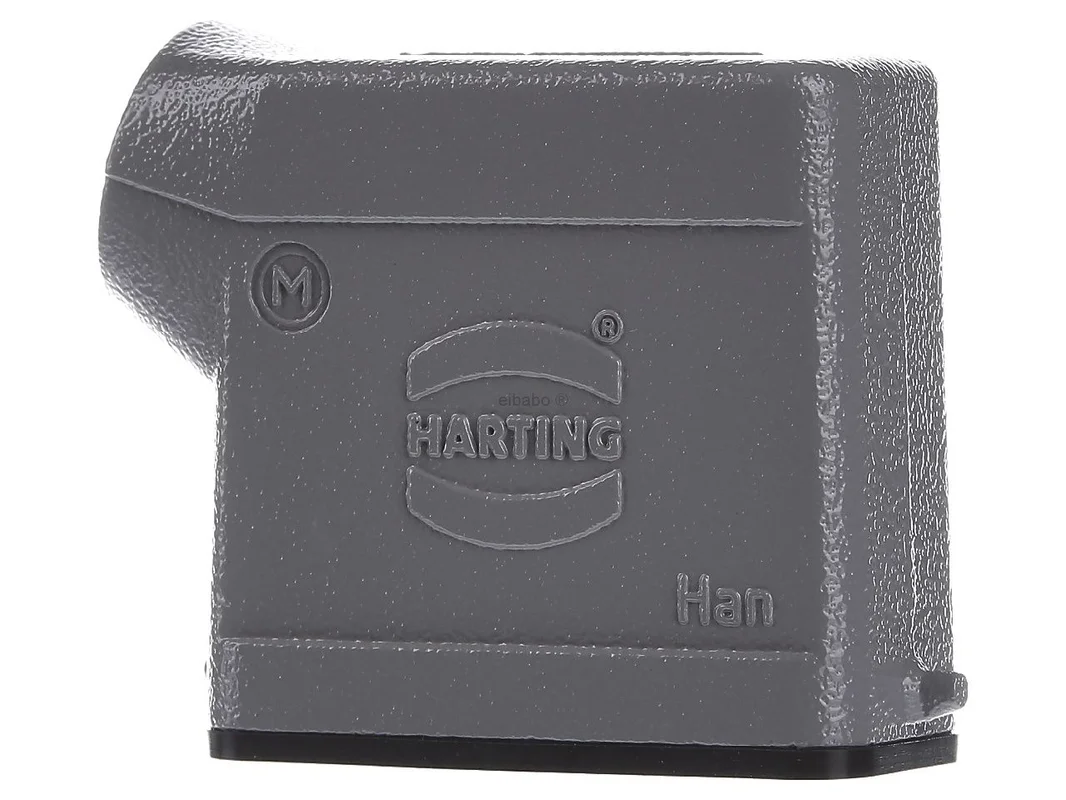

De Harting opbouwbehuizing voor industriële connectoren Han B 19 30 016 0427 is ontworpen voor robuuste verbindingen in industriële omgevingen. De hoge bouwvorm, de rechte kabelinvoer met 1x M32 en de slijtvaste behuizing van spuitgietaluminium maken het tot een krachtige oplossing voor machinebouw, installatietechniek en veeleisende energietoevoer. De stofgrijze poedercoating in RAL 7037 vult de hoge mechanische bestendigheid aan en zorgt voor een professionele uitstraling.

Harting opbouwbehuizing Han B voor veilige industriële verbindingen

Deze behuizing in bouwgrootte 16 B is ontworpen voor Han B connectoren en ondersteunt een betrouwbare interface bij stroom-, signaal- en datatoepassingen. De hoge bouwvorm biedt meer ruimte voor het aansluitgedeelte. De bovenste, rechte kabelinvoer vergemakkelijkt een nette kabelgeleiding wanneer kabels axiaal moeten worden ingevoerd. Dankzij de stabiele metalen uitvoering is de behuizing bijzonder geschikt voor ruwe toepassingslocaties met verhoogde eisen aan bescherming en duurzaamheid.

Producthighlights voordelen

• Hoge bouwvorm: Meer ruimte in de aansluitruimte voor passende inzetstukken en een overzichtelijke bedrading.
• Rechte kabelinvoer: Ideaal voor kabelgeleiding van bovenaf bij duidelijke en lineaire inbouwsituaties.
• 1x M32 kabeluitgang: Geschikt voor toepassingen met een grotere kabeldiameter en robuuste toevoer.
• Bouwgrootte 16 B: Beproefd formaat voor veel industriële connectoren uit de Han B-serie.
• Spuitgietaluminium: Hoge sterkte, goede bestendigheid en lange levensduur in de industriële praktijk.
• Gepoedercoat oppervlak: Extra bescherming van het behuizingsoppervlak in veeleisende omgevingen.
• RAL 7037 stofgrijs: Onopvallende, technische kleurstelling voor moderne machines en installaties.
• Geschikt voor industriële toepassingen: Een solide keuze voor machines, schakelkasten en productielijnen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Harting opbouwbehuizing voor industriële connectoren Han B met langsbeugel en metrische kabeluitgang 19 30 016 0427 19300160427
Artikelnummer fabrikant	19300160427
EAN	5713140126008
Catalogus	Behuizingen
Serie	Han B
Producttype	Opbouwbehuizing / kapbehuizing
Bouwgrootte	16 B
Bouwvorm	hoog
Uitvoering	Bovendeel voor industriële connectoren
Kabelinvoer	recht / boven
Kabeluitgang	metrisch
Aantal kabelingangen	1
Kabelinvoering	1x M32
Vergrendeling	Langsbeugel / dwarsbeugel, passend bij de behuizingsuitvoering
Materiaal behuizing	Spuitgietaluminium
Oppervlak	gepoedercoat
Kleur	RAL 7037 stofgrijs
Temperatuurbereik	-40 °C tot +125 °C
Beschermingsgraad	IP65
Toepassingsgebied	Standaardbehuizing voor industriële connectoren

Toepassing, bouwvorm en passende alternatieven voor Han B behuizingen

In de praktijk scoort de behuizing vooral daar waar een robuuste kabeltoevoer van bovenaf gevraagd is. De hoge bouwvorm is zinvol wanneer in de aansluitruimte meer plaats nodig is dan bij platte varianten. Dat ondersteunt een nette montage en kan de inbouw van passende contactinzetstukken vergemakkelijken. Dankzij de behuizing van spuitgietaluminium is deze uitvoering goed geschikt voor machines, productie-installaties, automatisering en energieverdeling.

• Voordeel bij top entry: Bijzonder geschikt voor verticale kabelgeleiding en duidelijk gestructureerde kabelroutes.
• Meer ruimte binnenin: De hoge bouwvorm kan de montage bij complexere aansluitingen vergemakkelijken.
• Robuuste industriële uitvoering: Metalen behuizing en gecoat oppervlak zijn ontworpen voor het zware dagelijkse gebruik in schakelkast- en installatietechniek.
• Passend binnen de Han B wereld: Geschikt voor veel toepassingen met Han 16 B inzetstukken en bijbehorende onderdelen.

Vergeleken met vergelijkbare Harting behuizingen met lage bouwvorm biedt deze uitvoering meer binnenruimte, maar heeft zij ook meer inbouwhoogte nodig. Ten opzichte van zijdelingse kabelingangen is de rechte invoer van bovenaf ideaal wanneer kabels niet zijdelings moeten worden weggevoerd. Modellen met een eenvoudige vergrendelingsbeugel kunnen bij plaatsgebrek aan de frontzijde voordelig zijn, terwijl uitvoeringen met twee beugels vaak zijn ontworpen voor een bijzonder stevige bevestiging in het systeem.

Binnen het assortiment van de fabrikant zijn onder andere varianten met zij-uitgang, lage bouwvorm of andere schroefdraadmaten beschikbaar. Wie weinig inbouwruimte in de hoogte heeft, kiest meestal voor een Low-Construction-versie. Voor andere kabeldiameters komen in plaats van M32 ook kleinere metrische ingangen in aanmerking. Zo kan de behuizingsvorm doelgericht worden aangepast aan inbouwlocatie, kabelroute en aansluitruimte.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen zware rechthoekige behuizingen uit series zoals ILME, TE Connectivity of Phoenix Contact in aanmerking. Belangrijke verschillen liggen vaak in het vergrendelingssysteem, het afdichtingsconcept, de bouwhoogte en de compatibiliteit met de betreffende contactinzetstukken. Bij industriële rechthoekige connectoren moet altijd worden gecontroleerd of grootte, vergrendeling, afdichting en inzetsysteem echt bij elkaar passen.

Robuuste kapbehuizing 16 B met M32 ingang en hoge bouwvorm

De kapbehuizing in bouwgrootte 16 B is als hoge uitvoering ontworpen voor industriële connectoren en biedt een rechte kabelinvoer met 1x M32. De gepoedercoate behuizing van spuitgietaluminium in RAL 7037 stofgrijs combineert stabiele mechanica met een goede oppervlaktebestendigheid. De bouwvorm is bijzonder geschikt voor toepassingen waarin een robuuste aansluitruimte, een lineaire kabeltoevoer en een belastbaar behuizingsconcept vereist zijn. Daarmee is deze uitvoering een doordachte keuze voor professionele industriële installaties met Han B systemen.
