IR-aanwezigheidsmelder EB – Bewegingssensor voor bussysteem 360° PD IR 4360-24#086138 – Steinel – 086138 – 4007841086138:

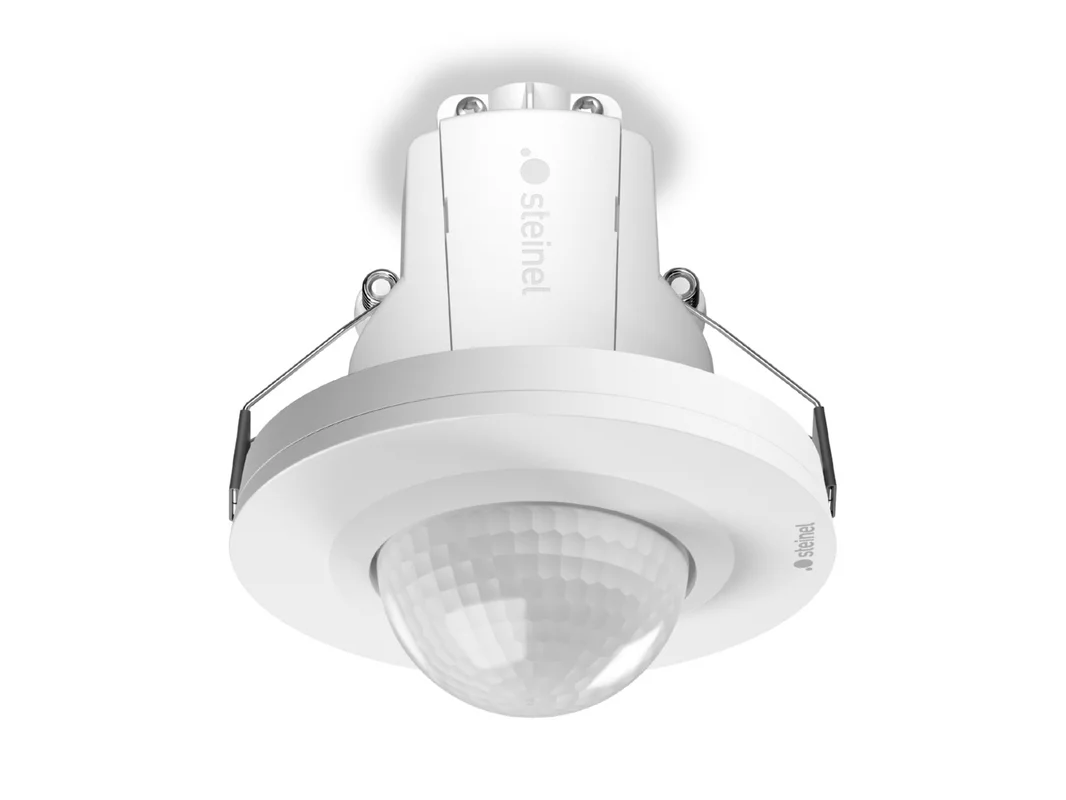

De Steinel aanwezigheidsmelder passief-infrarood KNX plafondinbouw 360° IP20 wit PD IR 4360-24#086138 is ontworpen voor de nauwkeurige detectie van aanwezigheid en beweging in kantoren, vergaderruimtes, gangen en andere objectruimtes. Als sensNORM-conforme 360°-aanwezigheidsmelder combineert hij betrouwbare detectie met intelligente lichtmeting en biedt daarmee een sterke basis voor moderne KNX-automatiseringsoplossingen binnenshuis.

Nauwkeurige ruimtebewaking en KNX-lichtsturing voor professionele objectoplossingen

De melder detecteert bewegingen en aanwezigheid binnen een groot 360°-bereik en ondersteunt een vraaggestuurde regeling van lichtfuncties. Via de KNX-interface zijn onder andere twee lichtuitgangen, constante lichtregeling, logische functies en praktijkgerichte automatiseringsopties zoals dag-/nachtomschakeling en sabotagebeveiliging beschikbaar. Dat maakt het apparaat tot de juiste keuze voor veeleisende installaties waar comfort, energie-efficiëntie en duidelijke systeemintegratie gevraagd zijn.

Producthighlights voordelen

• 360°-detectie: Nagenoeg onderbrekingsvrije bewaking voor plafondmontage in typische objectruimtes.
• KNX-integratie: Directe integratie in professionele gebouwautomatisering met ETS-parameterisering.
• Constante lichtregeling: Licht wordt aangepast aan de helderheid in de ruimte en de energiebehoefte kan dalen.
• Twee lichtuitgangen: Geschikt voor gedifferentieerde lichtconcepten in kantoor- en vergaderzones.
• Aanwezigheids- en bewegingsdetectie: Ideaal voor comfortfuncties en vraagafhankelijke schakelprocessen.
• Geïntegreerde lichtmeting: Ondersteunt stabiele automatische functies bij wisselend daglicht.
• Dag-/nachtomschakeling: Vergemakkelijkt tijd- of helderheidsafhankelijke scenario’s in het KNX-systeem.
• Sabotagebeveiliging: Zinvol voor openbare en commerciële ruimtes met hogere eisen.
• Montagevriendelijk: Magnetische houder en LED-feedback vereenvoudigen inbouw en ingebruikname.
• Toegang op afstand via app: De programmeermodus kan op afstand via Smart Remote worden geactiveerd.

Intelligente functies voor efficiënte ruimtes

• Kantoorwerkplekken: Aanwezigheidsafhankelijke lichtregeling met constante helderheid voor hoge visuele kwaliteit.
• Vergaderruimtes: Automatisch schakelen bij gebruik van de ruimte en flexibele integratie in scènes.
• Doorgangsruimtes: Betrouwbare detectie van beweging in gangen, zones en verbindingsroutes.
• Objectruimtes: Geschikt voor standaardvereisten in scholen, overheidsgebouwen en commerciële omgevingen.
• KNX-logica: Koppeling met andere sensoren, tijdobjecten of centrale functies mogelijk.
• Comfort in gebruik: Zichtbare LED-feedback ondersteunt service, test en snelle diagnose.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Steinel aanwezigheidsmelder passief-infrarood KNX plafondinbouw 360° IP20 wit PD IR 4360-24#086138
EAN	4007841086138
Catalogus	Bewegingsmelders
Fabrikant	Steinel
Technologie	Passief-infrarood
Bussysteem	KNX
Montagetype	Plafondinbouw
Beschermingsgraad	IP20
Kleur	wit
Detectiehoek	360°
Bereik beweging	Ø 8 m respectievelijk Ø 24 m
Aanwezigheidsbereik	Ø 6 m respectievelijk Ø 7,5 m
Max. bereik	Ø 24 m, tot 452 m²
Detectieveld op vloer	Ø 5,5 m
Optimale montagehoogte	2,8 m
Inbouwhoogte max.	4 m
Lichtuitgangen KNX	2, incl. constante lichtregeling
Extra functies	Logische poorten, extra uitgangen, dag-/nachtomschakeling, sabotagebeveiliging
Bediening	via KNX-bus en ETS
Activering op afstand	Programmeermodus activeerbaar via Smart Remote app
Montagehulp	magnetische houder, LED-feedback
Onderkruipbeveiliging	ja
Stroomopname	15 mA bij 24 V
Afdekkappen	kleurpassend, insteekbaar

Meer comfort, duidelijke zonesturing en sterke KNX-praktijk in objectruimtes

Dit model toont zijn sterke punten overal waar een exacte aanwezigheidsmelding en stabiele lichtregeling gevraagd zijn. In individuele kantoren, vergaderruimtes of verkeersruimtes zorgt de sensor voor een nauwkeurige detectie, hoge functiedichtheid en een professionele integratie in KNX-structuren. Door de plafondinbouw oogt de installatie discreet, terwijl de 360°-karakteristiek een zeer goede oppervlaktedekking mogelijk maakt.

Bijzonder praktijkgericht is de combinatie van aanwezigheidsmelding, lichtmeting en constante lichtregeling. Zo kan kunstlicht alleen worden gebruikt wanneer het echt nodig is. Dat verhoogt het comfort op de werkplek en ondersteunt een economisch energiemanagement. De twee lichtuitgangen vergemakkelijken bovendien de verdeling in zones, bijvoorbeeld voor raamzijde en binnenzone in kantoren.

• Zeer geschikt voor kantoren, conferentieruimtes, gangen en andere binnenzones met KNX-infrastructuur.
• Nauwkeurige aanwezigheidsmelding voor licht, scènes, HVAC-logica of vraaggestuurde vervolgschakelingen.
• Twee lichtkanalen maken verfijndere lichtconcepten mogelijk dan eenvoudige aan-uit-sensoren.
• Constante lichtregeling ondersteunt gelijkmatige verlichting bij wisselend daglicht.
• Dag-/nachtfuncties helpen bij gedifferentieerde bedrijfsmodi in het gebouw.
• LED-feedback en magnetische houder verkorten montage en test ter plaatse.

Binnen de Steinel PD IR 4360-24-serie onderscheidt deze uitvoering zich vooral door de plafondinbouw in wit met IP20 en KNX-aansluiting. Ten opzichte van COM1-varianten biedt de KNX-versie duidelijk meer speelruimte in de systeemlogica, bij groepsadressen, centrale functies en bij de koppeling met andere disciplines. Wie alleen een lokale schakeloplossing zonder bus zoekt, kiest eerder voor COM1. Voor gekoppelde objecttechniek heeft de KNX-versie duidelijk de voorkeur.

In vergelijking met opbouwvarianten uit dezelfde serie is de plafondinbouwversie bijzonder geschikt voor architectonisch rustige plafondbeelden binnenshuis. Opbouwapparaten zijn vaak de betere keuze wanneer geen inbouwdoos is voorzien of wanneer een retrofit met minimale ingreep moet plaatsvinden. Functioneel ligt de kracht van deze uitvoering in de discrete integratie bij tegelijk een groot bereik.

Eenvoudigere aanwezigheidsmelders van Steinel met COM1-interface schakelen licht direct en zijn zinvol voor kleinere, minder complexe projecten. KNX-modellen zoals dit apparaat zijn daarentegen ontworpen voor gestructureerde gebouwautomatisering. Ze zijn geschikt wanneer scènes, terugmeldingen, tijdprofielen, centrale vrijgaven of de koppeling met zonwering en ruimtelogica gewenst zijn.

DALI-2 IPD-varianten uit dezelfde productfamilie passen bijzonder goed in lichtgerichte installaties met DALI-focus. De KNX-uitvoering is de betere keuze wanneer de sensortechniek direct in een uitgebreide KNX-topologie moet worden geïntegreerd en naast licht ook andere logica’s in het systeem moeten worden aangestuurd.

Vergelijkbare oplossingen in de professionele omgeving zijn er bijvoorbeeld van Esylux, Theben en B.E.G. Deze fabrikanten bieden eveneens 360°-aanwezigheidsmelders voor plafondmontage met bus- of lichtregelingsfuncties aan. Verschillen tonen zich meestal in de parameterisering, in de structuur van de communicatieobjecten en in de focus van het systeem.

• Esylux: Vaak sterk gericht op lichtregeling en kantoortoepassingen, deels met eigen parameteriseringslogica.
• Theben: Bekend om praktijkgerichte aanwezigheidsmelders met duidelijke ETS-structuur en brede KNX-toepassing.
• B.E.G.: Vaak met een groot portfolio voor objectruimtes, afhankelijk van de serie met een andere focus bij detectiezones en bediening.

Binnen KNX is de basisintegratie systeemtechnisch goed beheersbaar, toch verschillen detailfuncties zoals constante lichtregeling, blokkeerobjecten, statusmeldingen of logicaopties. Voor homogene projecten is het vaak zinvol om binnen één fabrikant te blijven, om parameterisering en service te uniformeren.

In ETS is het aan te raden eerst de ruimtefunctie duidelijk te definiëren: individueel kantoor, vergaderruimte of gang. Daarna moeten de communicatieobjecten duidelijk worden benoemd, bijvoorbeeld voor aanwezigheid, beweging, helderheidswaarde, blokkering en de twee lichtuitgangen. Zo blijft het project ook bij latere aanpassingen overzichtelijk.

Voor een kantoor met raampartij kan uitgang 1 de armaturengroep bij het raam en uitgang 2 de binnenzone aansturen. Via de constante lichtregeling kan de raamzijde bij sterk daglicht verder worden gedimd, terwijl de binnenzone stabiel wordt nageregeld. Dat verhoogt het visuele comfort en bespaart energie.

In vergaderruimtes is het zinvol om aanwezigheid te combineren met een nalooptijd, zodat het licht bij korte rustfasen niet direct uitschakelt. Daarnaast kan een dag-/nachtomschakeling worden gebruikt om ’s avonds andere helderheidsdrempels of scènes te activeren. In gangen wordt daarentegen vaak een robuustere bewegingslogica met kortere reactietijd en aangepaste uitschakelvertraging aanbevolen.

Praktisch is ook het gebruik van blokkeerobjecten, bijvoorbeeld voor schoonmaak of presentaties. Zo kan de automatiek indien nodig gericht worden overruled. Wie de ingebruikname tijdens lopende bedrijfsvoering uitvoert, profiteert van de LED-feedback en van de mogelijkheid om de programmeermodus op afstand te activeren.

Met deze aanwezigheidsmelder kiest u voor een moderne sensoroplossing voor veeleisende binnenruimtes. De combinatie van 360°-detectie, intelligente lichtmeting, twee KNX-lichtuitgangen en praktijkgerichte automatiseringsfuncties maakt het apparaat tot een sterke keuze voor toekomstbestendige gebouwen.

Of het nu op kantoor, in de vergaderruimte of in intensief gebruikte doorgangszones is: dit model ondersteunt een nauwkeurige, comfortabele en energie-efficiënte regeling. Het resultaat is meer gebruikerscomfort, een professionele installatie-exploitatie en een nette KNX-integratie op hoog niveau.
