Description

Jumper 20-polig blauw – Cross-connector voor klemmenstrook 20-p FBS 20-5 BU – Phoenix – 3036929 – 4017918839192:

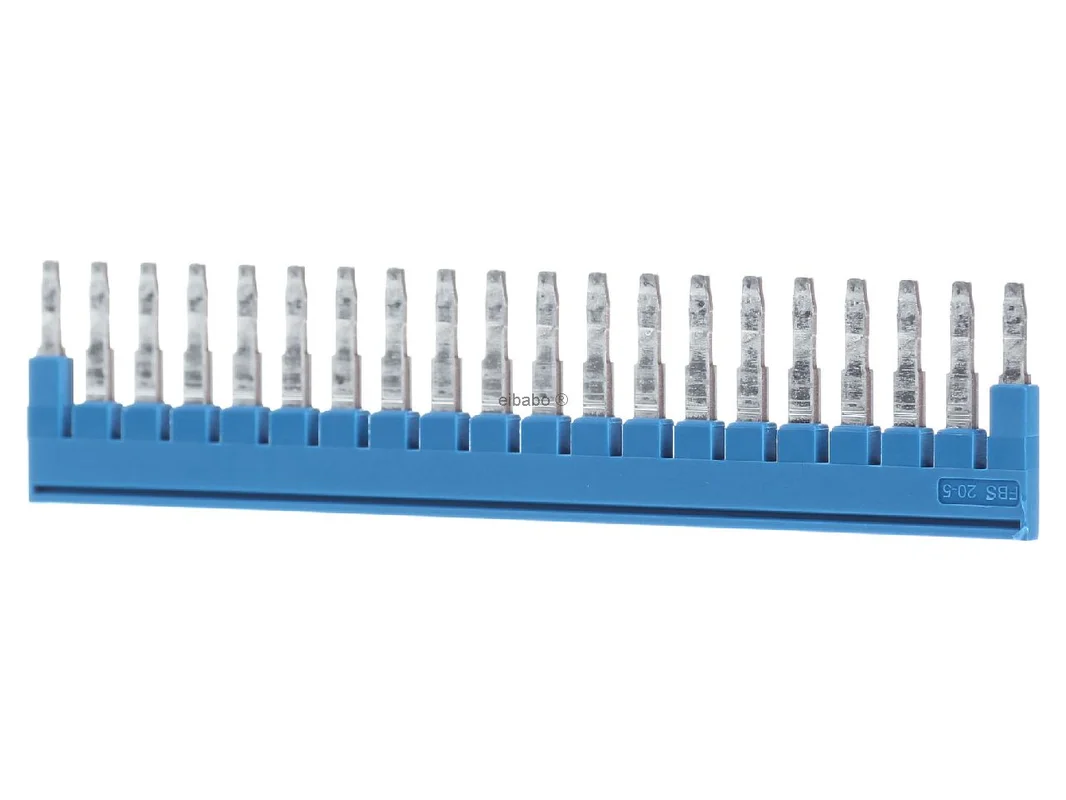

De Phoenix Contact insteekbrug FBS 20-5 BU 3036929 is een insteekbare dwarsverbinder voor rijgklemmen in het CLIPLINE complete systeem. Met 20 polen, een rastermaat van 5,2 mm en een blauwe uitvoering zorgt deze voor een snelle, nette en duidelijk herkenbare potentiaalverdeling in de klemmenstrook. De insteekbare montage bespaart tijd bij de bedrading en ondersteunt een geordende opbouw in de schakelkast.

Phoenix insteekbrug 20-polig insteekbaar blauw voor efficiënte potentiaalverdeling

De insteekbrug is ontworpen voor het veilig en snel overbruggen van meerdere klemmen. Ze verbindt tot 20 klemposities in één stap en helpt zo de bedradingsinspanning en montagetijd te verlagen. De blauwe kleur vergemakkelijkt bovendien de visuele toewijzing in complexe installaties. Voor veel toepassingen in besturing, energieverdeling en industriële automatisering is dit een praktijkgerichte oplossing met hoge systeemtrouw.

Producthighlights voordelen

• Insteekbare uitvoering: Snelle montage zonder omslachtige afzonderlijke stappen.
• 20-polige overbrugging: Ideaal voor het verbinden van meerdere rijgklemmen.
• Rastermaat 5,2 mm: Geschikt voor passende klemmen met deze maat.
• Blauwe kenkleur: Ondersteunt een duidelijke en goed zichtbare toewijzing.
• Voor CLIPLINE complete: Nauwkeurig afgestemd op het systeem van Phoenix Contact.
• Grote tijdbesparing: Meerdere klemmen kunnen in één stap worden overbrugd.
• Robuuste materiaalbasis: Ontworpen voor gebruik in een industriële omgeving.
• Overzichtelijke opbouw: Bevordert een gestructureerde bedrading in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix insteekbrug 20-polig insteekbaar blauw voor rijgklemmen FBS 20-5 BU 3036929
Artikelnummer fabrikant	3036929
EAN	4017918839192
Catalogus	Dwarsverbinder-brug
Producttype	Insteekbrug
Serie	FBS
Uitvoering	insteekbaar
Aantal polen	20
Aantal overbrugde klemmen	20
Rastermaat	5,2 mm
Nominale stroom	24 A
Nominale spanning	500 V
Kleur	blauw
Kleurtint	vergelijkbaar met RAL 5015
Geïsoleerd	ja
Met aanraakbeveiliging	nee
Montagetype	insteekbaar
Materiaal geleider	koper
Isolatiemateriaal	PA
Brandbaarheidsklasse	UL 94 V0
Systeem	CLIPLINE complete

Insteekbare overbrugging voor rijgklemmen met 20 polen en 5,2 mm raster

Deze oplossing is geschikt overal waar meerdere rijgklemmen snel en uniform verbonden moeten worden. In vergelijking met bruggen met minder polen kunnen langere klemmenrijen met slechts één onderdeel worden afgedekt. Dat bespaart tijd, vermindert interfaces en ondersteunt een rustige, duidelijke bedrading.

• Snelle opbouw: Tot 20 klemmen kunnen direct worden verbonden.
• Duidelijke structuur: De blauwe kleur vergemakkelijkt het herkennen van potentialen.
• Passende maat: Voor toepassingen met een klemmenraster van 5,2 mm.
• Systeemconform: Ontworpen voor de brugschachten van het CLIPLINE complete systeem.
• Praktijkgericht: Goed voor schakelkastbouw, machinebouw en gebouwtechniek.

Binnen het assortiment van de fabrikant zijn er vergelijkbare varianten met een afwijkend raster of een andere kleur. Modellen zoals FBS 20-4 BU zijn bedoeld voor een raster van 4,2 mm, terwijl FBS 20-3,5 BU is ontworpen voor een raster van 3,5 mm. Deze varianten zijn niet vrij uitwisselbaar, omdat het raster direct op de betreffende klem moet passen. Een ander naburig alternatief is FBS 20-5 in rood. Deze biedt een identiek basisprincipe bij hetzelfde raster en hetzelfde aantal polen, maar verschilt in de kleurcodering en daarmee vaak in het gebruik voor andere potentialen of markeringsconcepten.

Bij vergelijkbare producten van andere fabrikanten moet vooral de systeemcompatibiliteit worden gecontroleerd. Bruggen van Weidmüller, WAGO of ABB kunnen vergelijkbare taken vervullen, maar zijn meestal afgestemd op hun eigen series rijgklemmen. Verschillen zitten vaak in het steekbeeld, het raster, de vorm van de contactzone en de mechanische geleiding. Een directe uitwisseling zonder afstemming met de klemmenserie is daarom in de regel niet zinvol.

Toepassingsgebieden

• Schakelkastbouw: Voor geordende potentiaalverdeling in klemmenrijen.
• Industriële installaties: Praktisch bij het duidelijk en snel overbruggen van meerdere punten.
• Machinebouw: Nuttig voor compacte en nette bedradingsconcepten.
• Gebouwtechniek: Geschikt voor gestructureerde aansluitvelden.
• Besturingsbouw: Ondersteunt uniforme potentiaalgeleiding in serieklemmen.

Belangrijke productkenmerken overzichtelijk uitgelegd

De aanduiding insteekbrug beschrijft de eenvoudige insteekbare montage in passende rijgklemmen. De rastermaat van 5,2 mm is het centrale selectiecriterium voor de mechanische passing. Met het aantal polen 20 kunnen 20 aansluitpunten in één beweging worden verbonden. De blauwe kleur zorgt voor een goed zichtbare markering in het bedradingsbeeld en ondersteunt snelle oriëntatie bij service en uitbreiding. Zo ontstaat een hoge meerwaarde voor planners, monteurs en onderhoudsmedewerkers die inzetten op een nette, duidelijk leesbare en systeemconforme overbrugging.
