Description

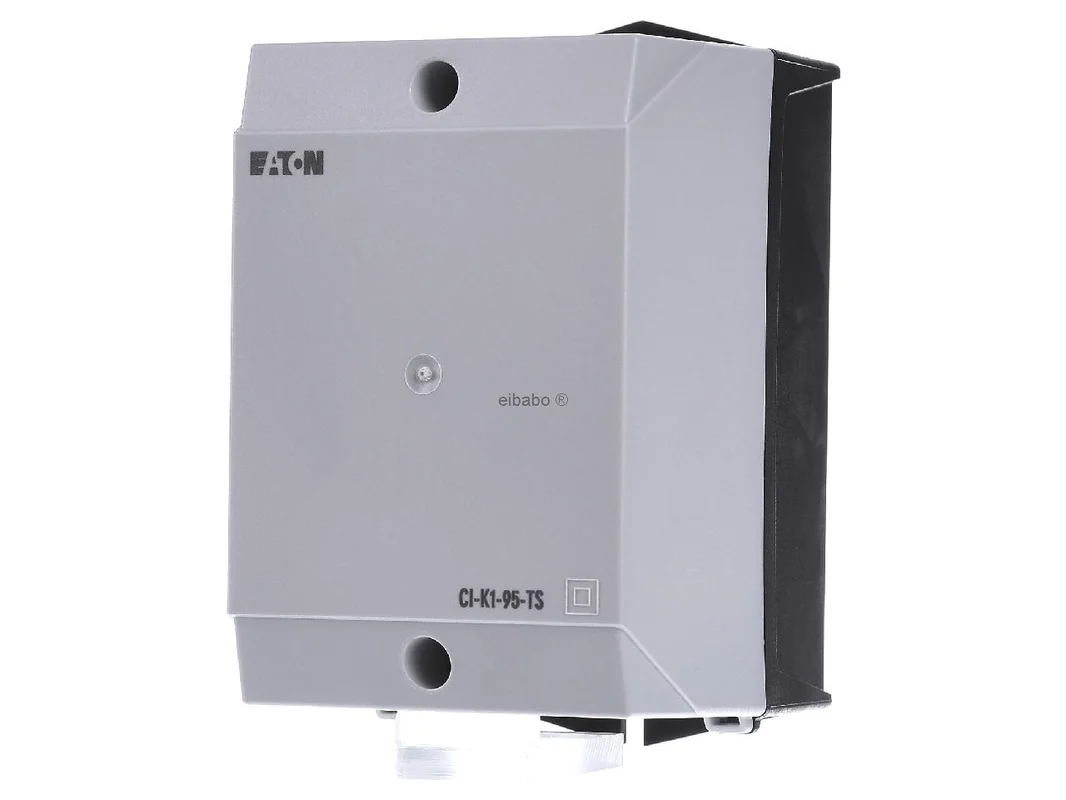

Kleine behuizing met montagerail – Lege behuizing voor schakelapparatuur IP65 CI-K1-95-TS – Eaton – 206881 – 4015082068813:

De Eaton isolerende behuizing CI-K1-95-TS 206881 is een compacte en robuuste oplossing voor de beschermde inbouw van schakel- en besturingsapparaten. De lege behuizing van glasvezelversterkt polycarbonaat combineert hoge stabiliteit met zeer goede isolatie en is geschikt voor veeleisende omgevingen in industrie, gebouwtechniek en machinebouw. Met draagrail volgens IEC/EN 60715, beschermingsgraad IP65 aan de voorzijde en praktijkgerichte kabelinvoer is deze schakelkastbehuizing ontworpen voor een nette, veilige en snelle montage.

Eaton isolerende behuizing CI-K1-95-TS voor compacte besturings- en verdeeltaken

Het model CI-K1-95-TS biedt een doordachte basis voor afzonderlijke apparaten en klein opbouwen. De combinatie van een zwarte onderkast in RAL 9005 en een lichtgrijze bovenkast in RAL 7035 zorgt voor een heldere, technische uitstraling. Dankzij meeteenheid uitbreekpoorten boven, onder en in de achterwand kan de toevoer van kabels flexibele worden gepland. De geïntegreerde doorsteektechniek met kabeldoorsteekmembraan ondersteunt een snelle installatie en draagt bij correcte invoer bij aan een betrouwbare bescherming tegen stof en waterstralen.

Producthighlights voordelen

• Robuust isolatiemateriaal: Glasvezelversterkt polycarbonaat biedt hoge vormvastheid en goede elektrisch isolatie.
• Beschermingsgraad IP65: Geschikt voor omgevingen met stofbelasting en waterstralen.
• Met draagrail: Voorbereid voor de opname van apparaten op draagrail volgens IEC/EN 60715.
• Compacte bouwvorm: Ideaal voor klein besturingen, klemoplossingen en afzonderlijke apparaten.
• Flexibele kabelinvoer: Metrische uitbreekpoorten boven, onder en in de achterwand vergemakkelijken de planning.
• Praktische doorsteektechniek: Het kabeldoorsteekmembraan bespaart montagetijd en ondersteunt een dichte invoer.
• Nette apparaatintegratie: Een signaallamp van de L-serie kan in een uitbreekpoort van het onderdeel M20 of M25 worden ingebouwd.
• Voor veel toepassingslocaties: Geschikt voor machines, nevenverdelingen, automatisering en technische gebouwuitrusting.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Isolerende behuizing met draagrail IP65 CI-K1-95-TS
Artikelnummer fabrikant	206881
EAN	4015082068813
Catalogus	Lege behuizing schakelapparaat
Serie	CI-K
Uitvoering	Lege behuizing voor afzonderlijk apparaat
Montagewijze	Opbouwmontage, met draagrail
Norm draagrail	IEC/EN 60715
Beschermingsgraad	Voorzijde IP65
Materiaal	Glasvezelversterkt polycarbonaat
Kleur onderkast	RAL 9005, zwart
Kleur bovenkast	RAL 7035, lichtgrijs
Kabelinvoer	Kabeldoorsteekmembraan
Uitbreekpoorten	metrisch boven, onder en in de achterwand
Inbouwmogelijkheid	Signaallamp L- in uitbreekpoort onderkast M20/M25
Breedte	80 mm
Hoogte	120 mm
Diepte	95 mm
Inbouwdiepte bij draagrail	7,5 mm railhoogte: 72 mm
Normen en bepalingen	IEC/EN 60529, DIN EN 62208
Aanvullende kenwaarden	IK04, diëlektrische sterkte 30 kV/mm

Praktische voordelen, systeemvergelijking en passende alternatieven voor compacte CI-K behuizingsoplossingen

Bij de toepassing overtuigt de Eaton isolerende behuizing met een duidelijke focus op snelle montage, veilige aanraak- en omgevingsbescherming en flexibele apparaatintegratie. De voorgemonteerde draagrailoplossing is ideaal wanneer modulair apparaten, klemmen of klein besturingscomponenten netjes en ruimtebesparend moeten worden ondergebracht. Dat is bijzonder voordelig voor compacte besturingskasten, machine-opbouwen, signaleringseenheden of decentrale installatiepunten.

• Snelle opbouw: De draagrail bespaart tijd bij het opnemen van genormeerde apparaten.
• Hoge praktisch bruikbaarheid: De IP65-uitvoering beschermt tegen stof en spat- of straalwater.
• Flexibele bedrading: Uitbreekpoorten en membranen vergemakkelijken een nette kabelgeleiding.
• Elektrisch veilig: Het isolerende behuizingsmateriaal is zeer geschikt voor veel industriële toepassingen.
• Compact te plannen: De bouwgrootte ondersteunt toepassingen met weinig ruimte.

In vergelijking met vergelijkbare modellen uit dezelfde serie richt de variant CI-K1-95-TS zich op gebruikers die bewust een draagrail nodig hebben. Ten opzichte van uitvoeringen met montageplaat biedt zij voordelen bij modulair inbouw en apparaatwissel. Grotere Eaton behuizingen uit de CI-K serie zoals K2, K3 of K4 zijn zinvol wanneer meer bedradingsruimte, meer inbouwelementen of grotere componenten nodig zijn. De kleiner K1-bouwvorm scoort daarentegen met een lager ruimtebehoefte en een slanke, overzichtelijke installatie.

Binnen het Eaton-programma zijn afhankelijk van het project ook varianten met montageplaat of grotere bouwvorm interessant. Een versie met montageplaat is eerder geschikt voor klantspecifieke inbouwen zonder montagerail. Grotere CI-K behuizingen bieden meer reserves voor klemmen, contactoren of extra kabelwegen. De keuze hangt vooral af van de inbouwsituatie, de bedradingsdichtheid en het apparaatconcept.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen bijvoorbeeld compacte isolerende behuizingen van Spelsberg, Hensel of Fibox in aanmerking. Spelsberg staat vaak voor een zeer brede variantenkeuze in installatieomgevingen, Hensel voor robuuste oplossingen in verdeel- en industriële toepassingen, Fibox voor bestendige polycarbonaatbehuizingen met focus op ruwe omgevingen. Verschillen ontstaan meestal bij de binnenopbouw, het invoerconcept, de accessoires en de voorkeurs-toepassingsgebieden. Voor projecten met bestaande Eaton draagraillogica en CI-K systeemomgeving is dit model echter bijzonder passend.

Montage, materiaal en bescherming voor veeleisende toepassingslocaties

De behuizing is ontworpen voor toepassingen waarbij compacte afmetingen, hoge bestendigheid en normconforme bescherming vereist zijn. Het glasvezelversterkte polycarbonaat is bestendig en afgestemd op het industriële dagelijks gebruik. De beschermingsgraad aan de voorzijde IP65 volgens IEC/EN 60529 ondersteunt het gebruik in omgevingen met verhoogde stof- en vochtbelasting. Door de kabeldoorsteektechniek ontstaat een montagevriendelijke oplossing die kabels snel opneemt en tegelijk een nette behuizingsgeleiding mogelijk maakt.

Verdere voor gebruikers relevante kenmerken zijn de inbouwdiepte voor draagrails met 7,5 mm hoogte en 72 mm bruikbare inbouwdiepte, de geschiktheid voor een signaallamp in een M20- of M25-uitbreekpoort van het onderdeel en de normconforme uitvoering volgens DIN EN 62208. Aanvullend spreken kenwaarden zoals IK04 en de hoge diëlektrische sterkte voor een technisch doordachte oplossing op het gebied van klein schakelapparaatbehuizingen.

Toepassingsgebieden

• Machinebouw: Voor klein besturings- en signaleringseenheden direct aan de installatie.
• Gebouwtechniek: Geschikt voor decentrale installatiepunten en technische nevenfuncties.
• Industrie: Voor de bescherming van klemmen, schakelaars en compacte modulair apparaten.
• Automatisering: Geschikt voor klein besturingskasten met overzichtelijke bedrading.
• Energieverdeling: Zinvol voor beschermde afzonderlijke toepassingen in de nabijheid van installaties.

De Eaton CI-K1-95-TS 206881 is een doordachte keuze voor iedereen die een compacte, robuuste en montagevriendelijke lege behuizing met draagrail, IP65-bescherming en flexibele kabelinvoer zoekt.
