Description

Klem 0,08-4qmm B=5,2mm groot – Doorvoeraansluitklem 5,2mm 22A STTB 2,5 – Phoenix – 3031270 – 4017918186814:

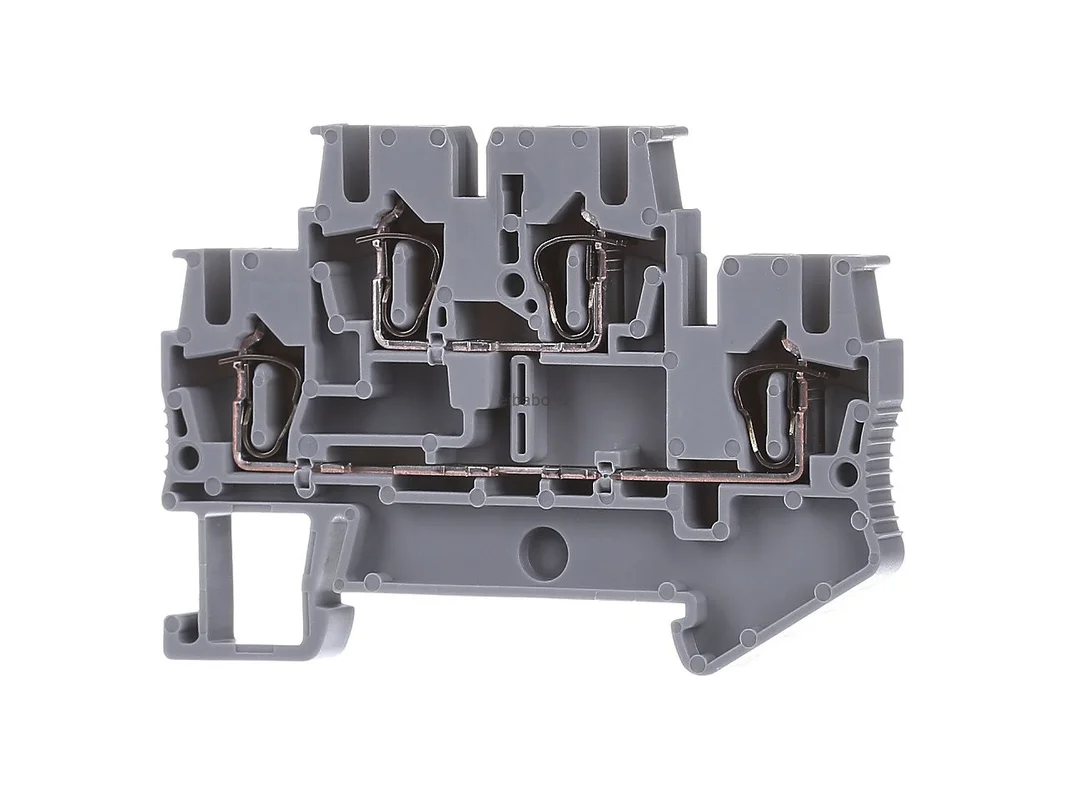

De Phoenix dubbeldeks rijgklem met veeraansluiting grijs 22A 500V STTB 2,5 3031270 is een compacte doorvoerklem voor geordende en veilige bedrading op de draagrail. Dankzij de dubbeldeks uitvoering benut zij de ruimte in de schakelkast zeer efficiënt en maakt zij een duidelijke potentiaalvoering in een kleine ruimte mogelijk. De veeraansluiting zorgt voor een stevige geleiderfixatie, korte montagetijden en een blijvend betrouwbare contactkwaliteit.

Phoenix dubbeldeks rijgklem voor ruimtebesparende bedrading in de schakelkast

Deze rijgklem is voor industriële en commerciële installaties een sterke keuze wanneer een hoge pakdichtheid en een snelle geleideropname gevraagd zijn. Met een nominale spanning van 500 V en een nominale stroom van 22 A is zij geschikt voor veel typische taken in besturings-, gebouw- en machinebekabeling. De grijze uitvoering ondersteunt bovendien een nette en goed herkenbare structuur in het klemmenblok.

Producthighlights voordelen

• Dubbeldeks constructie: Twee niveaus helpen om bedrading in een kleine ruimte overzichtelijk te realiseren.
• Veeraansluiting: Snelle, veilige en onderhoudsarme geleideropname zonder tijdrovend natrekken.
• Geschikt voor veel geleiders: Doorsneden van 0,08 mm² tot 4 mm² kunnen worden verwerkt.
• Nominale doorsnede 2,5 mm²: Geschikt voor veel gangbare besturings- en verdeeltoepassingen.
• 22 A nominale stroom: Goede vermogensreserve voor talrijke standaardtaken van doorvoerbedrading.
• 500 V nominale spanning: Ontworpen voor veeleisende installaties in een industriële omgeving.
• DIN-rail montage: Geschikt voor NS 35/7,5 en NS 35/15.
• Compacte breedte: Met slechts ca. 5,2 mm blijft meer ruimte over voor extra klemmen en accessoires.
• Lage overgangsweerstand: Ondersteunt een stabiele elektrische verbinding tijdens bedrijf.
• Open zijwand: Praktisch voor klemmenverbinding en de flexibele opbouw in het systeem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix dubbeldeks rijgklem met veeraansluiting grijs 22A 500V STTB 2,5 3031270
Artikelnummer fabrikant	3031270
EAN	4017918186814
Catalogus	Doorvoerklem
Producttype	Dubbeldeks rijgklem
Aansluittype	Veeraansluiting, trekveeraansluiting
Nominale spanning	500 V
Nominale stroom	22 A
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,08 mm² tot 4 mm²
Niveaus	2
Montagewijze	NS 35/7,5, NS 35/15
Kleur	grijs
Breedte	ca. 5,2 mm
Contactweerstand	ca. 0,83 mΩ
Testspanning	ca. 1,89 kV
Zijwand	open

Meer efficiëntie bij de bedrading en duidelijke afbakening ten opzichte van vergelijkbare klemmen

De Phoenix dubbeldeks rijgklem met veeraansluiting grijs 22A 500V STTB 2,5 3031270 komt vooral goed tot zijn recht waar veel potentialen op weinig ruimte moeten worden geleid. De twee niveaus vergemakkelijken de opbouw van compacte klemmenstroken in schakelkasten, onderverdelingen en machines. Vergeleken met enkeldeks doorvoerklemmen van de fabrikant bespaart de dubbeldeks uitvoering waardevolle ruimte op de draagrail. Ten opzichte van schroefklemmen uit vergelijkbare series scoort de veeraansluiting met snelle montage en hoge trillingsbestendigheid.

Binnen het Phoenix Contact assortiment kunnen afhankelijk van de toepassing ook andere klemtypes zinvol zijn. Enkellaagse rijgklemmen zijn vaak geschikt wanneer maximale toegankelijkheid vooropstaat. Meergeleider- of functieklemmen van dezelfde fabrikant zijn voordelig wanneer extra brugverbindingen, scheiding of meettaken gevraagd zijn. Deze dubbeldeks doorvoerklem is daarentegen vooral passend wanneer de focus ligt op compacte, nette en belastbare standaardbedrading.

• Vergeleken met enkeldeks Phoenix klemmen: Meer bedradingsdichtheid bij vergelijkbare raillengte, echter met een sterker verdichte opbouw.
• Vergeleken met schroefaansluitklemmen van Phoenix: Snellere geleideropname en minder onderhoud bij dynamische belasting.
• Vergeleken met functieklemmen van Phoenix: Focus op de pure doorvoer, niet op scheiding, beveiliging of speciale signaaltaken.

In de markt zijn er vergelijkbare oplossingen van gerenommeerde fabrikanten. WAGO biedt op het gebied van CAGE CLAMP eveneens compacte rijgklemmen voor de draagrail aan, vaak met een sterke focus op eenvoudige bediening en systeemaccessoires. Weidmüller heeft met veeraansluit- en PUSH-IN-rijgklemmen alternatieven voor vergelijkbare doorsneden beschikbaar, die zich afhankelijk van de serie onderscheiden in markering, testtoegang of bedieningscomfort. Wieland is eveneens vertegenwoordigd met DIN-railklemmen, waarbij verschillen zich vaak tonen in behuizingsvorm, accessoiressysteem en voorkeurstoepassingen. De fundamentele compatibiliteit met de draagrail is vaak vergelijkbaar, maar accessoires en bruggen zijn in de regel fabrikantspecifiek.

Toepassingsgebieden en voor gebruikers relevante details voor de keuze

• Schakelkastbouw: Voor gestructureerde potentiaalverdeling bij hoge bezettingsdichtheid.
• Machinebouw: Goed voor veilige leidingverbindingen in compacte besturingen.
• Gebouwtechniek: Zinvol voor onderverdelingen en technische installaties.
• Industriële automatisering: Geschikt voor signaal- en voedingsbedrading in het standaardbereik.
• Modernisering: Nuttig bij verbouwingen wanneer bestaande railruimte efficiënt moet worden benut.

Wie een compacte, belastbare en montagevriendelijke doorvoerklem voor de DIN-rail zoekt, krijgt met dit model een doordachte oplossing voor professionele bedradingsopgaven.

Compacte gegevens, toepassingen en keuzehulp voor de juiste rijgklem

Als dubbeldeks trekveerklem is dit model ontworpen voor een nominale spanning van 500 V en een nominale stroom van 22 A. De nominale doorsnede bedraagt 2,5 mm², het bruikbare geleiderbereik loopt van 0,08 mm² tot 4 mm². De montage vindt plaats op draagrails volgens NS 35/7,5 of NS 35/15. De grijze kleurstelling ondersteunt een uniforme markering in de klemopbouw en past bij veel gangbare bedradingsconcepten.

Voor gebruikers levert dit een duidelijke meerwaarde op: fijne en middelgrote geleiders kunnen in één compacte klem worden samengebracht zonder afbreuk te doen aan een nette structuur. Vooral bij dichte bezetting, terugkerende bedradingsopgaven en gestandaardiseerde kastconcepten biedt deze uitvoering een overtuigende balans tussen ruimtebesparing, contactkwaliteit en eenvoudige hantering.
