Description

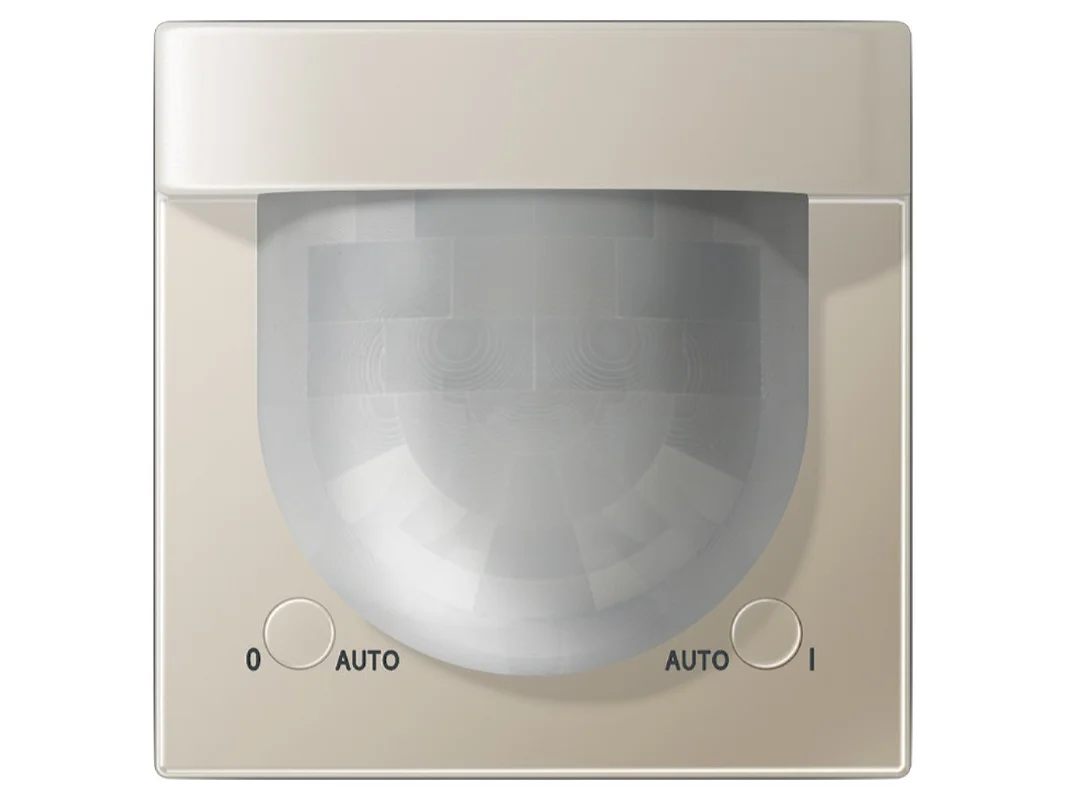

KNX automatische schakelaar 2,20m universeel – KNX bewegingssensor ES 3281-1 – Jung – 4011377156234:

De Jung KNX automatische schakelaar universele bewegingsmelder met helderheidssensor 180° ES 3281-1 is een intelligente oplossing voor de vraaggestuurde regeling van verlichting en andere elektrische verbruikers in het KNX-systeem. Het apparaat detecteert warmtebewegingen nauwkeurig via twee PIR-sensoren en beoordeelt tegelijkertijd de omgevingshelderheid. Zo ontstaan comfortabele, energie-efficiënte en aanpasbare automatische functies voor woningbouw, utiliteitsbouw en veeleisende modernisering.

Nauwkeurige bewegingsdetectie en slimme lichtregeling voor KNX-projecten

De sensoropzet is ontworpen voor montage op de busaankoppelaar 3 en biedt een detectiehoek van 180°. Dankzij de geïntegreerde helderheidssensor kan de uitschakelhelderheid gericht worden ingesteld. Meerdere uitgangsfuncties zoals schakelen, trappenhuisverlichting, gedwongen stand, waardegever of scènesubstation maken het apparaat zeer flexibel. In de Universal-versie is bovendien handmatige bediening via IR-afstandsbediening mogelijk. Met een passende afdichtingsset en geschikte IP44-ramen is ook gebruik in beschermde binnen- en buitenruimtes mogelijk.

Producthighlights voordelen

• 180° detectie: Goede vlakdekking voor gang, ingang, trap of ruimtezone.
• Twee PIR-sensoren: Betrouwbare detectie van warmtebewegingen met nauwkeurige reactie.
• Geïntegreerde helderheidssensor: Licht wordt alleen geactiveerd wanneer het echt nodig is.
• Flexibele KNX-functies: Schakelen, trappenhuisverlichting, gedwongen stand, waardegever en scènebedrijf.
• Dag- en nachtbedrijf: Functieblokken kunnen afhankelijk van het gebruik worden omgeschakeld.
• Gevoeligheid instelbaar: Aanpassing aan ruimte, looproutes en gewenste reactie.
• Handmatig schakelen op het apparaat: Praktisch bij service, test en gebruik.
• Status-leds: Snelle visuele controle bij ingebruikname en diagnose.
• Temperatuurmeting: Extra sensorwaarde voor slimme ruimtefuncties in het KNX-systeem.
• Uitbreidbaar detectiebereik: Meerdere apparaten kunnen als hoofd- en nevenpost werken.

Intelligente functies voor comfort, efficiëntie en veiligheid

• Vraaggestuurd licht: Armaturen schakelen alleen bij beweging en passende helderheid.
• Trappenhuisfunctie: Ideaal voor doorgangen, trappenhuizen en nevenruimtes.
• Scènesubstation: Integratie in lichtscènes voor woonruimtes, hotels of kantoren.
• Gedwongen stand: Geschikt voor gedefinieerde bedrijfstoestanden in technische of veiligheidszones.
• Gedeeltelijke afscherming: Het detectieveld kan via parameters voor de helft worden afgeschermd.
• Drie helderheidsgrenswaarden: Meer speelruimte voor fijn afgestemde automatisering.
• Alarmmelding: Meldt het losnemen van de busaankoppelaar in het KNX-systeem.
• Bedrijfsmodusvoorkeuze: Ondersteunt de samenwerking met ruimtetemperatuurregelaars.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX automatische schakelaar universele bewegingsmelder met helderheidssensor 180° ES 3281-1
EAN	4011377156234
Catalogus	Bewegingsmelder
Bussysteem	KNX
Producttype	Bewegingsmelder
Montage	Op busaankoppelaar 3, art.-nr. 2073 U
Uitvoering	Universal
Detectie	2 PIR-sensoren
Detectiehoek	180°
Montagehoogte	1,10 m / 2,20 m
Helderheidssensor	geïntegreerd, ca. 1 tot 1.000 lx
Temperatuursensor	ca. -20 tot +55 °C, nauwkeurigheid ± 1 K
Stroomopname KNX	3 tot 10 mA
Omgevingstemperatuur	-25 tot +55 °C
Opslag- / transporttemperatuur	-25 tot +70 °C
Relatieve vochtigheid	10 tot 100 %, geen condensatie
Beschermingsklasse	III
Beschermingsgraad	IP44 met afdichtingsset AS CD 50 DS en passend IP44-raam
Functies	Schakelen, trappenhuisverlichting, gedwongen stand, waardegever, scènesubstation, bedrijfsmodusvoorkeuze
Bijzondere kenmerken	5 functieblokken, 3 helderheidsgrenswaarden, half afschermbaar detectieveld, status-leds, handmatige bediening, IR-geschikt

Meerwaarde in het KNX-dagelijks gebruik: flexibele automatisering, duidelijke voordelen en slimme projectpraktijk

De Jung KNX automatische schakelaar universele bewegingsmelder met helderheidssensor 180° ES 3281-1 is geschikt voor gangen, ingangen, trappen, nevenruimtes en overgangen tussen binnenruimte en beschermde buitenruimte. Het apparaat is bijzonder sterk daar waar beweging niet alleen verlichting moet schakelen, maar ook scènes, setpoints of bedrijfsmodi in het KNX-systeem mag beïnvloeden. Dat zorgt voor meer comfort, bespaart energie en verbetert de bruikbaarheid in het dagelijks leven.

Tot de belangrijkste voordelen behoren de fijnere parametrering, de vijf functieblokken voor de bewegingsdetectie en de mogelijkheid om dag- en nachtprofielen om te schakelen. Daardoor kan overdag bijvoorbeeld slechts een deel van de verlichting worden geactiveerd, terwijl ’s nachts een zachte oriëntatieverlichting of een langere nalooptijd wordt gebruikt. Ook de temperatuurmeting breidt de praktische bruikbaarheid uit, bijvoorbeeld in ruimtes met gekoppelde klimaat- of verwarmingsregeling.

• Zeer geschikt voor veeleisende KNX-lichtregelingen met bewegings- en helderheidsreferentie.
• Flexibel gebruik in woongebouwen, kantoren, praktijken, hotels of nevenruimtes.
• Meerdere apparaten kunnen gezamenlijk het detectiebereik in lange gangen of hoekige zones uitbreiden.
• IR-bediening vereenvoudigt aanpassing en service bij passende JUNG-toepassingen.
• Gedeeltelijke maskering van het veld helpt bij deuren, ramen of storende randzones.
• Drie grenswaarden voor helderheid maken gedifferentieerde lichtstrategieën mogelijk.

Binnen het JUNG-assortiment positioneert de Universal-uitvoering zich boven eenvoudigere KNX-bewegingsmelders met basisfunctie. Ten opzichte van varianten zonder uitgebreide functionele omvang biedt deze meer parametreeropties, extra functieblokken en de optie voor bediening via IR. Dat is vooral voordelig wanneer een sensor niet alleen moet schakelen, maar meerdere rollen in het KNX-project moet vervullen.

JUNG-aanwezigheidsmelders van de fabrikant zijn vaak de betere keuze voor fijnere detectie bij zittende activiteiten, bijvoorbeeld in kantoren of vergaderruimtes. Een automatische schakelaar zoals dit model is daarentegen sterk in typische doorgangs- en bewegingszones, waarin loopbewegingen betrouwbaar moeten worden gedetecteerd en verlichting of functies direct moeten worden geactiveerd.

Eenvoudigere bewegingsmelders van JUNG zijn vooral geschikt voor duidelijke aan- en uit-taken. De Universal-variant wordt aanbevolen voor projecten met hogere eisen aan logica, scènes en bedrijfsmodi. Wie daarnaast een bijzonder gevoelige detectie van kleine bewegingen op de werkplek nodig heeft, kiest eerder voor een aanwezigheidsmelder. Voor klassieke gangen, huisingangen, trappen of sanitaire zones is dit model vaak de praktische en economische keuze.

Vergelijkbare KNX-bewegingsmelders zijn onder andere verkrijgbaar van Gira, Busch-Jaeger en MDT. Modellen van Gira bieden afhankelijk van de serie een nauwe integratie in het betreffende schakelaarontwerp en zijn vaak sterk in designgerichte projecten. Busch-Jaeger zet bij sommige varianten in op brede systeemintegratie binnen het eigen gebouwenportfolio. MDT biedt vaak een zeer goede prijs-kwaliteitverhouding en een praktijkgerichte ETS-structuur, maar de designintegratie aan de wand moet afhankelijk van de projecteis anders worden beoordeeld.

Bij de compatibiliteit in het KNX-systeem zijn basisfuncties zoals schakelen, helderheidswaarden of scènes meestal goed integreerbaar, omdat deze gebaseerd zijn op gestandaardiseerde communicatieobjecten. Verschillen worden eerder zichtbaar in parameterdiepte, sensorkarakteristiek, montageconcept en designkoppeling.

Voor een nette ingebruikname is het aan te bevelen eerst het toepassingsdoel per functieblok vast te leggen. Een voorbeeld: functieblok 1 schakelt de hoofdverlichting in de gang, functieblok 2 activeert ’s nachts alleen een gedimde oriëntatielamp via een schakelobject of een waardegever. Zo blijft de structuur in ETS duidelijk en goed onderhoudbaar.

Bij ruimtes met daglicht loont het om de uitschakelhelderheid zorgvuldig af te stemmen op de werkelijke omgeving. In een entree met raam kan overdag een hoge helderheid het schakelcommando blokkeren, terwijl ’s avonds beweging onmiddellijk licht activeert. In lange gangen kunnen meerdere sensoren als hoofd- en nevenpost worden geprojecteerd, zodat elke beweging langs de loopzone betrouwbaar wordt gedetecteerd.

Een verdere praktijktip is de scheiding van groepsadressen naar functie. Maak bijvoorbeeld eigen adressen aan voor beweging, helderheid, dag/nacht-omschakeling en handmatige overname. Dat vergemakkelijkt diagnose, visualisatie en latere wijzigingen. De temperatuurmeting kan bovendien aan een ruimtecontroller of aan logische functies worden doorgegeven, bijvoorbeeld voor de vrijgave van een ventilatie of voor weergave in het visualisatiesysteem.

Wie bewegingen betrouwbaar wil detecteren en licht intelligent naar behoefte wil sturen, kiest met deze KNX-sensor voor een doordachte en veelzijdige oplossing. Het apparaat combineert nauwkeurige 180°-detectie, geïntegreerde helderheidsevaluatie en krachtige ETS-functies tot een professionele bouwsteen voor moderne gebouwautomatisering. Daarmee ontstaan merkbaar meer comfort, duidelijke energiebesparing en een hoge flexibiliteit bij planning en gebruik.
