Description

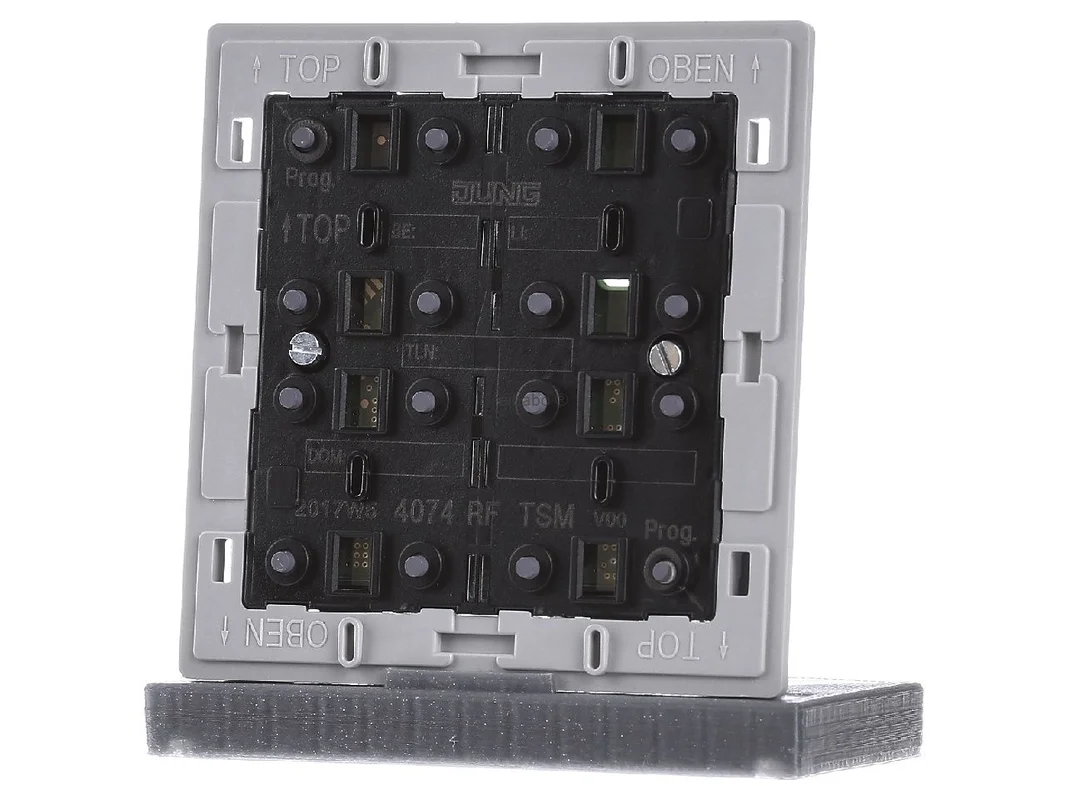

KNX draadloze drukknopmodule adapterframe 4-voudig – KNX aanraaksensor 8-voudig 4074 RF TSM – Jung – 4011377127609:

De Jung KNX draadloze tastsensormodule-adapterraam 4-voudig inbouw 4074 RF TSM is een veelzijdige oplossing voor de moderne KNX-bediening in smart homes en utiliteitsbouw. De module maakt de draadloze aansturing van centrale functies mogelijk, zoals schakelen, dimmen, jaloeziebesturing, waarde-instellingen en scène-oproep. Dankzij de 4-voudige uitvoering is het apparaat ideaal voor gestructureerde bedieningsconcepten op één schakelpositie met hoge eisen aan comfort, design en flexibiliteit.

Precieze KNX draadloze bediening voor licht, scène en zonwering

De batterijgevoede tastsensormodule is ontworpen voor gebruik in KNX RF-systemen en kan via een passende mediakoppelaar in bekabelde KNX-installaties worden geïntegreerd. Het ondersteunt toetsparen voor toets- of wipfunctie en biedt daarmee een flexibele aanpassing aan verschillende bedieningsvormen. Vier rode leds signaleren de actorstatus, een blauwe led geeft de overdrachtsstatus aan. Dat zorgt voor een duidelijke terugmelding direct op het bedieningspunt.

Producthighlights voordelen

• 4-voudige bedieningsstructuur: Ideaal voor licht, dimmer, jaloezie en scènes op een centrale plaats.
• KNX RF-integratie: Draadloze integratie voor flexibele planning in nieuwbouw en bij renovatie achteraf.
• Veelzijdige functies: Schakelen, dimmen, waardegever, scène-oproep en zonweringsbesturing in één module.
• Led-terugmelding: Rode status-leds en blauwe zendindicatie verhogen comfort en overzicht.
• Flexibele montage: Geschikt voor inbouwdoos, wandmontage of plakmontage op gladde oppervlakken.
• Passend voor F40: Ontworpen voor 4-voudige toetssets en symbooltoetsen uit het JUNG-systeem.
• Praktische ETS-koppeling: Projectering en ingebruikname met ETS5 of nieuwer.
• Nette retrofit: Zeer geschikt voor plaatsen zonder klassieke busleiding op de bedieningslocatie.

Intelligente functies voor moderne ruimtes

• Lichtbesturing: Schakelen van armaturen en armatuurgroepen met duidelijke toetslogica.
• Dimfunctie: Helderheid eenvoudig per toetspaar aanpassen en scènes passend oproepen.
• Jaloeziebesturing: Omhoog-, omlaag- en lamellenfuncties comfortabel draadloos bedienen.
• Scènebedrijf: Lichtscènes opslaan en oproepen voor woonruimte, kantoor of vergaderruimte.
• Waardegever: Geschikt voor gedefinieerde setpoints in slimme KNX-toepassingen.
• Statusweergave: Directe optische terugmelding ondersteunt veilige bediening in het dagelijks gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX draadloze tastsensormodule-adapterraam 4-voudig inbouw 4074 RF TSM
EAN	4011377127609
Catalogus	Aanraaksensor
Bussysteem	KNX RF
Uitvoering	4-voudig, F40
Bedieningspunten	4-voudig bedieningsniveau met toetsparen
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Statusweergave	4 rode leds voor actorstatus, 1 blauwe led voor overdrachtsstatus
Voeding	DC 3 V
Batterijtype	Lithium CR 2450N
Radiofrequentie	868,0 tot 868,6 MHz
Zendvermogen	max. 20 mW
Bereik in open veld	typisch 100 m
Montagetype	Inbouw, schroefmontage of plakmontage op gladde oppervlakken
Montagebasis	Inbouwdoos volgens DIN 49073
Bedrijfstemperatuur	-5 °C tot +45 °C
Beschermingsgraad	IP20
Inbedrijfstelling	met ETS5 of nieuwer
Bijzonderheid	Niet combineerbaar met afdekramen uit het FLAT DESIGN

Meer comfort door flexibele KNX RF-bediening in het JUNG-systeem

De 4-voudige draadloze module is bijzonder geschikt voor projecten waarin hoogwaardige KNX-bediening zonder busleiding op de schakelpositie gewenst is. Het komt optimaal tot zijn recht in woonruimtes, conferentiezones, glazen wanden of bij modernisering. Door montage op een inbouwdoos, op de wand of met plakfolie op gladde oppervlakken kan de bediening daar worden gerealiseerd waar klassieke bekabeling alleen met grote inspanning mogelijk zou zijn.

In direct gebruik scoort het model met duidelijke toetslogica, optische terugmelding en een brede functionele basis. Zo kunnen licht, dimmer, jaloezieën of scènes ergonomisch op één plek worden samengebracht. Dat verbetert de gebruikersgeleiding en creëert een samenhangend bedieningsconcept in veeleisende KNX-projecten.

• Zeer goede keuze voor renovatie, retrofit en designgerichte KNX-ruimtes.
• Flexibele plaatsing zonder vaste busleiding direct op de bedieningslocatie.
• Geschikt voor licht, zonwering, scènes en setpointinstellingen.
• Duidelijke statusweergave verhoogt veiligheid en gebruikerscomfort.
• Montage ook op glasoppervlakken of gladde wanden mogelijk.
• Integratie in bekabelde KNX-installaties via een passende draadloze koppelaar.

Binnen het JUNG-programma is dit apparaat de draadloze variant voor 4-voudige bediening in F40-formaat. Vergeleken met een bekabelde JUNG-tastsensormodule van dezelfde functieklasse ligt het grootste voordeel in de vrije plaatsing en de eenvoudige retrofit. Bekabelde varianten zijn daarentegen vaak de eerste keuze wanneer op de inbouwlocatie al een KNX-leiding aanwezig is en een permanente voedingsvoorziening zonder batterij gewenst is.

Eenvoudigere 1-voudige of 2-voudige oplossingen uit de JUNG-omgeving zijn eerder geschikt voor afzonderlijke taken, bijvoorbeeld alleen licht of alleen jaloezie. De 4-voudige uitvoering biedt duidelijk meer bedieningscomfort op één punt en is beter geschikt voor ruimtes met meerdere functies.

Terwijl bekabelde JUNG KNX-tastsensoren bij voorkeur worden ingezet in klassieke businstallaties met vaste bekabeling, richt deze RF-variant zich op flexibele schakelposities en bestaande gebouwen. De module is zinvol wanneer een extra bedieningspunt gewenst is, zonder muren open te breken of nieuwe busleidingen aan te leggen.

Vergeleken met eenvoudige draadloze wandzenders met een geringere functionele omvang biedt de 4-voudige uitvoering meer bedieningsniveaus en een duidelijk fijnere ruimteregeling. Dat is vooral voordelig in woonomgevingen met lichtscène, dimkring en zonwering.

Vergelijkbare KNX RF-tastsensoren zijn onder andere verkrijgbaar van Gira, Busch-Jaeger en Hager. Verschillen zijn meestal zichtbaar in designlijnen, toetslogica, led-concept en in de diepgang van de ETS-applicatie. JUNG scoort hier met de duidelijke F40-integratie en de harmonieuze inbedding in het eigen schakelprogramma.

Bij vergelijkbare producten van andere fabrikanten moet vooral worden gelet op de KNX RF-systeemstructuur, de passende koppeling in de installatie en op de mechanische compatibiliteit met de betreffende designseries. Een directe combinatie van afdekkingen en ramen van verschillende fabrikanten is in de regel niet voorzien.

In ETS wordt een duidelijke toewijzing van de vier toetsen per ruimtefunctie aanbevolen, bijvoorbeeld linksboven licht aan of uit, linksonder dimmen, rechtsboven jaloezie omhoog of omlaag en rechtsonder scène. Voor intuïtieve bediening moeten korte en lange toetsdrukken duidelijk gescheiden worden geparametreerd. Zo kan een korte tik schakelen, terwijl lang indrukken dimt of de jaloezie beweegt.

In ruimtes met gecombineerde licht- en zonweringstaken is het zinvol om toetsparen als wipfunctie aan te leggen. Dat verbetert de bedieningslogica voor gebruikers. Voor scènes wordt een eenduidige groepsadresstructuur aanbevolen, zodat woon-, avond- of presentatiescènes snel kunnen worden onderhouden. De statusobjecten moeten op de leds worden afgestemd, zodat terugmeldingen in het dagelijks gebruik direct begrijpelijk blijven.

Praktisch is ook de koppeling met centrale functies. Een voorbeeld: één toets kan met een lange druk een alles-uit-scène verzenden, terwijl een korte druk alleen de lokale lichtgroep schakelt. Zo ontstaat een hoge meerwaarde zonder complexe bediening.

Met deze 4-voudige module realiseert u een elegante en flexibele KNX-bedieningsoplossing voor moderne woon- en utiliteitsgebouwen. De combinatie van draadloze techniek, duidelijke led-terugmelding en veelzijdige ETS-parametrering maakt het product tot een overtuigende keuze voor hoogwaardige smart-homeconcepten. Wie comfort, design en retrofitmogelijkheden in één systeem wil verenigen, kiest hier voor een doordachte JUNG-oplossing met professionele ambitie.
