Description

KNX LED-controller 5-voudig DC5-48V, REG, veilig – Dimactor bussysteem 100…480W 39005 1S LED R – Jung – 4011377206939:

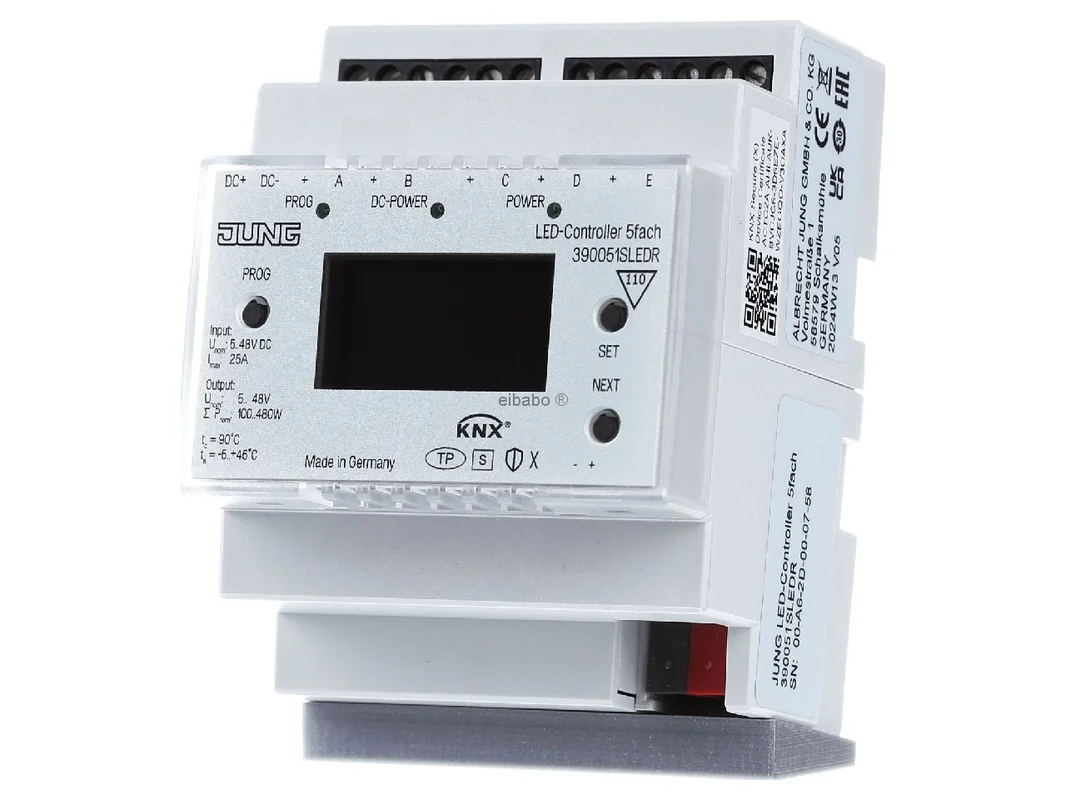

De Jung KNX LED-controller 5-voudig REG Secure 39005 1S LED R is een krachtige dimactor voor de nauwkeurige besturing van constantspannings-leds in het KNX-systeem. Het apparaat is geschikt voor ledmodules, ledspots en andere PWM-gestuurde lichtbronnen in het bereik van 5 V tot 48 V en combineert hoge flexibiliteit met veilige buscommunicatie. Dankzij de vrije kanaalconfiguratie, de handbediening op het apparaat en de led-statusweergave zijn zowel een comfortabele ingebruikname als een snelle diagnose in de schakelkast mogelijk.

Nauwkeurige lichtregeling voor Tunable White, RGB en dynamische lichtscènes

Met deze controller kunnen helderheid, kleurtemperatuur en gekleurd licht exact worden afgestemd op het betreffende gebruik van de ruimte. Naast klassiek dimmen worden ook RGB- en HSV-functies, voorgedefinieerde sequenties, vrije reeksen en tijdgestuurd dimmen tot en met Human Centric Lighting ondersteund. Instelbare dimcurves zoals soft-dimmen of deep-down-dimmen helpen om ook veeleisende ledtoepassingen bijzonder fijngevoelig te regelen.

Producthighlights voordelen

• 5-voudige led-aansturing: Ideaal voor meerkanaals lichtconcepten met constante spanning.
• Breed spanningsbereik: Geschikt voor PWM-aansturing van 5 V tot 48 V.
• Vrij kanaalgebruik: Kanalen kunnen flexibel worden gebruikt voor eenkleurige, Tunable White- of RGB-toepassingen.
• Geïntegreerde kleurregeling: Ondersteunt kleurtemperatuurregeling evenals RGB- en HSV-lichtregeling.
• Variabele dimcurves: Soft-dimmen en deep-down-dimmen voor zuivere lichtverlopen.
• Instelbare PWM-frequentie: Aanpasbaar van 211 tot 1200 Hz voor veel ledtypes.
• Distoneelstuk-ondersteuning: Vergemakkelijkt ingebruikname, statuscontrole en diagnose.
• Handbediening direct op het apparaat: Praktisch bij service, test en onderhoud.
• Scènes en bitscènes: Voor comfortabele lichtsferen in woning- en utiliteitsbouw.
• HCL-geschikt: Tijdsafhankelijke lichtregeling voor meer visueel comfort gedurende de dag.
• Geïntegreerde beveiligingsfuncties: Met overtemperatuurbeveiliging en bescherming voor ledmodules en voeding.
• KNX Data Secure: Meer veiligheid bij de communicatie in het KNX-netwerk.

Intelligente functies voor veeleisende lichtconcepten

• Tunable White: Aanpassing van de kleurtemperatuur voor werk, ontspanning of avondlicht.
• RGB- en HSV-regeling: Voor accentlicht, effectlicht en harmonieuze kleurwerelden.
• Sequenties: Vrij definieerbare reeksen voor presentatie, lounge of wellness.
• Trappenhuisfunctie: Praktisch voor gangen, trappenhuizen en nevenruimtes.
• Blokkeerfunctie: Voorkomt ongewenste bediening in gedefinieerde bedrijfsmodi.
• Meet- en telfuncties: Ondersteunen evaluatie, diagnose en bedrijfsinzicht.
• Status- en beveiligingsmelding: Meldingen via KNX-groepsadres en direct op het distoneelstuk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX LED-controller 5-voudig REG Secure 39005 1S LED R
EAN	4011377206939
Catalogus	Dimactor
Bussysteem	KNX TP, met buskoppeling
Producttype	dimmer
Aantal uitgangen	5
Spanningsbereik last	5 V tot 48 V DC, PWM-gestuurd
Montagewijze	REG voor DIN-rail volgens DIN EN 60715
Breedte	4 TE
Bediening	Elektronische handbediening
Statusweergave	Led-weergave en distoneelstuk-ondersteuning
Kleurregeling	Kleurtemperatuur, RGB, HSV
Dimcurves	instelbaar, onder andere soft-dimmen en deep-down-dimmen
PWM-frequentie	211 tot 1200 Hz
Scènes	geïntegreerde scènes en bitscènes
Automatische functies	sequenties, tijdgestuurd dimmen, Human Centric Lighting
Aanvullende functies	trappenhuisfunctie, blokkeerfunctie, meet- en telfuncties
Beveiligingsfuncties	elektronisch overtemperatuurbeveiliging, bescherming voor ledmodules en voeding
Veiligheid	KNX Data Secure, compatibel vanaf ETS 5.7.3
Beschermingsgraad	IP20

Meerwaarde voor moderne KNX-lichtplanning met veilige led-aansturing

De Jung KNX LED-controller 5-voudig REG Secure 39005 1S LED R is overal aan te bevelen waar meerdere ledkanalen nauwkeurig, veilig en flexibel moeten worden geregeld. Vergeleken met eenvoudige led-dimactoren met alleen basisfunctie biedt dit apparaat aanzienlijk meer speelruimte voor dynamische lichtconcepten, gekleurde scènes en biologisch georiënteerde lichtverlopen. Vooral in hoogwaardige woonomgevingen, vergaderruimtes, shops of hospitality-projecten ontstaat zo een duidelijke meerwaarde op het gebied van comfort, uitstraling en bedienbaarheid.

Binnen het assortiment van de fabrikant is dit model vooral sterk wanneer niet alleen helderheid, maar ook kleurtemperatuur of RGB-licht actief moeten worden geregeld. Eenvoudigere KNX-dimactoren van Jung zijn eerder bedoeld voor klassieke eenkanaals- of fase-dimtoepassingen. Deze controller richt zich daarentegen op projecten met constantspannings-ledtechniek en PWM-aansturing, waarbij meerdere kanalen vrij geconfigureerd en in scènes geïntegreerd moeten worden.

• Zeer geschikt voor lineaire ledstrips, accentlicht en meerkleurige verlichting.
• Vrije kanaalstructuur voor flexibel gebruik in woningbouw, hotel, kantoor of winkelinrichting.
• Nauwkeurige dimverlopen ook bij lage helderheden dankzij aanpasbare curven.
• Distoneelstuk en handbediening besparen tijd bij test, service en storingszoeken.
• Secure-functie verhoogt de bescherming van gevoelige KNX-installaties.
• HCL en tijdgestuurde reeksen creëren moderne lichtconcepten met meerwaarde.

Vergeleken met klassieke Jung-dimactoren voor andere lasttypen is dit apparaat speciaal ontworpen voor constantspannings-leds. Dat is belangrijk wanneer ledstrips, ledmodules of kleurgeschikte armaturen met PWM nauwkeurig moeten worden geregeld. Ten opzichte van eenvoudigere KNX-lichtactoren zonder kleurregeling biedt het model meer functies voor Tunable White, RGB en dynamische sequenties. Wie alleen wil schakelen of eenvoudig eenkleurig wil dimmen, kan vaak voor een eenvoudigere apparaatklasse kiezen. Voor veeleisende lichtbeelden is deze controller echter duidelijk de passender keuze.

Terwijl standaard-dimactoren van de fabrikant eerder conventionele lichtbronnen of klassieke dimmethoden bedienen, is dit model bedoeld voor moderne ledsystemen met constante spanning en PWM. In de praktijk betekent dat: betere geschiktheid voor ledstrips, architectuurverlichting, koofverlichting en gekleurde effectverlichting. Ook bij Human Centric Lighting of bij gemengde toepassingen van wit licht en gekleurd licht is dit apparaat duidelijk in het voordeel.

Op de KNX-markt zijn vergelijkbare ledcontrollers verkrijgbaar van bijvoorbeeld MDT, Theben of Weinzierl. Deze apparaten dekken eveneens meerkanaals PWM-toepassingen af, maar verschillen vaak in bedieningsconcept, parametrering en functionele omvang. Sommige alternatieven zijn meer gericht op pure RGBW-regeling, andere op compacte standaardtaken zonder uitgebreide HCL of zonder gelijkwaardige distoneelstuk-ondersteuning. Voor projecten met KNX Data Secure, vrij kanaalgebruik en een breed functiespectrum is de Jung-oplossing bijzonder interessant.

In ETS is het aan te bevelen de kanalen eerst duidelijk naar toepassing te benoemen, bijvoorbeeld als warmwit, koudwit, rood, groen en blauw of als vijf afzonderlijke witlichtzones. Zo blijft het project ook bij latere aanpassingen overzichtelijk. Voor Tunable White moet de logica van helderheid en kleurtemperatuur netjes gescheiden op groepsadressen worden geplaatst. Bij RGB of HSV is het zinvol om naast directe waarden ook scène-objecten te gebruiken, zodat kleurwisselingen en oproepen in het dagelijks gebruik sneller en stabieler verlopen.

Praktisch is ook het gebruik van vaste scènes voor typische ruimtes. Voorbeeld: in de vergaderruimte kan een scène „Presentatie” het licht dimmen en de kleurtemperatuur neutraal instellen. Een scène „Ontvangst” kan helderder en warmer overkomen. Voor HCL kunnen tijdvensters worden gedefinieerd waarin ’s ochtends koeler en activerend licht en ’s avonds warmere lichtsferen worden gebruikt. Bij de parametrering van de PWM-frequentie moet altijd het gebruikte ledtype worden gecontroleerd om flikkeren of ongewenste effecten te voorkomen.

Wie moderne ledverlichting intelligent, fijngevoelig en veilig wil regelen, maakt met deze dimactor een overtuigende keuze. Het apparaat combineert flexibele meerkanaalstechniek, praktijkgerichte ETS-functies en hoge bedrijfszekerheid tot een sterke oplossing voor toekomstgerichte KNX-lichtinstallaties. Zo ontstaan nauwkeurige lichtsferen, efficiënte processen en een zichtbaar hoger comfort in het dagelijks gebruik.
