Description

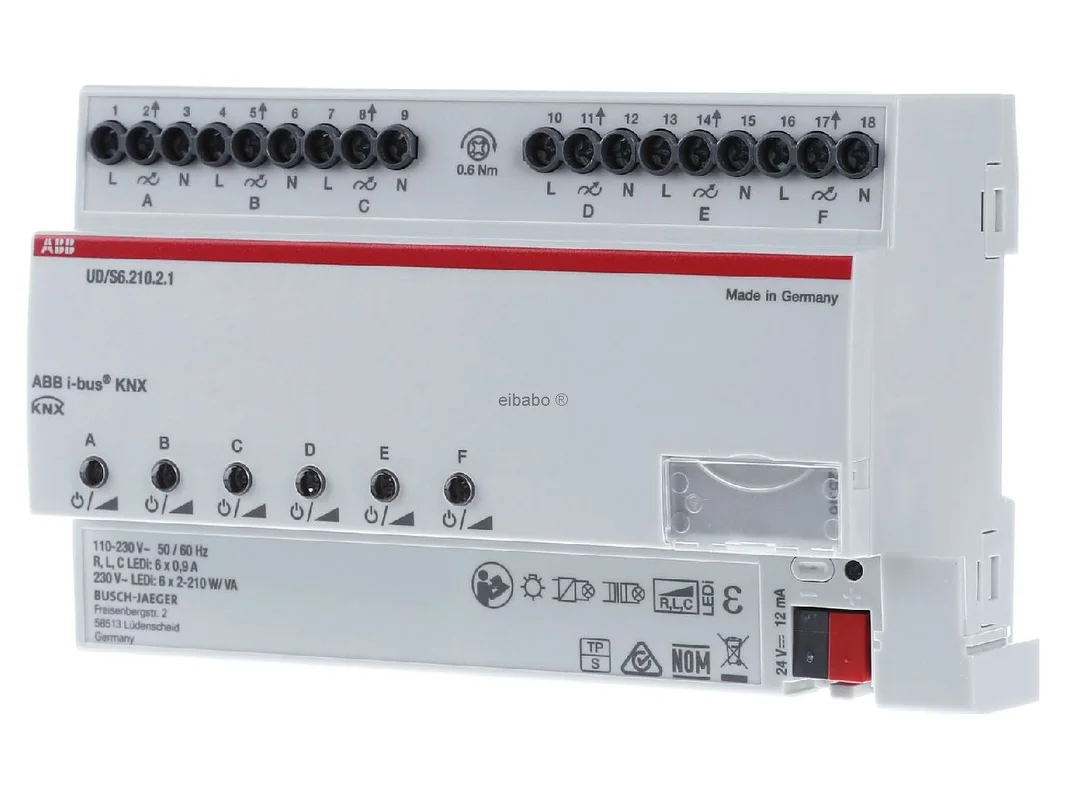

KNX LED-dimmer, 6-voudig – Dimactor bussysteem 2…210W UD/S6.210.2.1 – Busch Jaeger – 2CKA006197A0049 – 4011395251881:

De Busch-Jaeger KNX led-dimactor 6-voudig universeel voor retrofit-ledlampen UD/S6.210.2.1 is de krachtige oplossing voor veeleisende lichtregeling in het KNX-systeem. Het apparaat is specifiek ontwikkeld voor het dimmen van moderne retrofit-ledlampen en ondersteunt tegelijk vele andere belastingstypen. Daardoor is de dimactor geschikt voor woningbouw, utiliteitsbouw en hoogwaardige renovatie met hoge eisen aan comfort, flexibiliteit en stabiele dimkwaliteit.

Nauwkeurige KNX-lichtregeling voor led en klassieke lampen

De meerkanaals universele dimactor biedt zes kanalen voor veelzijdige en efficiënte lichtautomatisering. Dankzij automatische lastherkenning, een afzonderlijke N-aansluiting per kanaal en vrij mogelijke parallelschakeling van de uitgangen kan de oplossing exact op de betreffende toepassing worden afgestemd. De handmatige bediening direct op het apparaat vergemakkelijkt service, test en inbedrijfstelling. Ook zonder busspanning of in niet-geprogrammeerde toestand blijft het apparaat bedienbaar, wat in de dagelijkse projectpraktijk duidelijke voordelen biedt.

Producthighlights voordelen

• Geoptimaliseerd voor retrofit-led: Zeer geschikt voor dimbare ledlampen met hoge eisen aan schoon dimgedrag.
• Universeel inzetbaar: Ondersteunt ook gloeilampen, 230 V-halogeenlampen evenals laagvolt-halogeen met conventionele of elektronisch trafo’s.
• Zes kanalen: Meerdere lichtzones kunnen afzonderlijk en netjes in het KNX-systeem worden aangestuurd.
• Automatische lastherkenning: Het apparaat herkent veel belastingstypen zelfstandig, de functie kan indien nodig worden gedeactiveerd.
• Parallelschakeling mogelijk: Uitgangen kunnen flexibel parallel worden gebruikt om het vermogen te verhogen.
• Afzonderlijke N-aansluiting per kanaal: Dat ondersteunt een stabiele bedrading en nette kanaalscheiding.
• Minimale belasting vanaf 2 W: Ook kleine belastingen kunnen in veel projecten veilig worden geïntegreerd.
• Handbediening op het apparaat: Ideaal voor service, controle en snelle functietests in de schakelkast.
• ETS met kanaalsjablonen: De parametrering verloopt sneller dankzij kopieerbare sjablonen.
• diagnose via i-bus Tool: Uitgebreide test- en diagnosefuncties vergemakkelijken foutopsporing en onderhoud.
• Programmering zonder 230 V: Het apparaat kan al vóór aanwezige netvoeding worden geconfigureerd.
• Geïntegreerde buskoppelaar: Directe aansluiting op KNX zonder extra busmodule.

Intelligente functies voor moderne lichtprojecten

• Woonruimtes: Comfortabel dimmen van plafondverlichting, wandverlichting en accentverlichting in meerdere zones.
• Renovatie: Bijzonder sterk bij de integratie van dimbare retrofit-led in bestaande lichtconcepten.
• Kantoor en utiliteit: Flexibele lichtscènes voor overleg, presentatie of werkmodus.
• Hotel en horeca: Fijne helderheidsaanpassing voor sfeer, energie-efficiëntie en gebruikerscomfort.
• Centrale verdeling: De 6-voudige uitvoering is goed geschikt voor gestructureerde KNX-verdelingen.
• Servicevriendelijk: Directe bediening ter plaatse bespaart tijd bij test, onderhoud en inbedrijfstelling.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch-Jaeger KNX led-dimactor 6-voudig universeel voor retrofit-ledlampen UD/S6.210.2.1
Fabrikant	Busch-Jaeger
Fabrikantnr.	2CKA006197A0049
EAN	4011395251881
Catalogus	Dimactor
Bussysteem	KNX
Montagewijze	REG
Aantal uitgangen	6
Belastingstype	Universeel en LED Retrofit
Nominale spanning	110 tot 230 V AC/DC
Frequentie	50 tot 60 Hz
Minimale belasting	2 W
Vermogen per kanaal	tot 210 W/VA
Maximaal totaalvermogen	tot 800 W/VA bij parallelschakeling
Dimprincipe	Faseafsnijding en afhankelijk van de belasting faseaansnijding
230 V gloei- en halogeenlampen	6 x 210 W/VA tot 1 x 800 W/VA
Dimbare 230 V LEDi	bij faseafsnijding 6 x 210 W/VA tot 1 x 800 W/VA, bij faseaansnijding 6 x 80 W/VA tot 1 x 240 W/VA
Inductieve L-trafo’s met led of LV-halogeen	6 x 210 W/VA tot 1 x 800 W/VA
Elektronische C-trafo’s met led of LV-halogeen	6 x 210 W/VA tot 1 x 800 W/VA
Elektronische LC-trafo’s met led of LV-halogeen	6 x 80 W/VA tot 1 x 240 W/VA
Automatische lastherkenning	ja, deactiveerbaar
N-aansluiting	afzonderlijk per kanaal
Handbediening	ja
Led-indicatie	ja
Parallelbedrijf	ja
Buskoppelaar	geïntegreerd
Beschermingsgraad	IP20
Productreeks	KNX

Veelzijdige KNX-dimtechniek voor led-renovatie, nieuwbouw en professionele ETS-projecten

De Busch-Jaeger KNX led-dimactor 6-voudig universeel voor retrofit-ledlampen UD/S6.210.2.1 is gericht op planners, integratoren en elektriciens die op zoek zijn naar betrouwbare dimtechniek voor moderne en klassieke belastingen. Vooral in projecten met dimbare retrofit-led laat het apparaat zijn kracht zien, omdat veel kritische belastingssituaties netjes en flexibel kunnen worden geïntegreerd. De zes kanalen maken een duidelijke indeling per ruimte, lichtscène of gebruikseenheid mogelijk.

Een groot voordeel ligt in de praktijkgerichte combinatie van hoge lastflexibiliteit, lokale bediening en snelle ETS-parametrering. Dat bespaart tijd in de schakelkast, vereenvoudigt de inbedrijfstelling en verbetert de servicevriendelijkheid gedurende de volledige levenscyclus van de installatie.

• Ideaal voor dimbare retrofit-led in woonhuizen, kantoren, hotels en hoogwaardige utiliteitsgebouwen.
• Zeer flexibel bij gemengde belastingstypen binnen een project.
• Geschikt voor centrale KNX-verdelingen met meerdere lichtgroepen.
• Een goede keuze bij renovaties wanneer bestaande armaturen op led worden omgesteld.
• Directe handbediening vergemakkelijkt testruns zonder volledige businbedrijfname.
• Parallelschakeling ondersteunt toepassingen met een hogere vermogensbehoefte.
• diagnosefuncties helpen bij foutopsporing, lastcontrole en projectoplevering.

In het assortiment van Busch-Jaeger zijn naast deze universele led-dimactor ook andere KNX-dimactoren met een ander aantal kanalen of afwijkende vermogensstructuur verkrijgbaar. Varianten met minder kanalen zijn vaak zinvol wanneer slechts afzonderlijke ruimtes of kleine lichtgroepen moeten worden gedimd. De 6-voudige actor laat zijn kracht zien wanneer meerdere zones in één verdeling worden gebundeld en tegelijk een hoge projectflexibiliteit vereist is.

Ten opzichte van klassieke dimactoren, die sterker op conventionele belastingen zijn afgestemd, is deze uitvoering duidelijk geoptimaliseerd voor dimbare retrofit-led. Dat is vooral bij renovaties een echt voordeel, omdat ledlampen in de praktijk vaak hogere eisen stellen aan dimgedrag, lastaanpassing en stabiliteit.

Eenvoudigere dimactoren van de fabrikant zijn vaak geschikt voor standaardtoepassingen met een duidelijk gedefinieerd belastingstype en een lager aantal kanalen. Dit model is bedoeld voor veeleisendere lichtprojecten waarin verschillende lamptypen, meerdere lichtscènes en variabele vermogenseisen samenkomen. Door de vrije parallelschakeling van de uitgangen is bovendien een duidelijk flexibelere aanpassing mogelijk dan bij star kanaalgebruik.

Waar compactere apparaten eerder in kleine wooneenheden of voor afzonderlijke functieruimtes worden ingezet, wordt dit 6-voudige model vooral aanbevolen voor centrale verdelingen, grotere wooneenheden of commerciële toepassingen met meerdere dimzones.

In de KNX-omgeving bestaan vergelijkbare led-dimactoren bijvoorbeeld van ABB, MDT en Theben. Bij ABB is de technische verwantschap bijzonder groot, omdat het apparaat binnen de i-bus-omgeving wordt gevoerd en diagnose via de i-bus Tool wordt ondersteund. De focus ligt hier op zeer brede lastondersteuning en een praktijkgerichte ETS-structuur.

MDT biedt afhankelijk van de serie eveneens krachtige KNX-dimactoren met focus op compacte applicatie en goede ETS-bedienbaarheid. Verschillen tonen zich vaak in de details van de parametrering, bij diagnosefuncties en in de afstemming op bepaalde belastingssituaties.

Theben positioneert vergelijkbare dimactoren vaak met een sterke focus op gebouwautomatisering en scènebedrijf. Bij een fabrikantoverstijgende vergelijking moeten vooral lastcompatibiliteit, gedrag met retrofit-led, kanaalstructuur en servicefuncties worden gecontroleerd. De KNX-basisintegratie is systeemtechnisch mogelijk, maar parametrering en apparaatgedrag verschillen in de praktijk soms aanzienlijk.

Voor ETS is het raadzaam om eerst elk kanaal duidelijk naar ruimte en belastingstype te benoemen, bijvoorbeeld „Woonkamer plafond led”, „Eethoek pendel” of „Gang wandverlichting”. Zo blijven groepsadressen, terugmeldingen en scènes ook in grotere projecten duidelijk navolgbaar.

Bij retrofit-led is het praktisch om per kanaal eerst de passende lastkarakteristiek te controleren en de automatische lastherkenning alleen dan vast te definiëren wanneer een belastingsprofiel duurzaam bekend is. In gemengde projecten vergemakkelijkt dat de inbedrijfstelling en vermindert het latere servicebezoeken.

Voor lichtscènes loont een structuur met gescheiden groepsadressen voor schakelen, relatief dimmen, absolute waarde en status. Een typisch voorbeeld is een scène „Avond”, waarbij de woonkamerverlichting op een zachte dimwaarde wordt gezet, terwijl gang en nevenruimtes helderder blijven. In vergaderruimtes kan een scène „Presentatie” het hoofdlicht dimmen en randzones actief houden.

Bij hogere vermogensbehoefte moeten parallel geschakelde uitgangen in ETS en in de verdelerdocumentatie duidelijk worden gemarkeerd. Zo blijft voor service en latere uitbreidingen direct zichtbaar welke kanalen gezamenlijk een belasting voeden. Dat verbetert de onderhoudsveiligheid en helpt bij snelle diagnose.

Wie moderne led-lichttechniek in het KNX-systeem veilig, netjes en professioneel wil dimmen, kiest met deze dimactor voor een doordachte oplossing voor veel reële projecteisen. De combinatie van zes kanalen, brede lastondersteuning, lokale bediening en snelle ETS-parametrering maakt het apparaat tot een sterke keuze voor toekomstbestendige lichtautomatisering.

Of het nu gaat om nieuwbouw, modernisering of een hoogwaardig utiliteitsproject: deze dimactor brengt stabiele prestaties, grote planningsvrijheid en comfortabele lichtregeling in een overtuigend KNX-concept.
