Description

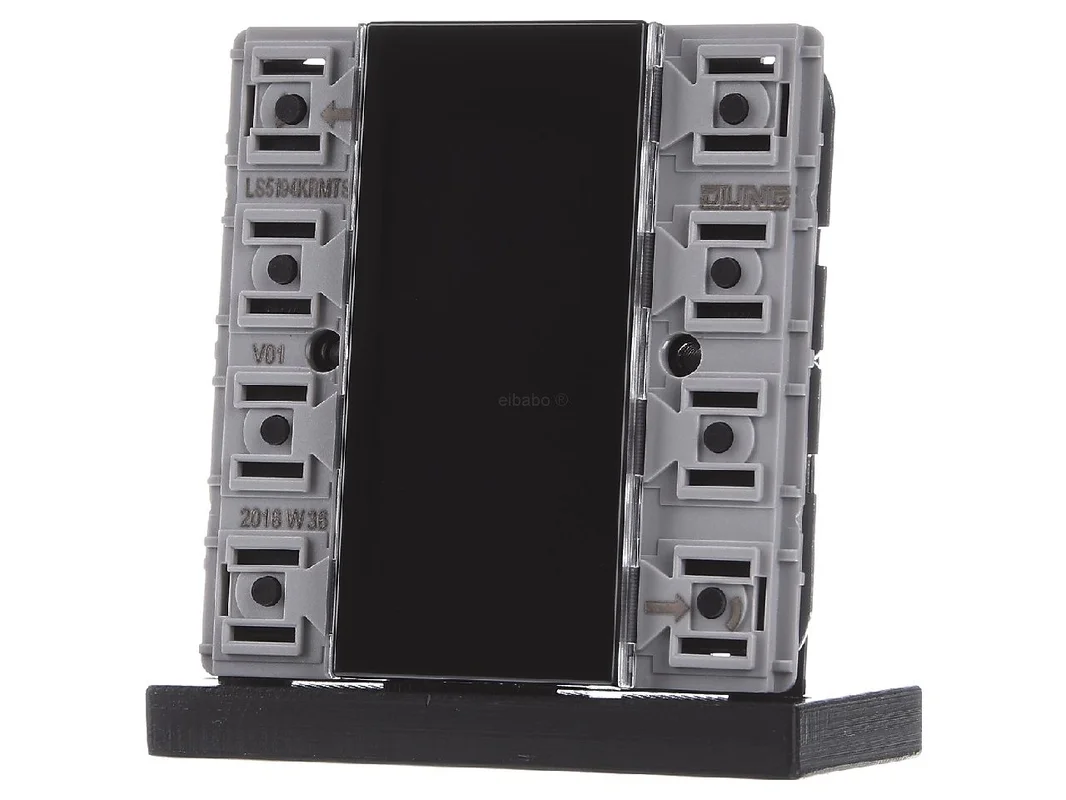

KNX ruimtecontroller module compact 4-voudig LS 5194 KRM TS D – Jung – 4011377121720:

De Jung KNX ruimtecontroller-module compact 4-voudige tastsensor designserie LS 5194 KRM TS D LS5194KRMTSD is een veelzijdig meervoudig bedieningsapparaat voor veeleisende KNX-ruimtes. Het combineert nauwkeurige ruimtetemperatuurregeling met moderne drukknopbediening en een duidelijke statusweergave. Zo bedient u verlichting, dimmers, jaloezieën, scènes en temperatuur comfortabel vanaf één centraal bedieningspunt.

Nauwkeurige ruimteregeling en elegante KNX-bediening in LS-design

De compacte module is ontworpen voor gebruik in de LS-serie en wordt aangevuld met een passende 4-voudige toetsenset. Het verlichte LC-distoneelstuk toont belangrijke waarden duidelijk, terwijl acht status-leds in rood, groen of blauw snelle optische terugkoppeling geven. Door de vrije toewijzing van de toetsen met tastsensor- of regelfuncties past het apparaat zich flexibel aan woningbouw, utiliteitsbouw en hoogwaardige smart-homeconcepten aan.

Producthighlights voordelen

• 4-voudig bedieningsconcept: Comfortabele bediening van meerdere KNX-functies op slechts één plaats.
• Ruimtetemperatuurregeling: Geïntegreerde sensor voor nauwkeurig meten en regelen van de ruimtetemperatuur.
• Verlicht LC-distoneelstuk: Goede leesbaarheid van belangrijke waarden en symbolen.
• Flexibele toetsentoewijzing: Eén of twee functies per toets mogelijk.
• Status-leds: Acht leds in rood, groen of blauw voor duidelijke statusweergave.
• Instelbare helderheid: Led- en distoneelstukhelderheid aanpasbaar aan ruimte en gebruik.
• Geïntegreerde busaankoppelaar: Directe aansluiting op KNX TP 256 zonder apart extra onderdeel.
• Uitbreidbaar: Aansluiting voor ruimtecontroller- of tastsensor-uitbreidingsmodules.
• Scènebesturing: Oproepen en opslaan van lichtscènes direct via het apparaat.
• Blokkeer- en alarmfunctie: Voor meer veiligheid en duidelijke prioriteiten tijdens gebruik.

Intelligente functies voor licht, klimaat en zonwering

• Lichtbesturing: Schakelen, dimmen en statusmelding in één elegant bedieningspaneel.
• Jaloeziebesturing: Comfortabel omhoog, omlaag en scène-oproep voor moderne zonwering.
• Temperatuurweergave: Weergave van ruimte- of streeftemperatuur in °C of °F.
• Buitentemperatuur bruikbaar: Weergeefbaar in combinatie met externe sensor of weerstation.
• Tijdweergave: Tijd kan via KNX-tijdobjecten in het menuniveau worden weergegeven.
• Wip- of toetsfunctie: Bedieningslogica vrij kiesbaar passend bij het project.
• Functiesymbolen in het distoneelstuk: Voor een intuïtieve en snelle bediening in het dagelijks gebruik.
• Twee regelaars mogelijk: Met uitbreidingsmodules bruikbaar voor twee ruimtes.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX ruimtecontroller-module compact 4-voudige tastsensor designserie LS 5194 KRM TS D LS5194KRMTSD
EAN	4011377121720
Catalogus	Meervoudig bedieningsapparaat
Bussysteem	KNX TP 256
Apparaattype	Compacte ruimtecontroller-module 4-voudig
designserie	LS
Montagewijze	Inbouw, montage in inbouwdoos volgens DIN 49073
Distoneelstuk	Verlicht LC-distoneelstuk
Statusweergave	8 status-leds, rood, groen of blauw
Toetsfuncties	Eén of twee functies per toets
Bedieningstypen	Toetsfunctie of wipfunctie
Busaankoppelaar	Geïntegreerd
Temperatuursensor	Geïntegreerde ruimtetemperatuursensor
Uitbreidingen	Ruimtecontroller-uitbreidingsmodule en tastsensor-uitbreidingsmodule aansluitbaar
Extra sensor	Externe voeler FF NTC aansluitbaar
Regelfunctie	Ruimtetemperatuurregeling met streefwaarde-instelling
Weergaveopties	Ruimtetemperatuur, streeftemperatuur, buitentemperatuur, tijd, functiesymbolen
Bijzondere functies	Blokkeerfunctie, alarmfunctie met optionele bevestiging, scène-oproep en scènegeheugen
Completering	Voor 4-voudige toetsenset van de LS-serie

Meer comfort in KNX-ruimtes dankzij distoneelstuk, temperatuurregeling en modulaire uitbreiding

Deze bedieningsmodule is bijzonder geschikt voor ruimtes waarin verlichting, zonwering en ruimteklimaat centraal en elegant bediend moeten worden. De combinatie van distoneelstuk, temperatuursensor en vrij toewijsbare toetsen zorgt voor een duidelijke gebruikersgeleiding. In tegenstelling tot eenvoudige KNX-tastsensoren zonder regelfunctie neemt de module bovendien taken van de ruimtetemperatuurregeling over en toont het relevante waarden direct op het apparaat.

De sterke punten liggen in de combinatie van bedieningscomfort en functiedichtheid. Via het distoneelstuk kunnen temperatuurwaarden en toestanden snel worden afgelezen. De acht status-leds vergemakkelijken de oriëntatie bij scènes, schakeltoestanden of blokkeringen. Dankzij de uitbreidingsmogelijkheid is het apparaat ook geschikt voor complexere ruimtes met extra functionele behoeften.

• Centrale bediening voor verlichting, dimmen, jaloezie, scènes en temperatuur op slechts één plek.
• Bijzonder geschikt voor woonruimtes, kantoren, hotelkamers en hoogwaardige utiliteitsgebouwen.
• Distoneelstuk en led-terugkoppeling verbeteren overzicht en gebruikerscomfort in het dagelijks gebruik.
• Flexibele parametrering maakt een duidelijke scheiding van comfort-, scène- en regelfuncties mogelijk.
• Uitbreidingsmodules helpen bij grotere ruimtes of bij een grotere functionele omvang.
• Dankzij geïntegreerde temperatuursensor ideaal voor nette en ruimtebesparende KNX-concepten.

Binnen het Jung-programma onderscheidt de module zich van pure KNX-tastsensoren zonder ruimteregelaar door de geïntegreerde ruimtetemperatuursensor en het LC-distoneelstuk. Ten opzichte van eenvoudigere bedieningspunten ligt hier niet alleen de focus op de schakelfunctie, maar op de complete ruimtebediening met temperatuur, scènes en statusweergave. Wordt een project zonder temperatuurregeling gepland, dan kan een eenvoudige tastsensor de voordeligere keuze zijn. Voor hoogwaardige afzonderlijke ruimtes is deze module echter duidelijk veelzijdiger.

Vergeleken met grotere of nieuwere ruimtecontroller-generaties van Jung kan dit model een zeer compacte en beproefde oplossing zijn. Als in het project modernere weergave- of bedieningsconcepten gewenst zijn, komen opvolgende of alternatieve modellen van de fabrikant in aanmerking. Dit apparaat overtuigt vooral wanneer een klassiek LS-design, KNX TP en een uitgewerkte ruimtebediening gevraagd zijn.

Een klassieke KNX-tastsensor van Jung dient vooral voor het activeren van schakel- en rijcommando’s. Deze ruimtecontroller-module gaat een stap verder en integreert de ruimtetemperatuurregeling direct. Daardoor is het bijzonder geschikt voor ruimtes waarin gebruikers klimaat en verlichting op dezelfde plaats moeten bedienen.

Als alleen scène- of lichtbesturing nodig is, volstaat een pure tastsensor vaak. Zodra streefwaarden, werkelijke waarden of regelfuncties zichtbaar en bedienbaar moeten zijn, toont deze module zijn voordelen. Met uitbreidingsmodules kan het toepassingsgebied bovendien worden uitgebreid naar complexere ruimteconcepten.

Vergelijkbare KNX-bedieningspunten met distoneelstuk en ruimte-regelfunctie zijn onder andere verkrijgbaar van Gira, MDT en ABB. Gira zet vaak in op sterk designgerichte bedieningspunten met focus op hoogwaardige bedieningsoppervlakken en duidelijke visualisatie. MDT biedt afhankelijk van de serie vaak een zeer goede prijs-kwaliteitverhouding en uitgebreide ETS-opties. ABB is sterk in veel utiliteitsprojecten, vooral wanneer systeemintegratie en klassieke gebouwautomatisering centraal staan.

Essentiële verschillen liggen meestal in designlijnen, bedieningsfilosofie, distoneelstukweergave en parametrering in ETS. Bij de KNX-basisfunctie is er in de regel een goede systeemcompatibiliteit, omdat gestandaardiseerde groepsobjecten worden gebruikt. Verschillen tonen zich eerder in comfortdetails, regelstructuur, symboliek en de integratie in het betreffende schakelprogramma.

In ETS is het aan te raden om eerst de toetsen logisch naar gebruik te ordenen, bijvoorbeeld links voor verlichting en rechts voor zonwering. Voor elk bedieningspunt moeten korte en lange bediening duidelijk worden gedefinieerd. Een voorbeeld: een korte druk schakelt de plafondverlichting, een lange druk dimt. Bij jaloezieën kan een korte druk stop of lamellenverstelling activeren, een lange druk beweegt omhoog of omlaag.

Voor de ruimtetemperatuurregeling moet de geïntegreerde sensor goed worden afgestemd op de werkelijke ruimtesituatie. In sterk tochtige zones of bij montage dicht bij een warmtebron is een externe voeler vaak de betere keuze. In woonruimtes is het zinvol om comfort-, standby- en nachtbedrijf via eigen groepsadressen aan te leggen. Zo kunnen tijdprogramma’s, raamcontacten of centrale scènes eenvoudig worden gekoppeld.

Een praktisch voorbeeld is het samenspel van lichtscène en klimaat: bij het oproepen van de scène „Avond” dimt het hoofdlicht, gaat de jaloezie naar een privacypositie en wordt de streefwaarde licht verlaagd. Even nuttig is een blokkeerfunctie voor kinderkamers of vergaderruimtes, zodat alleen gedefinieerde toetsen actief blijven. Voor service en diagnose moeten statusobjecten duidelijk worden benoemd, zodat inbedrijfstelling en later onderhoud sneller verlopen.

Wie een hoogwaardige en functionele KNX-bedieningspost voor de LS-serie zoekt, krijgt hier een overtuigende oplossing voor moderne ruimteautomatisering. De module combineert bedieningscomfort, temperatuurregeling en duidelijke statusweergave in compacte vorm. Zo ontstaat een opgeruimd en professioneel bedieningsniveau voor veeleisende smart-home- en utiliteitsoplossingen.

Of het nu gaat om verlichting, jaloezie, scène of ruimteklimaat: dit apparaat brengt belangrijke ruimtefuncties samen op één centraal punt en zorgt voor intuïtief gebruik in de dagelijkse werking. Dat maakt het een sterke keuze voor iedereen die waarde hecht aan design, functie en praktisch KNX-nut.
