Description

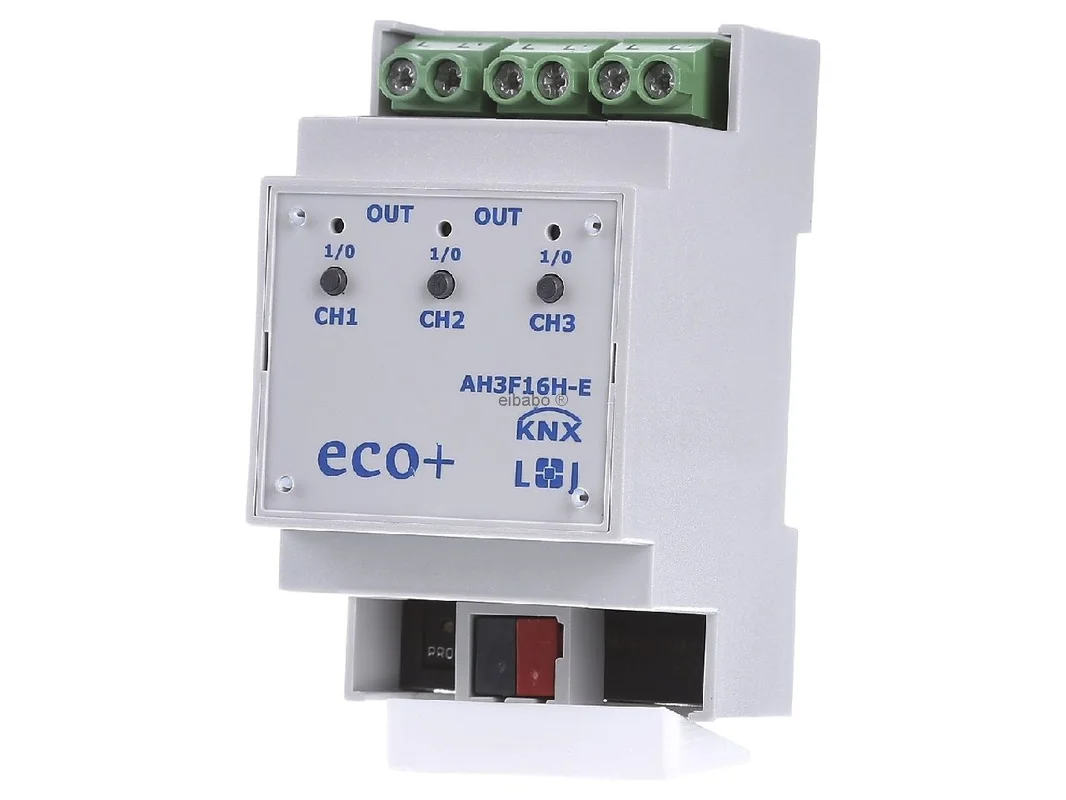

KNX schakelactor eco+ triple 16A 3TE AH3F16H-E – Lingg Janke – 79236 – 4260049686986:

De Lingg Janke KNX schakelactor 3-voudig 16A eco+ REG verwarmingsactor AH3F16H-E 79236 / 79236SEC is een krachtige oplossing voor het betrouwbaar schakelen van belastingen in moderne KNX-installaties. Het apparaat is ontworpen voor drie onafhankelijke belastingen en stroomkringen en is bijzonder geschikt voor grote en capacitieve belastingen met hoge inschakelstromen. Daardoor is het ideaal voor veeleisende toepassingen in woningbouw, utiliteitsbouw en technische gebouwautomatisering.

Nauwkeurig schakelen van belastingen met de Lingg Janke KNX schakelactor 3-voudig 16A eco+ REG verwarmingsactor AH3F16H-E 79236 / 79236SEC

De compacte schakelactor combineert hoge schakelcapaciteit met praktijkgerichte KNX-functies. Drie afzonderlijk te gebruiken kanalen, een directe handbediening per kanaal en geïntegreerde tijdfuncties ondersteunen een flexibele inzet in de schakelkast. Vooral bij verwarmingscircuits, elektrische verbruikers, pompen, ventilatoren of andere 230 V-belastingen komt het apparaat volledig tot zijn recht. Statusmeldingen, scènes, koppelingen en blokkeerfuncties helpen om processen overzichtelijk te structureren en veilig te automatiseren.

Producthighlights voordelen

• Drie schakelkanalen: Voor drie onafhankelijke belastingen of stroomkringen in één KNX-lijn.
• Hoge schakelcapaciteit: Per kanaal tot 16 A bij 250 V AC voor zuiver ohmse belasting.
• Voor hoge inschakelstromen: Geschikt voor grote en ook capacitieve belastingen.
• Handbediening op het apparaat: Directe toegang in de verdeler voor service, test en snelle diagnose.
• KNX eco+ concept: Efficiënte integratie in professionele KNX-installaties.
• Tijdfuncties: Ideaal voor naloop, trappenhuisverlichting, pulsering of vaste schakelvolgordes.
• Scènefunctie: Tot 32 scènes voor afgestemde bedrijfsmodi.
• Statusmelding: Duidelijke terugkoppeling van de schakeltoestanden naar visualisatie of logica.
• Blokkeerfunctie: Zinvol voor onderhoud, prioriteiten of beveiligingsconcepten.
• Bedrijfsurenteller: Praktisch voor onderhoudsplanning en looptijdcontrole.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Lingg Janke KNX schakelactor 3-voudig 16A eco+ REG verwarmingsactor AH3F16H-E 79236 / 79236SEC
EAN	4260049686986
Catalogus	Schakelactor
Bussysteem	KNX
Type apparaat	Schakelactor, REG
Kanalen	3-voudig
Montage	Rij-inbouw in de verdeler
Handbediening	Ja, per kanaal
Schakelcapaciteit	16 A bij 250 V AC, zuiver ohmse belasting
Capacitieve belasting	C-belasting tot 140 µF
Module-eenheden	3 TE
Functies	Tijdfuncties, koppeling, status, scènes, meldfunctie, blokkeerfunctie, bedrijfsurenteller
Aantal scènes	32
Toepassingsgebied	Schakelen van belastingen, verwarmingsgerelateerde verbruikers en stroomkringen

Krachtige KNX-schakeltechniek voor belastingen, verwarming en gebouwfuncties

De Lingg Janke KNX schakelactor 3-voudig 16A eco+ REG verwarmingsactor AH3F16H-E 79236 / 79236SEC is geschikt voor alle toepassingen waar robuuste schakelprocessen en duidelijke KNX-logica gevraagd zijn. Drie uitgangen maken de gerichte aansturing mogelijk van verwarmingsgroepen, elektrische extra verbruikers, pompen of ventilatiegerelateerde belastingen. Dankzij de hoge schakelcapaciteit per kanaal is het apparaat ook dan een zeer goede keuze wanneer belastingen met verhoogde inschakelstroom veilig beheerst moeten worden.

In de praktijk profiteren planners en installateurs van de directe handbediening. Deze vergemakkelijkt de inbedrijfstelling in de schakelkast, bespaart tijd bij functietests en vereenvoudigt het opsporen van storingen. Dankzij scènes, status en blokkeerobjecten kan de actor netjes worden geïntegreerd in overkoepelende automatiseringsconcepten, bijvoorbeeld voor energiebeheer, bedrijfsmodi of centrale uit-commando’s.

• Overzichtelijke scheiding van maximaal drie onafhankelijke belastingskringen in slechts één REG-apparaat.
• Zeer geschikt voor grote belastingen en capacitieve verbruikers met hoge aanloopbelasting.
• Handbediening per kanaal voor testbedrijf, service en snelle reactie ter plaatse.
• Geïntegreerde tijdfuncties voor naloop, aan-/uitvertraging of pulsbedrijf.
• Scènebesturing voor afgestemde bedrijfsmodi in woningbouw en utiliteitsbouw.
• Statusmeldingen voor visualisatie, centrale meldkamer of KNX-logicamodules.
• Blokkeerfuncties voor prioriteiten, beveiligingsbedrijf of onderhoudssituaties.
• Bedrijfsurenteller voor controle van looptijden bij veelgebruikte verbruikers.

Binnen de eco+ serie positioneert dit model zich als compacte 3-voudige schakelactor met hoge kanaalbelastbaarheid en handbediening. Vergeleken met de 5-voudige schakelactor van de fabrikant biedt de 3-voudige variant meer focus op enkele, maar vaak zwaarder belaste stroomkringen. Dat kan voordelig zijn in verwarmingsverdelingen of bij technische belastingen, wanneer overzicht en duidelijke toewijzing vooropstaan.

Ten opzichte van 6-voudige varianten uit dezelfde productfamilie is dit apparaat ruimtebesparender en bijzonder interessant wanneer geen hoog aantal kanalen, maar wel een belastbare en gestructureerde schakeloplossing nodig is. Wie enkele belastingen centraal en overzichtelijk wil parametreren, vindt hier een economische en praktijkgerichte uitvoering.

Schakelactoren met een hoger aantal kanalen zijn vooral geschikt voor grotere verdelingen met veel licht- of wandcontactdooskringen. De 3-voudige actor is daarentegen vaak de betere keuze voor installaties waarin afzonderlijke belastingen duidelijk moeten worden geprioriteerd, zoals verwarmingscircuits, pompen, boilervrijgaven of technische extra functies.

In tegenstelling tot jaloezie- of rolluikactoren van dezelfde fabrikant is dit apparaat niet bedoeld voor rijrichtingen en looptijdlogica van aandrijvingen, maar voor klassieke schakeltoepassingen. Vergeleken met gespecialiseerde verwarmingsactoren met ventielaansturing ligt de nadruk hier op robuust schakelen van belastingen en niet op fijnmazige thermisch individuele ruimteregeling.

Vergelijkbare KNX-schakelactoren zijn bijvoorbeeld te vinden bij MDT, ABB of Theben. MDT biedt vaak zeer uitgebreide parametreringsopties en een brede projectbasis in de woningbouw. ABB is sterk vertegenwoordigd in grote utiliteitsgebouwen en in gestandaardiseerde gebouwstructuren. Theben scoort vaak met een duidelijke ETS-structuur en praktijkgerichte automatiseringsfuncties.

Essentiële verschillen liggen meestal in de diepgang van de applicatie, in de plaatsing van de handbediening, in diagnosefuncties en in de verfijning van tijd- en logicaopties. Bij KNX blijft de fundamentele systeemcompatibiliteit behouden, omdat de integratie via ETS en standaardgerichte communicatieobjecten plaatsvindt. Voor de concrete toepassing zijn daarom vooral het aantal kanalen, het type belasting en de gewenste functielogica doorslaggevend.

In ETS is het aan te bevelen om alle drie de kanalen duidelijk naar belastingstype te benoemen, bijvoorbeeld „Verwarmingscircuit Noord“, „Pomp technische ruimte“ of „Vrijgave extra verwarming“. Zo blijft de groepsadressering ook in grotere projecten overzichtelijk. Voor elk kanaal moeten schakelobject, statusobject en indien nodig een apart blokkeerobject worden aangemaakt.

Praktisch is een structuur met centraal schakelen en lokale vrijgave. Voorbeeld: Een kanaal schakelt een pomp alleen in wanneer zowel de verwarmingsvraag actief is als er geen onderhoudsblokkeerobject aanwezig is. Een ander voorbeeld is een tijdfunctie voor ventilatornaloop in de badkamer of bijkeuken, waarbij de uitgang na het uitschakelen nog gedurende een gedefinieerde tijd actief blijft.

Voor scènes kan een gemeenschappelijk scèneobject worden gebruikt om meerdere belastingen in één bedrijfsmodus samen te vatten, zoals „Dag“, „Nacht“ of „Afwezigheid“. Bij vaak geschakelde verbruikers loont het om de bedrijfsurenteller uit te lezen, om onderhoudsintervallen beter te plannen. In projecten met visualisatie moeten statusmeldingen consequent worden geïntegreerd, zodat schakeltoestanden in app, paneel of bedienpost eenduidig zichtbaar zijn.

Met deze KNX-schakelactor kiest u voor een compacte en belastbare oplossing voor professionele schakeltoepassingen. Het apparaat overtuigt met drie krachtige kanalen, directe handbediening en een doordachte functionele basis voor moderne KNX-projecten. Of het nu in de verwarmingsomgeving, in de technische gebouwinstallaties of bij klassieke belastingskringen is: de actor biedt hoge bedrijfszekerheid, een duidelijke structuur en een betrouwbare integratie in veeleisende automatiseringsconcepten.

Wie robuuste schakelcapaciteit, KNX-comfort en een praktijkgerichte ETS-integratie zoekt, krijgt hier een sterke oplossing voor blijvend nette resultaten in de verdeler.
