KNX-toetseninterface 4-voudig, KNX Secure – Binaire ingang voor bussysteem 4-kan 518400 – Gira – 518400 – 4010337110156:

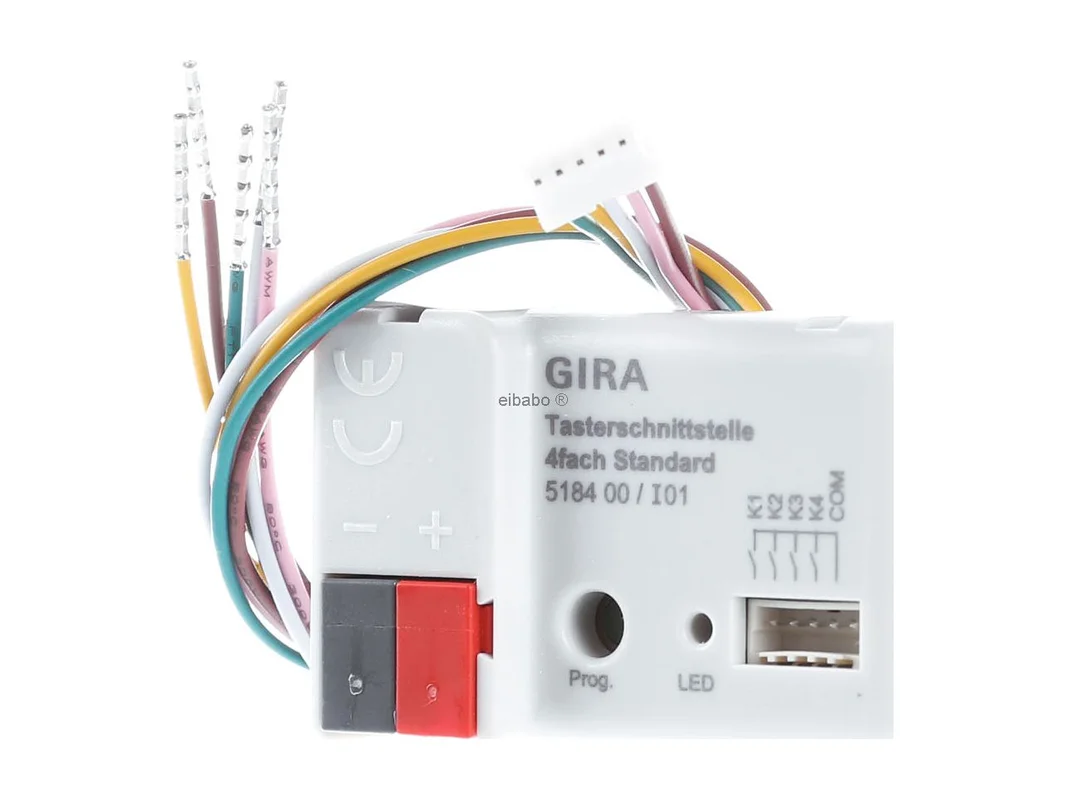

De Gira KNX drukknopinterface 4-voudig met KNX Secure 518400 is een compacte binaire ingang voor de slimme koppeling van drukknoppen, schakelaars en meldcontacten in de inbouwinstallatie. Het verbindt vier ingangen met moderne KNX-techniek en is geschikt voor veeleisende woning- en utiliteitsbouw, waar veilige gegevensoverdracht, flexibele parametrering en een nette integratie in Gira One en KNX gevraagd zijn.

Nauwkeurige signaaldetectie en veilige KNX-integratie voor moderne gebouwen

Als drukknopinterface voor discrete inbouw achter schakelaars of in de inbouwdoos registreert het apparaat schakeltoestanden betrouwbaar en zet deze om in KNX-telegrammen. De uitvoering met KNX Secure ondersteunt beveiligde communicatie op de bus en is daarmee ideaal voor projecten waarin comfort en gegevensbescherming samen worden gedacht. De aanvullende aanduiding „Drukknopinterface 4-voudig standaard voor Gira One en KNX aansluit- en aftakklem kabelset 5-aderig“ beschrijft de duidelijke focus op praktijkgerichte bedrading en eenvoudige integratie in bestaande systeemstructuren.

Producthighlights voordelen

• Vier ingangen: Ideaal voor drukknoppen, schakelaars, reedcontacten of andere potentiaalvrije contacten.
• KNX Secure: Beveiligde buscommunicatie voor hogere gegevensveiligheid in slimme gebouwen.
• Gira One en KNX: Flexibel inzetbaar voor beide systeemwerelden binnen het Gira-platform.
• Inbouwmontage: Ruimtebesparende inbouw direct achter het bedieningselement.
• LED-aansturing: Kanalen kunnen in KNX-projecten ook worden gebruikt voor de aansturing van LED’s.
• LED-indicatie: Ondersteunt duidelijke statusfeedback tijdens gebruik.
• Buskoppeling geïntegreerd: Directe integratie in het bussysteem zonder apart extra onderdeel.
• impulsstroomfunctie: Helpt contactafzettingen op aangesloten contacten te verminderen.
• Gemeenschappelijk referentiepotentiaal: Zorgt voor een duidelijke en praktijkgerichte kanaalstructuur.
• Updatebaar: Toekomstbestendig door onderhoud en aanpassing binnen de systeemomgeving.

Veelzijdige functies voor drukknoppen, contacten en meldingen

• Schakelen: Klassieke licht- en laststuring met korte reactietijden.
• dimmen: Comfortabel gebruik met korte en lange toetsimpulsen.
• Zonwering: Geschikt voor op- en lamellencommando’s in KNX-scènes.
• Ventilatie: Zinvol voor raamcontacten of eenvoudige ventilatielogica.
• Scène-oproep: Meer comfort door centrale kamer- en huisfuncties.
• Statusdetectie: Meldt toestanden van deuren, ramen of technische signalen netjes op de bus.
• Etageoproep en deurfuncties: Praktisch voor woningbouw en netwerkgebaseerde toegangsconcepten.
• Trappenhuitoepassing: Goed geschikt voor de integratie van melders en drukknoppen.
• Blokkeerfunctie: Ondersteunt gedefinieerde bedrijfstoestanden in de automatisering.
• Cyclisch verzenden: Nuttig voor veilige statusmeldingen en bewaking.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX drukknopinterface 4-voudig met KNX Secure 518400
EAN	4010337110156
Catalogus	Binaire ingang
Bussysteem	KNX, Gira One
KNX-medium	TP256
Gira One-medium	Twisted Pair, YCYM 2 x 2 x 0,8
Aantal ingangen	4
Montagewijze	Inbouw
Met buskoppeling	ja
LED aansturen	ja
Met LED-indicatie	ja
Type ingangsspanning	DC
Stroomopname	4 tot 9 mA
Aansluiting	Aansluit- en aftakklem
Ingangsleiding	Kabelset 5-aderig
Afmetingen L x B x H	43,0 x 28,5 x 15,4 mm
Min. diepte van de inbouwdoos	30 mm
Secure-functie	KNX Data Secure compatibel
Updatebaarheid	via GPA mogelijk

Meerwaarde in het project: veilige drukknopkoppeling, flexibele logica en duidelijke systeemvoordelen

Deze interface toont zijn sterke punten vooral daar waar klassieke bedieningspunten elegant in de gebouwautomatisering moeten worden geïntegreerd. Vier onafhankelijke kanalen maken een duidelijke scheiding van licht, scène, zonwering of meldlijnen mogelijk. Door de compacte bouwvorm is het apparaat zeer geschikt voor inbouw achter conventionele drukknoppen, zodat bestaande schakelaarontwerpen verder kunnen worden gebruikt. Bijzonder interessant is de combinatie van veilige KNX-communicatie, LED-aansturing en geschiktheid voor Gira One. Daardoor ontstaat een moderne oplossing voor nieuwbouw, modernisering en veeleisende retrofitprojecten.

In het dagelijks gebruik profiteren planners en integratoren van de duidelijke scheiding tussen ingangs- en meldfuncties. Zo kan een kanaal bijvoorbeeld een lichtdrukknop registreren, een ander kanaal een raamcontact melden, terwijl andere kanalen voor scènes of zonwering gereserveerd blijven. Dat zorgt voor structuur in het project en vergemakkelijkt service en latere uitbreidingen.

• Vier kanalen voor veel typische taken op één schakelaarpositie.
• Veilige buscommunicatie voor gevoelige woon- en objectprojecten.
• Geschikt voor schakelen, dimmen, scènes, zonwering en statusmelding.
• Compacte bouwvorm voor verborgen inbouw in de doos.
• LED-aansturing voor eenvoudige optische terugmeldingen.
• Nette integratie in Gira One en klassieke KNX-projecten.
• Praktijkgerichte bedrading met aansluit- en aftakklem.
• Updatebaar en daarmee goed voorbereid op toekomstig projectonderhoud.

Binnen de Gira-familie zijn vergelijkbare drukknopinterfaces met twee, vier of acht kanalen beschikbaar. De 2-voudige variant is vooral geschikt voor compacte individuele toepassingen met weinig contacten. De 8-voudige uitvoering is de juiste keuze wanneer op één inbouwlocatie veel signalen moeten worden samengebracht, bijvoorbeeld bij complexere drukknopgroepen of meerdere raam- en deurcontacten. De 4-voudige versie biedt in veel projecten de beste middenweg tussen functionaliteit, ruimtebehoefte en eenvoudige bedrading.

Ten opzichte van eenvoudigere binaire ingangen zonder Secure-focus biedt deze uitvoering een duidelijke meerwaarde bij beveiligde communicatie. Dat is vooral relevant in hoogwaardige smart-homeprojecten en in gebouwen met verhoogde eisen aan gegevensbescherming en de integriteit van de busgegevens.

In vergelijking met klassieke KNX-druksensoren is deze interface geen zichtbaar bedieningselement, maar een verborgen inbouwoplossing. Ze is ideaal wanneer bestaande drukknopdesigns behouden moeten blijven of wanneer potentiaalvrije contacten uit andere disciplines moeten worden geïntegreerd. Een KNX-druksensor is daarentegen beter geschikt wanneer bediening, indicatie en design direct aan de wand gewenst zijn.

Ten opzichte van speciale sensoren voor ramen, weer of aanwezigheid is de drukknopinterface universeler, omdat deze de meest uiteenlopende potentiaalvrije contacten kan opnemen. Daarvoor is ze niet bedoeld als vervanging voor complexe sensoren, maar als slimme brug tussen contacttechniek en KNX-bus.

Vergelijkbare 4-voudige KNX-binaire ingangen zijn onder andere verkrijgbaar van MDT, Jung of ABB. MDT zet vaak in op zeer uitgebreide parametrering en veel comfortfuncties in de ETS. Jung biedt oplossingen met een sterke systeemnabijheid tot de eigen schakelaarprogramma’s en een nette integratie in designgerichte installaties. ABB positioneert vergelijkbare apparaten vaak met focus op brede objecttoepassingen en een sterke integratie in grotere gebouwstructuren.

Essentiële verschillen liggen meestal in de softwarestructuur, de diepte van de parametrering, het gedrag bij LED-aansturing en in de systeemnabijheid tot de betreffende drukknopprogramma’s. Bij gestandaardiseerde KNX-functies blijft de basiscompatibiliteit in de regel behouden, maar bij Secure, diagnose en bedieningslogica loont het om goed naar het betreffende projectdoel te kijken.

In de ETS is het aan te raden om elk kanaal vanaf het begin duidelijk naar functie te benoemen, bijvoorbeeld „Licht keuken“, „Scène eten“, „Raam links“ of „Jaloezie op neer“. Dat bespaart tijd bij diagnose en service. Voor klassieke drukknoppen is een duidelijke scheiding tussen korte en lange bediening zinvol. Zo kan een korte druk op de knop het licht schakelen, terwijl een lange druk dimt of een scène oproept.

Voor reedcontacten aan ramen is een parametrering met cyclisch verzenden aan te bevelen, zodat de toestand in visualisatie en logica veilig beschikbaar blijft. In een praktijktoepassing kan een geopend contact tegelijk de verwarming in de ruimte verlagen, een melding op het paneel activeren en de zonwering blokkeren. Bij drukknopwippen voor jaloezieën is een duidelijke een- of tweevlakslogica belangrijk, zodat de bediening voor gebruikers intuïtief blijft.

Bij LED-terugmeldingen moet de groepsadresstructuur netjes worden opgebouwd. Een typisch voorbeeld: een drukknop schakelt het ganglicht, terwijl de LED pas wordt geactiveerd wanneer de echte statusterugmelding van de actor aanwezig is. Zo ziet de gebruiker altijd de werkelijke toestand en niet alleen het verzonden commando. In Secure-projecten moet bovendien worden gelet op een consistente inbedrijfstelling van alle betrokken apparaten, zodat versleutelde telegrammen zonder latere nabewerking werken.

De Gira KNX drukknopinterface 4-voudig met KNX Secure 518400 is de professionele keuze voor iedereen die klassieke drukknoppen en contacten elegant in moderne gebouwautomatisering wil integreren. Vier flexibel bruikbare ingangen, compacte inbouwvorm, LED-ondersteuning en veilige communicatie maken het apparaat tot een doordachte oplossing voor woningbouw, utiliteitsbouw en hoogwaardige modernisering.

Wie op zoek is naar een betrouwbare, veelzijdige en toekomstbestendige interface voor KNX en Gira One, krijgt hier een sterk product voor nette signaaldetectie, hoge integratiezekerheid en overtuigende praktische meerwaarde in de dagelijkse werking.
