Description

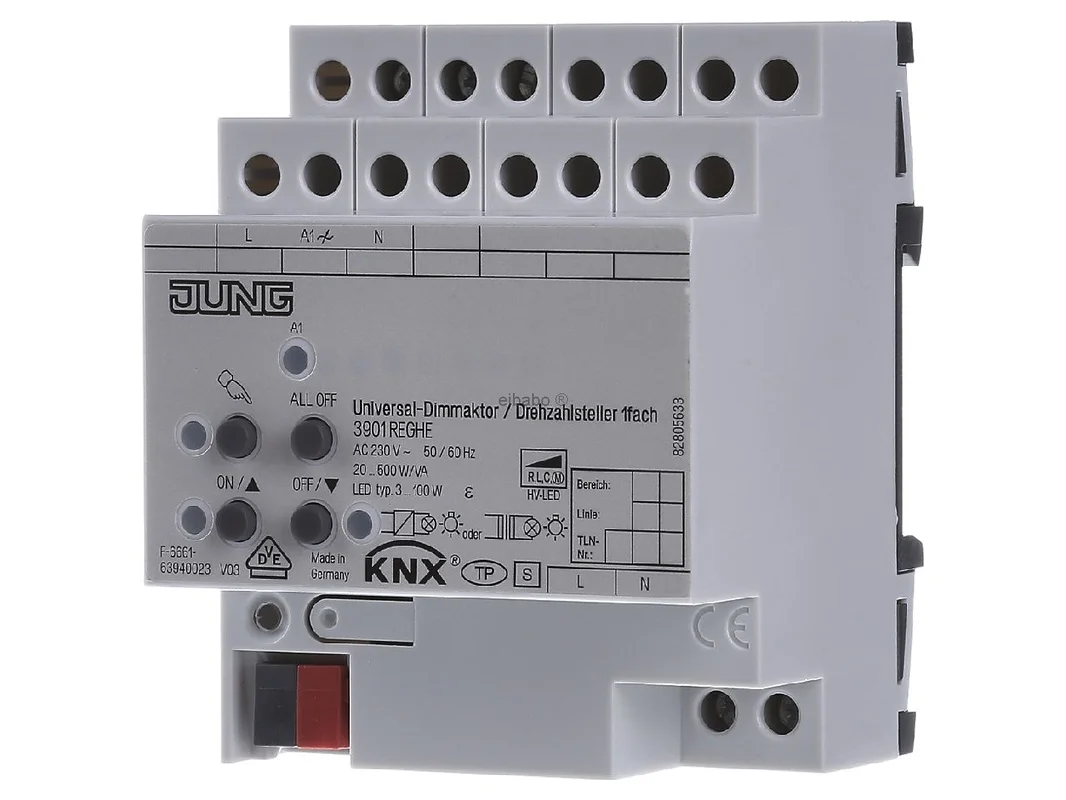

KNX universele dimactor 1-voudig, 20-500VA 3901 REGHE – Jung – 4011377117006:

De Jung KNX universele dimactor 1-voudig DIN-rail inbouwapparaat faseaansnijding faseafsnijding 3901 REGHE 3901REGHE is een krachtige oplossing voor de slimme lichtregeling in het KNX-systeem. Het apparaat schakelt en dimt veel gangbare belastingssoorten nauwkeurig en belastinggericht. Door de automatische of handmatige keuze van het passende dimprincipe is de actor geschikt voor veeleisende lichtconcepten in woningbouw, utiliteitsbouw en modernisering.

Nauwkeurig KNX dimmen voor vele belastingssoorten met de Jung KNX universele dimactor 1-voudig DIN-rail inbouwapparaat faseaansnijding faseafsnijding 3901 REGHE 3901REGHE

De dimactor is ontworpen voor montage op de DIN-rail in de onderverdeler en combineert een compacte bouwvorm met een hoge functiedichtheid. OndersteEnworden gloeilampen, HV-halogeenlampen, dimbare HV-ledlampen, dimbare compacte fluorescentielampen evenals dimbare transformatoren voor LV-halogeen- of LV-ledlampen. Daarnaast kan het apparaat als toerentalregelaar voor eenfasemotoren zoals inductie- of spleetpoolmotoren worden gebruikt. Daarmee is het veel meer dan een klassieke dimmer en opent het flexibele toepassingsgebieden in moderne gebouwtechniek.

Producthighlights voordelen

• Universeel dimprincipe: Faseaansnijding of faseafsnijding passend bij de aangesloten belasting.
• Breed belastingsspectrum: Geschikt voor vele dimbare lampsoorten en passende transformatoren.
• KNX-integratie: Ideaal voor scènes, centrale functies en automatiseringsprocessen.
• Handmatige bediening: Uitgangen kunnen direct op het apparaat worden bediend.
• Duidelijke statusweergave: LED’s geven de toestand van de uitgangen direct weer.
• Hoge bedrijfszekerheid: Beveiliging tegen nullast, kortsluiting en overtemperatuur geïntegreerd.
• Terugmelding in het systeem: Schakeltoestand en dimwaarde kunnen op de bus worden gemeld.
• Flexibele parametrering: Inschakel- en dimgedrag gericht aanpasbaar.
• Tijdfuncties: In- en uitschakelvertraging evenals trappenhuisverlichting met waarschuwing.
• Scènebedrijf: Comfortabele integratie in lichtscènes voor woning- en utiliteitsbouw.

Intelligente functies voor lichtcomfort en installatiecontrole

• Belastinggericht dimmen: De belasting wordt passend herkend of gericht ingesteld.
• Kortsluitmelding: Storingen worden herkend en gemeld.
• Blokkeerfuncties: Afzonderlijke uitgangen kunnen handmatig of via de bus worden geblokkeerd.
• Bedrijfsurenteller: Handig voor onderhoud en installatieoverzicht.
• Gedrag na netuitval: Na terugkeer van de spanning is een nieuwe inmeting mogelijk.
• Vermogensuitbreiding: Indien nodig kan het vermogen met extra modules worden uitgebreid.
• LED-optimalisatie: Optionele compensatiemodule kan kritische LED-belastingen stabiliseren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX universele dimactor 1-voudig DIN-rail inbouwapparaat faseaansnijding faseafsnijding 3901 REGHE 3901REGHE
EAN	4011377117006
Catalogus	Dimactor
Bussysteem	KNX
Producttype	dimmer
Uitgangen	1-voudig
Dimprocedure	Faseaansnijding en faseafsnijding
Montagetype	DIN-rail inbouwapparaat voor DIN-rail volgens DIN EN 60715
Bouwbreedte	4 TE
Nominale spanning	AC 110 tot 230 V, 50/60 Hz
Dimvermogen	1 x 500 W
HV-LED belasting	typisch 3 tot 100 W
Geschikte belastingen	Gloeilampen, HV-halogeen, dimbare HV-led, dimbare compacte fluorescentielampen, dimbare inductieve en elektronisch transformatoren
Extra functie	Toerentalregeling voor eenfasemotoren
Bediening op het apparaat	Ja, handmatige bediening van de uitgangen
Statusweergave	LED-weergave van de uitgangen
Terugmeldingen	Schakeltoestand en dimwaarde
Beveiligingsfuncties	Beveiliging tegen nullast, kortsluiting en overtemperatuur
Tijdfuncties	Inschakelvertraging, uitschakelvertraging, trappenhuisverlichting met uitschakelwaarschuwing
Scènefunctie	Lichtscènebedrijf
Uitbreidbaarheid	Vermogensuitbreiding mogelijk
Optionele accessoires	Compensatiemodule LED KM LED 230 U
Beschermingsgraad	IP2X

Veelzijdige KNX-lichtregeling voor woningbouw, utiliteitsbouw en LED-modernisering

De Jung KNX universele dimactor 1-voudig DIN-rail inbouwapparaat faseaansnijding faseafsnijding 3901 REGHE 3901REGHE overtuigt overal waar schoon dimgedrag, hoge flexibiliteit en veilige KNX-integratie gevraagd zijn. Vooral bij gemengde belastingen, gemoderniseerde lichtkringen en LED-ombouwingen toont het apparaat zijn sterke punten. De automatische belastingaanpassing vermindert de inspanning bij de inbedrijfstelling en zorgt voor een stabiel resultaat in het dagelijks gebruik.

Tot de belangrijkste voordelen behoren de brede belastingcompatibiliteit, de directe handbediening in de verdeler, de parametreerbare dimcurves evenals nuttige tijd- en scènefuncties. Daardoor is de actor zowel geschikt voor afzonderlijke ruimtes met verhoogd lichtcomfort als voor gestructureerde commerciële projecten met duidelijke automatiseringsprocessen.

• Geschikt voor veel klassieke en moderne lichtbronnen in een KNX-installatie.
• Schone integratie in scènes, centrale functies en tijdprogramma’s.
• Zeer geschikt voor woonruimtes, gangen, vergaderruimtes en hotelzones.
• Nuttige terugmeldingen voor visualisatie, logica en monitoring.
• Directe bediening op het apparaat vergemakkelijkt service en diagnose.
• Ook bruikbaar voor eenvoudige toerentaltaken bij passende eenfasemotoren.

Binnen de Jung-serie is dit 1-voudige model de juiste keuze wanneer een afzonderlijke lichtkring gericht en hoogwaardig moet worden gedimd. Vergeleken met 2-voudige of 4-voudige varianten van dezelfde familie ligt hier de focus op de eenvoudige, duidelijke kanaalstructuur. Dat is vaak ideaal bij projecten met weinig, maar veeleisende belastingen of wanneer een gescheiden beveiliging en schone kanaalscheiding gewenst is.

Meerkanalige Jung-dimactors zijn eerder geschikt voor verdelers met meerdere lichtgroepen op beperkte ruimte. Het 1-voudige apparaat biedt daarentegen voordelen bij het overzicht, bij de lasttoewijzing en bij de gerichte parametrering van een afzonderlijk stroomcircuit. Juist bij gevoelige LED-belastingen kan deze duidelijke structuur in de projectpraktijk nuttig zijn.

Als slechts één lichtkring met hoge precisie en veel parameters moet worden aangestuurd, is deze uitvoering meestal de passende oplossing. Apparaten met meer kanalen zijn sterker gericht op een hoog aantal kanalen en centrale bedrading. Dit model scoort daarentegen met focus op één kanaal, eenvoudige diagnose en een schone projectstructuur in kleinere of middelgrote KNX-installaties.

Voor klassieke schakeltaken zonder dimbehoefte zouden schakelactors van de fabrikant de voordeligere keuze zijn. Zodra echter lichtsfeer, scènes, zacht inschakelen of LED-gericht dimmen vereist zijn, biedt een universele dimactor duidelijke meerwaarde.

Vergelijkbare KNX universele dimactors zijn onder andere te vinden bij Gira, Hager en MDT. Apparaten van deze fabrikanten dekken vaak vergelijkbare basisfuncties af, maar verschillen in parametriediepte, bedieningslogica in ETS, belastingsgedrag met kritische LED-drivers en in de omvang van de terugmeldobjecten.

• Gira: Vaak zeer sterk in systeemintegratie en duidelijke productfamilie, deels met andere parametreringslogica.
• Hager: Vaak interessant voor gestructureerde utiliteitstechniek, met focus op schone verdelerintegratie.
• MDT: Bekend om uitgebreide ETS-opties en een goede functiedichtheid met hoge praktijkgerichtheid.

De KNX-communicatie blijft in principe systeembekwaam, omdat standaardobjecten en typische datapointtypen worden gebruikt. Verschillen zijn vooral zichtbaar in de details van de applicatie, in comfortfuncties en in het gedrag bij speciale LED-belastingen.

Voor een stabiele inbedrijfstelling moet het kanaal in ETS duidelijk naar belastingssoort en ruimte worden benoemd, bijvoorbeeld „Woonkamer plafond dimmen“. Daarna is het aan te raden te controleren of de belasting automatisch correct wordt herkend of dat een handmatige opgave van het dimprincipe zinvol is. Dat is vooral nuttig bij gevoelige LED-lichtbronnen.

Praktisch is een structuur met gescheiden groepsadressen voor schakelen, relatief dimmen, absolute waarde, status schakelen en status helderheid. Zo blijft de visualisatie overzichtelijk en zijn latere aanpassingen gemakkelijk uitvoerbaar. Voor scènes kan bijvoorbeeld een avondsfeer met 35 procent helderheid, een reinigingsfunctie met 100 procent en een nachtfunctie met zachte startwaarde worden aangemaakt.

Bij trappenhuisverlichting of gangen loont de combinatie van inschakelwaarde, nalooptijd en uitschakelwaarschuwing. In vergaderruimtes kan een korte druk op de toets voor schakelen en een lange druk voor dimmen worden gebruikt. Voor LED-kringen met flikkeren of nagloeien moet de minimale helderheid zorgvuldig worden getest en indien nodig de LED-compensatiemodule worden ingepland.

Met deze dimactor kiest u voor professionele lichtregeling met een hoog aanpassingsvermogen en overtuigende KNX-functiediepte. Het apparaat combineert veilig belastingsbeheer, flexibele parametrering en comfortabele scèneregeling in een compacte REG-oplossing. Zo ontstaan lichtoplossingen die technisch overtuigen en in het dagelijks gebruik merkbaar meer comfort bieden.

Wie een betrouwbare KNX-dimactor zoekt voor moderne lichtbronnen, klassieke belastingen en veeleisende toepassingen, krijgt hier een doordachte oplossing voor toekomstbestendige gebouwautomatisering.
