Description

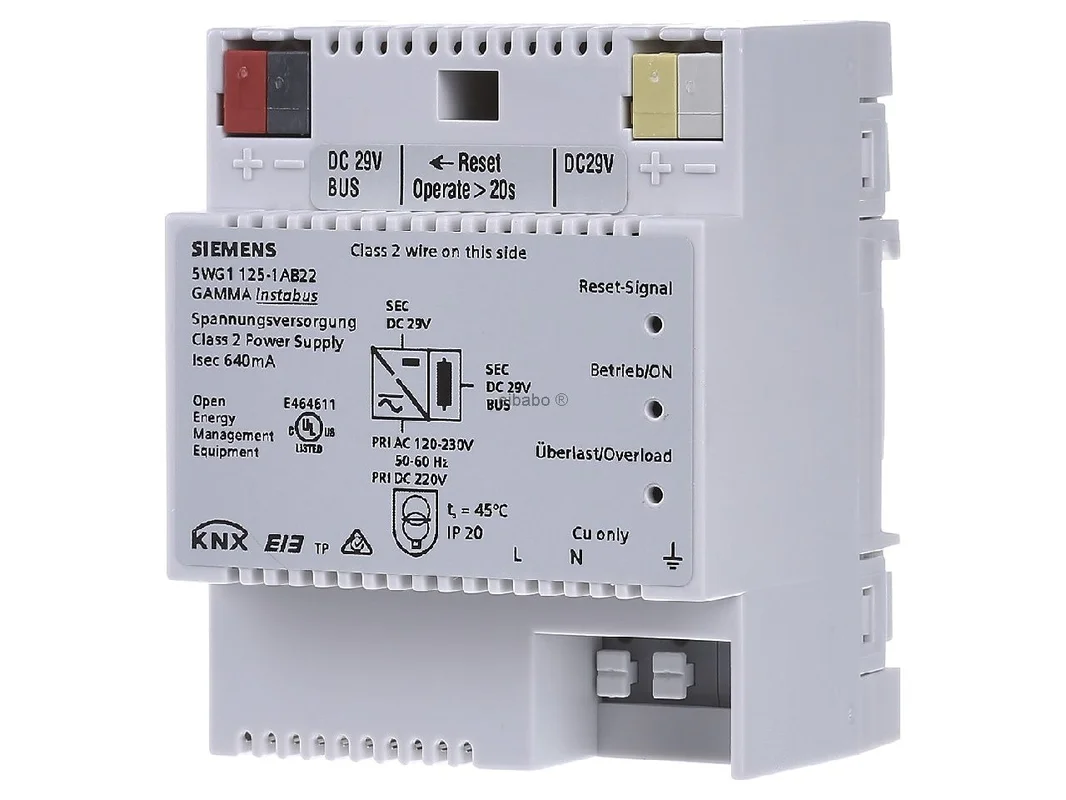

KNX-voeding 640mA, N125/22 5WG1125-1AB22 – Siemens – 4001869435527:

De Siemens KNX voeding REG busvoeding 640mA met smoorspoel 5WG1125-1AB22 is een betrouwbare oplossing voor de stabiele energievoorziening van KNX-lijnen in woningbouw en utiliteitsbouw. Het apparaat is ontworpen voor montage op de DIN-rail en voedt een KNX-lijn veilig met busspanning. De geïntegreerde smoorspoel scheidt data en energie netjes en vormt daarmee de basis voor een storingsarme KNX-werking.

Siemens KNX voeding voor stabiele buscommunicatie en hoge systeemrust

Met een uitgangsstroom van 640 mA is deze busvoeding geschikt voor KNX-installaties met een hogere vermogensbehoefte en veel busapparaten op één lijn. De voeding ondersteunt een constante buskwaliteit, vermindert storingsbronnen in de lijnopbouw en vergemakkelijkt de veilige werking van sensoren, actuatoren en systeemapparaten. Dankzij de extra DC-uitgang zonder smoorspoel kan het apparaat ook zinvol worden geïntegreerd voor passende neventaken in de KNX-omgeving.

Producthighlights voordelen

• Uitgangsstroom 640 mA: Geschikt voor KNX-lijnen met een hoge apparaatbehoefte en stabiele reserve.
• Geïntegreerde smoorspoel: Zorgt voor de noodzakelijke ontkoppeling van busspanning en dataverkeer.
• REG-uitvoering: Geschikt voor montage op DIN-rail in de schakelkast.
• Voor één KNX-lijn: Ideaal voor duidelijk gestructureerde lijnen in woningbouw, kantoor en commercieel gebruik.
• LED-indicatie: Snelle visuele controle van bedrijf en belastingstoestand direct op het apparaat.
• Resetfunctie: Praktisch bij service, controle en inbedrijfstelling van de lijn.
• Extra DC-uitgang: Vergroot de inzetbaarheid in passende KNX-concepten.
• Siemens-kwaliteit: Ontwikkeld voor langdurige werking in professionele KNX-installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX voeding REG busvoeding 640mA met smoorspoel 5WG1125-1AB22
EAN	4001869435527
Catalogus	Voeding
Bussysteem	KNX TP
Montagetype	REG, DIN-rail
Uitgangsstroom	640 mA
Maximale uitgangsstroom	640 mA
Geïntegreerde smoorspoelen	1
Te voeden lijnen	1
Uitgangsspanning	DC 29 V
Nominale ingangsspanning	AC 120 tot 230 V, 50 tot 60 Hz; DC 220 V
Toegestaan ingangsbereik	AC 102 tot 253 V; DC 176 tot 270 V
Opgenomen vermogen	ca. 24 VA
Breedte	4 TE
LED-indicatie	Ja
Extra uitgang	DC-uitgang zonder smoorspoel aanwezig
Buffering busspanning	Nee

Krachtige KNX-lijnvoeding voor een zuivere topologie en veilige praktijktoepassing

De Siemens KNX voeding REG busvoeding 640mA met smoorspoel 5WG1125-1AB22 is vooral dan de juiste keuze wanneer een KNX-lijn veel sensoren, drukknoppen, actuatoren of weergave-eenheden betrouwbaar moet voeden. De geïntegreerde smoorspoel is een centraal punt in de opbouw, omdat zij de bus voor de telegramoverdracht ontkoppelt en zo een stabiele communicatie ondersteunt. Juist in installaties met een hoge apparaatbelasting, lange lijnen of veel schakelmomenten betaalt deze nette voeding zich in het dagelijks gebruik uit.

In vergelijking met kleinere Siemens-varianten van dezelfde serie, bijvoorbeeld met 160 mA of 320 mA, biedt de 640 mA-versie duidelijk meer vermogensreserve voor uitgebreide lijnen. Kleinere voedingen zijn zinvol wanneer slechts weinig KNX-deelnemers op een lijn werken of wanneer compacte deelinstallaties worden opgebouwd. Deze uitvoering is daarentegen beter geschikt voor grotere wooneenheden, kantoorruimtes of functionele gebieden met een hogere busbelasting.

In de toepassing blijkt het verschil vooral bij de projectplanning. Terwijl zwakkere Siemens-apparaten voldoende zijn voor nevenlijnen of kleine segmenten, heeft deze uitvoering duidelijk voordeel voor hoofdlijnen met een groter deelnemersveld. De extra DC-uitgang zonder smoorspoel kan bovendien in passende concepten voor aanvullende taken worden gebruikt, wat de planningsruimte vergroot.

• Hoge stroomreserve voor KNX-lijnen met veel apparaten en een blijvend stabiele buswerking.
• Geïntegreerde smoorspoel voor normconforme ontkoppeling en rustige datacommunicatie.
• Zeer geschikt voor woningbouw, kantoor, praktijk, hotel en kleinere commerciële eenheden.
• LED-statusindicatie vereenvoudigt diagnose, service en foutopsporing in de verdeler.
• Resetfunctie helpt bij inbedrijfstelling, test en gerichte onderhoudswerkzaamheden aan afzonderlijke lijnen.
• Extra DC-uitgang biedt meer flexibiliteit bij de planning in de KNX-omgeving.

Binnen de Siemens-serie N 125 zijn er uitvoeringen met 160 mA, 320 mA en 640 mA. De 160 mA-versie past eerder bij kleine KNX-installaties met een overzichtelijk aantal apparaten. De 320 mA-variant is vaak een goede oplossing voor middelgrote lijnen met een matige belasting. De hier beschreven 640 mA-versie wordt aanbevolen wanneer op één lijn meer deelnemers, meer reserves of een robuustere lastverdeling gewenst zijn.

Het wezenlijke verschil ligt dus minder in de basisfunctie dan in de bruikbare lijnbelasting en de toekomstbestendigheid. Wie latere uitbreidingen plant, is met 640 mA meestal flexibeler.

Vergelijkbare KNX-voedingen zijn onder andere verkrijgbaar van MDT, ABB en Hager. Apparaten van deze fabrikanten bieden afhankelijk van de serie eveneens 640 mA en een geïntegreerde smoorspoel voor één lijn. Verschillen blijken meestal uit diagnosefuncties, extra uitgangen, bedieningsconcept en systeemplanning dicht bij ETS.

• MDT: Vaak met uitgebreide diagnosekenmerken en deels zeer duidelijke statusindicatie.
• ABB: Sterk in gebruik in grotere utiliteitsgebouwen met een brede systeemomgeving.
• Hager: Praktisch voor woningbouw en commercieel gebruik met een goed afgestemd KNX-portfolio.

De compatibiliteit binnen het KNX-systeem is in principe gegeven, omdat de voeding de lijn voedt en niet als klassiek applicatieapparaat met uitgebreide ETS-parameterisering werkt. Verschillen betreffen daarom eerder planning, indicatie en extra functies.

Een KNX-voeding wordt in ETS meestal niet zoals een sensor of actuator met uitgebreide communicatieobjecten geprojecteerd. In de praktijk is zij echter doorslaggevend voor een nette lijnstructuur. Belangrijk is vooral de lijn logisch op te bouwen, het aantal deelnemers passend te plannen en voldoende stroomreserves in te calculeren.

Praktijkvoorbeeld 1: Op een verdieping met veel drukknoppen, aanwezigheidsmelders en schakelactoren moet de totale belasting van de lijn vooraf worden gecontroleerd. Zo blijft er genoeg reserve voor latere uitbreidingen, bijvoorbeeld extra sensoren of een touchpanel.

Praktijkvoorbeeld 2: Bij een storing op de lijn helpt de resetfunctie om de bus gecontroleerd opnieuw te starten en het gedrag van afzonderlijke apparaten gericht te controleren. Dat bespaart tijd bij servicebezoeken.

Praktijkvoorbeeld 3: Wanneer een lijn groeit door uitbreiding, is een 640 mA-voeding vaak een betere basis dan een kleiner apparaat. Zo hoeft de topologie later minder vaak te worden aangepast.

Wie een betrouwbare, nette en krachtige KNX-voeding voor de verdeler zoekt, kiest met deze uitvoering voor een doordachte oplossing van Siemens. Zij combineert een hoge bedrijfszekerheid, duidelijke lijnvoeding en praktijkgerichte reserves voor moderne gebouwautomatisering. Zo ontstaat een stabiele basis voor een KNX-installatie die vandaag overtuigt en morgen nog flexibel uitbreidbaar blijft.
