Description

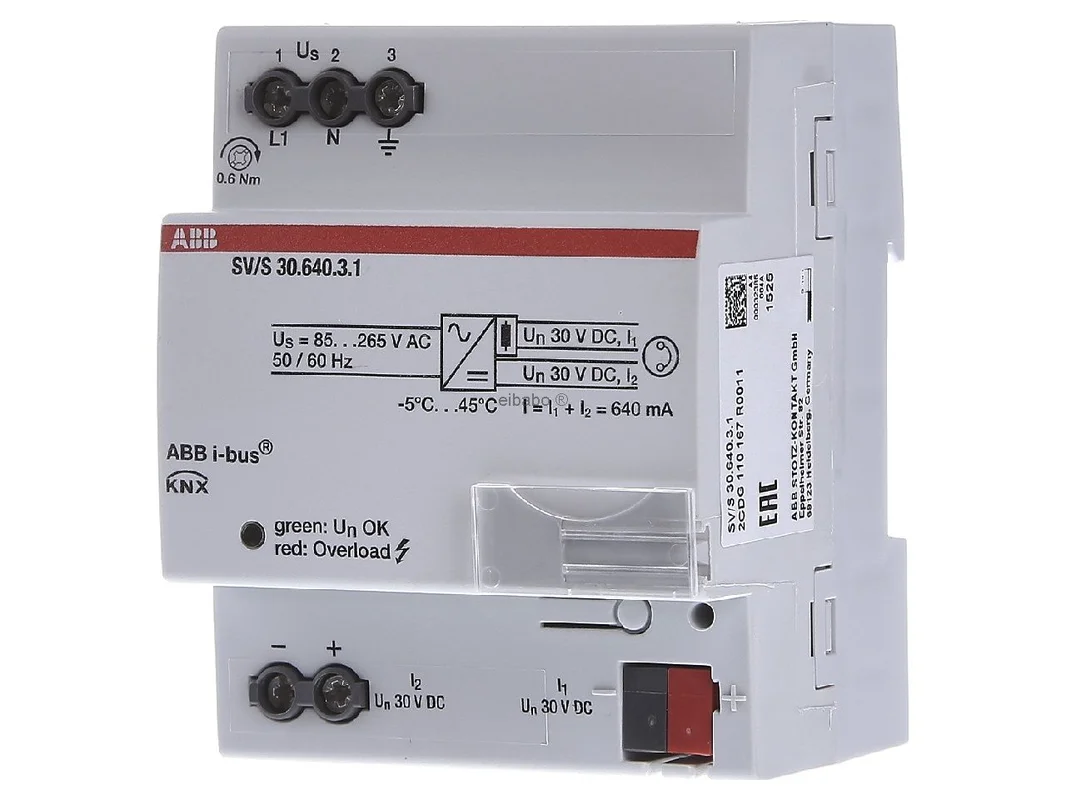

KNX-voeding 640mA SV/S 30.640.3.1 – ABB – 2CDG110167R0011 – 4016779906210:

De ABB KNX-voeding 640 mA met geïntegreerde smoorspoel en extra uitgang 30 V DC SV/S 30.640.3.1 is een betrouwbare oplossing voor de stabiele voeding van moderne KNX-installaties. Zij genereert en bewaakt de KNX-systeemspanning als SELV en ontkoppelt de buslijn via de geïntegreerde smoorspoel veilig van de voeding. Daardoor is het apparaat ideaal geschikt voor veeleisende woon- en utiliteitsgebouwen met een hoge behoefte aan bedrijfszekerheid en een nette busopbouw.

Stabiele KNX-energie voor een veilige en nette busvoeding

De kortsluitvaste en overbelastingsveilige uitgang ondersteunt een robuuste installatiewerking, ook in complexe installaties. Een tweekleurige LED geeft de apparaatstatus duidelijk weer en vergemakkelijkt een snelle diagnose in de schakelkast. Bijzonder praktisch is de extra 30 V DC-uitgang, die kan worden gebruikt voor de voeding van een extra buslijn in combinatie met een aparte smoorspoel. Zo profiteren planners en integratoren van een hoge flexibiliteit bij uitbreiding, structuur en lastverdeling van de KNX-lijn.

Producthighlights voordelen

• 640 mA uitgangsstroom: Ideaal voor KNX-lijnen met veel deelnemers en een stabiele spanningsbasis.
• Geïntegreerde smoorspoel: Ontkoppelt de buslijn direct in het apparaat en vereenvoudigt de opbouw.
• Extra 30 V DC-uitgang: Geschikt voor een extra buslijn met aparte smoorspoel.
• Kortsluitvast: Hoge veiligheid bij fouten op de leiding of in het veld.
• Overbelastingsveilig: Betrouwbare werking, ook bij veeleisende installatielast.
• Tweekleurige status-LED: Snelle visuele controle voor service en inbedrijfstelling.
• Breedbereikingang: Ontworpen voor 85 tot 265 V AC bij 50/60 Hz.
• DIN-railmontage: Geschikt voor gebruik in de verdeler.
• KNX TP-compatibel: Ontworpen voor klassieke Twisted Pair KNX-installaties.
• ABB-kwaliteit: Ontwikkeld voor langdurig gebruik in professionele KNX-projecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX-voeding SV/S 30.640.3.1
EAN	4016779906210
Fabrikant	ABB
Catalogus	Voeding
Artikelnummer	2CDG110167R0011
Model	SV/S 30.640.3.1
Bussysteem	KNX TP
Nominale spanning KNX	30 V DC, SELV
Uitgangsstroom	640 mA
Smoorspoel	geïntegreerd
Extra uitgang	30 V DC, kortsluitvast, overbelastingsveilig
Ingangsspanning	85 tot 265 V AC, 50/60 Hz
Statusweergave	tweekleurige LED
Montagetype	DIN-rail
Breedte in module-eenheden	4 TE
Afmetingen H x B x D	ca. 90 x 72 x 64,5 mm
Beschermingsgraad	IP20

Meer flexibiliteit voor KNX-lijnen en gestructureerde energieverdeling

De ABB KNX-voeding 640 mA met geïntegreerde smoorspoel en extra uitgang 30 V DC SV/S 30.640.3.1 overtuigt overal waar een stabiele busspanning en een duidelijke lijnstructuur vereist zijn. Zij is vooral interessant wanneer een lijn netjes gevoed moet worden en tegelijk een extra lijn via een aparte smoorspoeltak moet worden voorbereid of aangevuld. Dat maakt haar tot een sterke keuze voor woningen, kantoorruimtes en kleine tot middelgrote utiliteitsgebouwen.

In het dagelijks gebruik scoort het apparaat met robuuste beveiligingstechniek, duidelijke statusweergave en eenvoudige integratie in klassieke KNX-verdelers. Door de geïntegreerde smoorspoel neemt de inspanning bij de opbouw af, terwijl de extra uitgang nieuwe opties voor de systeemplanning opent. Zo kunnen belastingen beter worden verdeeld en uitbreidingen praktisch worden gerealiseerd.

• Nette voeding van een KNX-lijn met stabiele 30 V DC-systeemspanning.
• Directe ontkoppeling van de buslijn door geïntegreerde smoorspoel.
• Extra uitgang voor uitgebreide lijnconcepten met aparte smoorspoel.
• Hoge bedrijfszekerheid door kortsluit- en overbelastingsbeveiliging.
• Geschikt voor projecten met veel sensoren, actoren en bedienpunten.
• Zeer goede keuze voor centrale verdelingen in woningbouw en utiliteitsbouw.
• Duidelijke LED-weergave voor service, controle en snelle foutopsporing.

Binnen het ABB-assortiment is deze uitvoering boven compactere KNX-voedingen met een lagere uitgangsstroom te plaatsen. Varianten met 160 mA of 320 mA zijn meestal bedoeld voor kleinere lijnen of minder deelnemers. Het voorliggende model met 640 mA is daarentegen duidelijk beter geschikt voor lijnen met een hogere apparaatdichtheid, grotere reserves en meer uitbreidingspotentieel.

Een wezenlijk verschil ten opzichte van kleinere ABB-apparaten ligt in de extra 30 V DC-uitgang. Deze biedt meer vrijheid bij het structureren van de installatie. Wie slechts een kleine lijn zonder reserve plant, kan met een kleinere uitvoering werken. Wie echter uitbreidingen, meer deelnemers of een tweede voedingsoplossing in het vizier heeft, profiteert duidelijk van dit model.

Compactere ABB-voedingen worden vaak ingezet in kleine wooneenheden of bij overzichtelijke KNX-lijnen. Dit apparaat is sterker gericht op installaties met een hoger aantal deelnemers, een grotere lijnbelasting of toekomstige uitbreiding. De extra uitgang is daarbij een echt voordeel wanneer een extra buslijn met aparte smoorspoel gevoed moet worden.

In projecten met een eenvoudige basisuitrusting volstaat vaak een kleinere voeding. In gebouwen met veel tastsensoren, ruimteregelaars, schakelactoren, dimactoren of weerstations is de 640 mA-klasse meestal de geschiktere keuze. Zij biedt meer speelruimte voor planning, reserve en stabiele voeding in continubedrijf.

Vergelijkbare KNX-voedingen komen onder andere van MDT, Siemens en Theben. Veel van deze apparaten vervullen eveneens de basistaak van stabiele busvoeding en bieden afhankelijk van het model een geïntegreerde smoorspoel. Verschillen zijn vooral zichtbaar in extra functies, het type weergave, reserves voor lijnuitbreidingen en de uitvoering van de extra uitgang.

MDT biedt in dit gebied vaak zeer praktijkgerichte apparaten met een duidelijke parametrering in de projectomgeving. Siemens is in veel utiliteitsgebouwen sterk vertegenwoordigd en wordt vaak ingezet in installaties die volledig op één merk zijn afgestemd. Theben scoort afhankelijk van de serie met solide KNX-integratie en een breed systeemlandschap. Voor de pure KNX TP-voeding zijn deze apparaten in principe compatibel, maar doorslaggevend zijn de stroombehoefte, het lijnconcept en de gewenste reserve.

Een KNX-voeding zelf wordt in ETS in de regel niet geparametreerd zoals een klassieke sensor of actor met communicatieobjecten. Voor de projectpraktijk is het toch belangrijk de lijnstructuur in ETS netjes weer te geven en fysieke adressen logisch toe te kennen. Zo blijft duidelijk herkenbaar welke deelnemers aan welke lijn hangen en welke voeding de betreffende lijn ondersteunt.

Praktisch is het om per lijn een nette gebieds- en lijnlogica te onderhouden, bijvoorbeeld hoofdlijn en onderlijn duidelijk van elkaar te scheiden. Wordt de extra uitgang gebruikt voor een extra lijn met aparte smoorspoel, dan moet deze structuur ook in de projectdocumentatie exact worden benoemd. Dat vergemakkelijkt service en latere uitbreidingen aanzienlijk.

Een goed praktijkvoorbeeld: In een eengezinswoning voedt dit apparaat de hoofdlijn met tastsensoren, schakelactoren en verwarmingslogica. Via de extra uitgang en een aparte smoorspoel kan een extra lijn voor aanbouw, garage of buitengebied worden voorbereid. In een kantoorproject kan de hoofdlijn bijvoorbeeld de ruimteautomatisering dragen, terwijl een extra lijn voor nevenruimtes of latere uitbreidingszones zinvol gescheiden blijft.

Wie bij de KNX-voeding inzet op stabiliteit, bescherming en uitbreidingsreserve, maakt met dit ABB-apparaat een zeer goede keuze. De combinatie van 640 mA vermogen, geïntegreerde smoorspoel, extra uitgang en breedbereikingang maakt de voeding tot een doordachte oplossing voor moderne gebouwautomatisering.

Zo ontstaat een belastbare basis voor betrouwbare KNX-communicatie, gestructureerde lijnplanning en op lange termijn nette installatieconcepten. Ideaal voor iedereen die bij de busvoeding geen compromissen wil sluiten.
