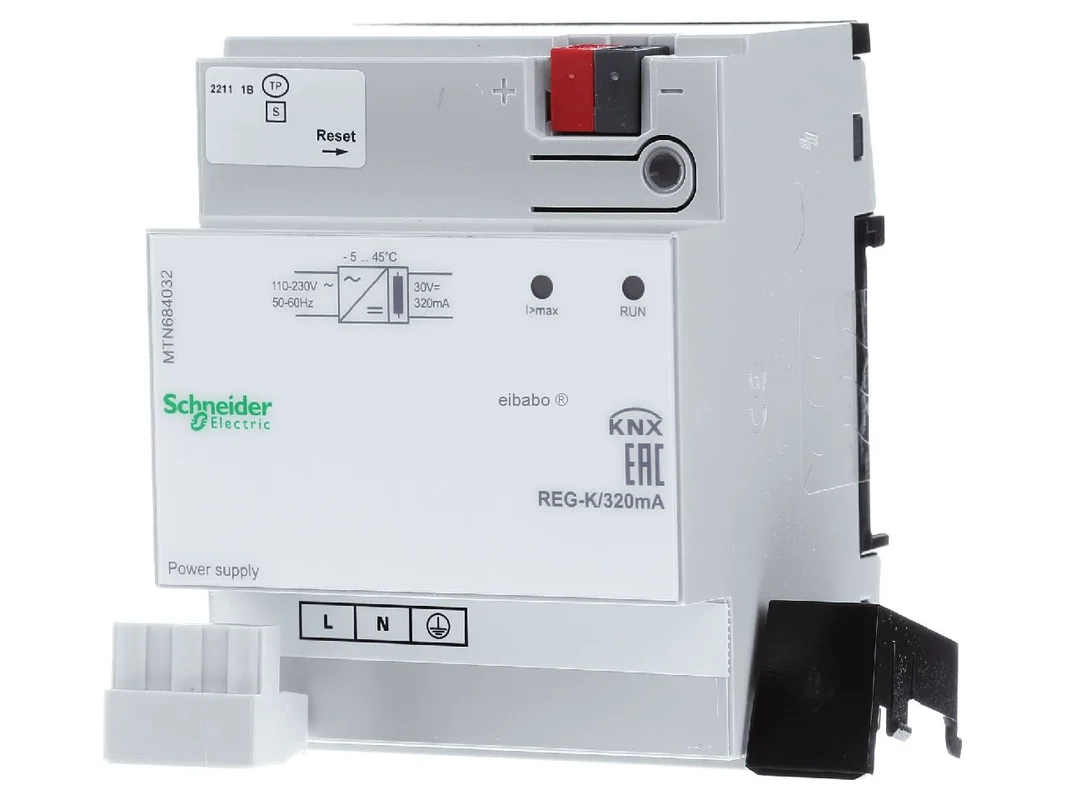

KNX-voeding REG-K/320 mA – Voeding voor domotica MTN684032 – Schneider Electric – 3606485104935:

De Schneider Electric KNX-voeding modulaire busvoeding 320mA MTN684032 is de betrouwbare basis voor een stabiele KNX-lijn in woningbouw en utiliteitsbouw. Ze genereert de busspanning voor één lijn met maximaal 64 busdeelnemers en zorgt met geïntegreerde smoorspoel voor een nette ontkoppeling tussen voeding en bus. Daarmee creëert het apparaat de beste voorwaarden voor een veilige en storingsarme KNX-werking.

Stabiele KNX-energie voor een veilige lijnvoeding

De compacte voeding is ontworpen voor montage op DIN-rails TH35 volgens EN 60715 en is ideaal voor gebruik in de verdeler. Een geïntegreerde drukknop maakt gerichte spanningsonderbreking mogelijk evenals het resetten van de op de lijn aangesloten busdeelnemers. De busaansluiting gebeurt via een busaansluitklem, een datarail is niet vereist. Zo verloopt de installatie snel, netjes en praktijkgericht.

Producthighlights voordelen

• Voor KNX-lijnen: Voedt één KNX-lijn met maximaal 64 busdeelnemers betrouwbaar met busspanning.
• Geïntegreerde smoorspoel: Zorgt voor de noodzakelijke ontkoppeling van voeding en bus.
• Reset via drukknop: Maakt spanningsonderbreking en reset van de aangesloten deelnemers direct op het apparaat mogelijk.
• Kortsluitvast: Hoge bedrijfszekerheid bij veeleisende installaties.
• DIN-rail montage: Passend voor DIN-rail TH35 volgens EN 60715.
• Geen datarail nodig: Busaansluiting via klem, ideaal voor een overzichtelijke bedrading in de schakelkast.
• Brede netingang: Geschikt voor AC 110 tot 230 V bij 50 tot 60 Hz.
• Compact formaat: Ruimtebesparend modulair apparaat voor moderne KNX-verdelers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-voeding modulaire busvoeding 320mA MTN684032
EAN	3606485104935
Catalogus	Voeding
Bussysteem	KNX
Functie	Busvoeding voor één KNX-lijn
Deelnemers per lijn	max. 64 busdeelnemers
Ingangsspanning	AC 110 tot 230 V, 50 tot 60 Hz
Uitgangsspanning	DC 30 V
Uitgangsstroom	max. 320 mA
Uitvoering	met geïntegreerde smoorspoel
Bescherming	kortsluitvast
Montagetype	modulaire inbouw, DIN-rail TH35 volgens EN 60715
Busaansluiting	via busaansluitklem
Datarail	niet vereist
Bediening	Drukknop voor spanningsonderbreking en reset
Kleur	lichtgrijs

Efficiënte lijnvoeding voor KNX-projecten in woningbouw en utiliteitsbouw

De Schneider Electric KNX-voeding modulaire busvoeding 320mA MTN684032 is interessant voor alle projecten waarin een compacte en degelijke busvoeding gevraagd is. Het apparaat voedt een KNX-lijn stabiel en ontkoppelt de bus via de geïntegreerde smoorspoel van de voeding. Dat verhoogt de bedrijfszekerheid en ondersteunt een nette communicatie tussen de deelnemers.

Bijzonder praktisch is de drukknop aan de voorzijde. Daarmee kan de busspanning gericht worden onderbroken, bijvoorbeeld voor service, diagnose of het resetten van afzonderlijke lijnapparaten. In woningen, kleine kantooreenheden of functionele zones met een typische lijngrootte is deze voeding een passende keuze voor een helder gestructureerde KNX-opbouw.

• Stabiele voeding voor klassieke KNX-lijnen met maximaal 64 deelnemers.
• Geïntegreerde smoorspoel voor normconforme en nette buskoppeling.
• Resetfunctie direct op het apparaat, handig bij service en inbedrijfstelling.
• Kortsluitvaste uitvoering voor hoge installatiebeschikbaarheid.
• Eenvoudige aansluiting via busklem zonder extra datarail.
• Geschikt voor compacte verdelers in woningbouw, kantoor en utiliteit.

Binnen de KNX-techniek van Schneider Electric zijn er afhankelijk van de projectgrootte ook krachtigere voedingen voor lijnen met een hogere stroombehoefte. Modellen met meer uitgangsstroom zijn vooral geschikt wanneer veel sensoren, actoren of extra apparaten op één lijn worden gebruikt. De 320 mA-variant is daarentegen ideaal wanneer één enkele lijn efficiënt en zonder overdimensionering gevoed moet worden.

Vergeleken met eenvoudigere busvoedingen zonder geïntegreerde smoorspoel biedt deze uitvoering het duidelijke voordeel van direct gebruik in een volwaardige KNX-lijn. Dat vermindert de planningsinspanning en vergemakkelijkt een normconforme installatie in de verdeler.

Voor kleinere KNX-secties met een overzichtelijk aantal deelnemers is een 320 mA-voeding vaak de economische oplossing. In grotere gebouwen of bij lijnen met veel apparaten kan een krachtigere voeding zinvol zijn, bijvoorbeeld wanneer veel tastsensoren, schakelactoren, aanwezigheidsmelders of IP-geschikte extra apparaten op één lijn zijn aangesloten. De keuze richt zich daarom vooral op de werkelijke stroombehoefte en de geplande reserves.

Wanneer in een project meerdere lijnen worden opgebouwd, is per lijn een eigen passende voeding nodig. Dit apparaat is daarmee bijzonder geschikt voor duidelijk gescheiden lijnstructuren waarbij service, diagnose en uitbreiding netjes planbaar blijven.

Vergelijkbare KNX-voedingen worden onder andere aangeboden door ABB, MDT en Gira. ABB zet vaak in op robuuste apparaten voor klassieke utiliteitsprojecten, terwijl MDT voor veel integratoren interessant is door een zeer breed KNX-assortiment. Gira scoort vaak met een sterke integratie in merkonafhankelijke systeemwerelden in de hoogwaardige woningbouw.

In de kern zijn KNX-voedingen fabrikantoverschrijdend inzetbaar voor de werking van gestandaardiseerde KNX-lijnen. Verschillen tonen zich meestal in het bedieningsconcept, diagnosefuncties, bouwvorm of de beschikbare uitgangsstroom. Voor de compatibiliteit binnen het KNX-systeem is vooral van belang dat de voeding past bij de lijnstructuur en de stroombehoefte van de deelnemers.

Een KNX-voeding zelf wordt in ETS meestal niet zoals een klassieke actor geparametreerd, maar vormt wel de technische basis voor een stabiele inbedrijfstelling. In de praktijk loont het om al vóór het downloaden van alle apparaten de lijn logisch te structureren en de deelnemers te groeperen naar gebieden zoals verlichting, zonwering, klimaat of visualisatie. Zo blijft de lijn ook bij servicewerkzaamheden duidelijk en goed onderhoudbaar.

Een praktijkgericht voorbeeld: In een wooninstallatie met tastsensoren, schakelactoren, verwarmingsregelaars en aanwezigheidsmelders moet vooraf worden ingeschat hoe hoog de totale busstroom van de lijn is. Blijft de behoefte binnen de veilige marge, dan is de 320 mA-voeding een zeer goede keuze. Een ander voorbeeld is het zoeken naar fouten in een nieuwe lijn. Met de resettoets kan de busspanning kort worden onderbroken om deelnemers netjes opnieuw te starten en communicatiefouten systematisch te isoleren.

Voor ETS-projecten wordt bovendien een nette toewijzing van de fysieke adressen en een duidelijke benaming van de lijnen in de projectboom aanbevolen. Dat vereenvoudigt latere uitbreidingen en vermindert fouten bij download, diagnose en service.

Met deze KNX-voeding kiest u voor een doordachte en praktijkgerichte oplossing voor de veilige energievoorziening van uw lijn. De combinatie van geïntegreerde smoorspoel, resettoets, kortsluitvaste uitvoering en eenvoudige DIN-rail montage maakt het apparaat tot een sterke keuze voor moderne KNX-installaties.

Of het nu in een eengezinswoning, op kantoor of in functionele utiliteitsruimtes is: deze busvoeding vormt de stabiele basis voor een krachtige KNX-infrastructuur en ondersteunt een duurzaam betrouwbare systeemwerking.
