Description

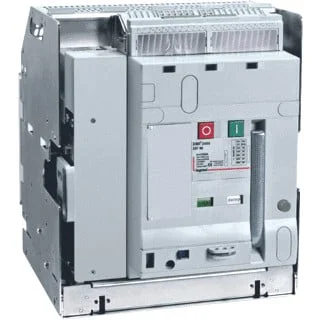

Aanvullende informatieDMX³-I 2500 lastscheider 4P 2500A voorzien van een uitrijdbasis. Bouwgrootte 1. Horizontaal of verticaal te positioneren aansluitvanen en onafhankelijk vergrendelbare shutters.
| Klasse | Lastscheider |
| Merk | Legrand |
| Serie | Air Circuit Breaker |
| Breedte | 358 mm |
| Vergrendelbaar | Ja |
| Aantal polen | 4 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als wisselcontact | 4 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Apparaatbouwvorm | Inbouwapparaat uitrijdbaar (inschuiftechniek) |
| Kleur bedieningselement | Grijs |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als omkeerschakelaar | Nee |
| Uitschakelspoel optioneel | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Beschermingsgraad frontzijde (IP) | IP30 |
| Voorwaardelijke nom. kortsluitstroom Iq | 65 kA |
| Bedrijfsspanning (meetspanning) | 230 – 690 V |
| Nom. continustroom Iu | 2500 A |
| Nom. continustroom, AC-21, 400 V | 2500 A |
| Diepte | 223.5 mm |
| Toegelaten korte-duur stroom Icw | 65 kA |
| Uitvoering van het bedieningselement | Druktoets |
| Nom. vermogen, AC-23, 400 V | 1000 kW |
| Hoogte | 414 mm |
| Geschikt voor vloermontage | Ja |
| Aansluitdoorsnede | -mm² |
| Categorieën | Groepenkasten |
