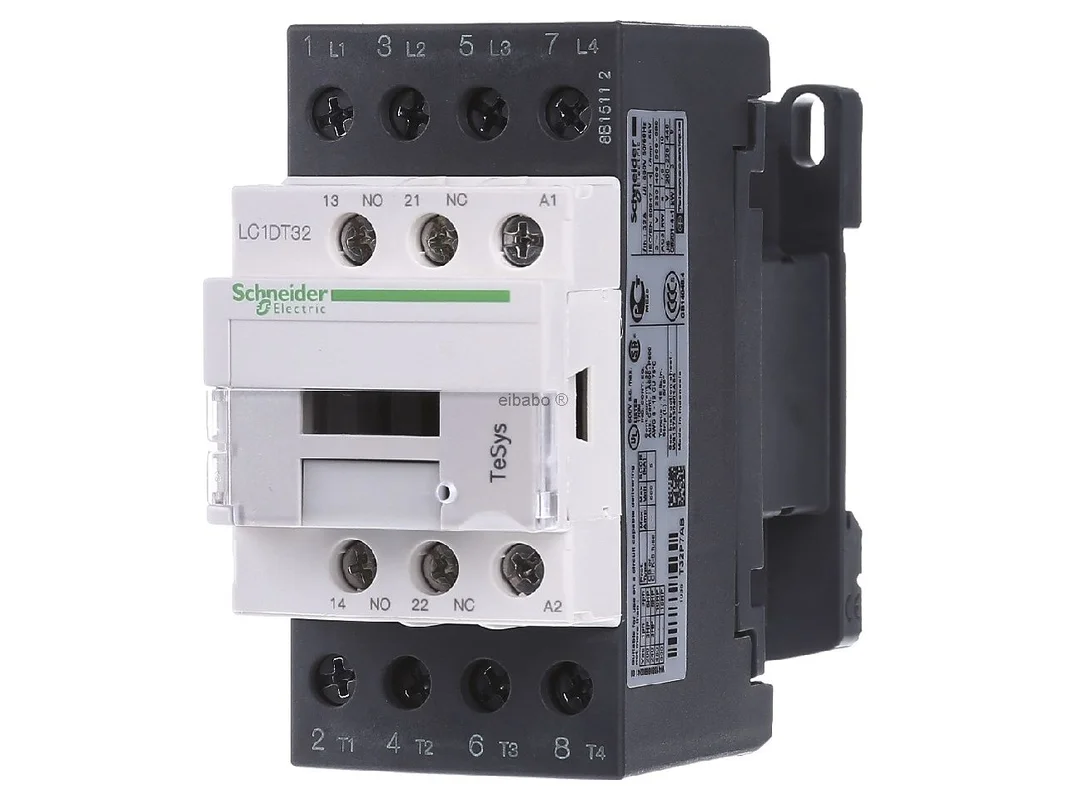

Magneetschakelaar, 32A, AC1, 230V AC, 4-polig LC1DT32P7 – Schneider Electric – 3389110244625:

De Schneider Electric vermogensschakelaar LC1DT32P7 is een 4-polige schakelaar voor AC-1-schakeltaken tot 32 A. Als onderdeel van de TeSys D-serie staat hij voor een betrouwbare lastschakeling, een duidelijke bouwvorm en een praktijkgerichte montage in de schakelkast. Met 4 maakcontacten, geïntegreerde hulpcontacten 1S+1Ö en een 230 V AC-spoel is het apparaat geschikt voor industriële besturingen, verwarmingscircuits, ventilatie, verlichting en vele ander toepassingen met niet- of slechts licht inductieve belastingen.

Nauwkeurige lastschakeling voor industrie, HVAC en installatiebouw

De compacte vermogensschakelaar combineert hoge bedrijfszekerheid met een eenvoudige integratie in bestaande besturingen. De 4 hoofdcontacten als maakcontacten maken een nette schakeling van meerpolige verbruikers mogelijk. Door de extra hulpcontactcombinatie 1 maakcontact plus 1 verbreekcontact kunnen meld-, vergrendel- en besturingsfuncties direct worden gerealiseerd. De 230 V AC-spoel is ontworpen voor de gangbare netvoeding en ondersteunt een snelle ingebruikname zonder uitgebreide aanpassing van de besturingszijde.

Producthighlights voordelen

• 4-polige uitvoering: Ideaal voor meerpolige lastcircuits en duidelijke schakelconcepten.
• 32 A in AC-1: Geschikt voor ohmse en zwak inductieve verbruikers.
• 4 maakcontacten: Uniforme contactstructuur voor een overzichtelijke planning.
• Hulpcontacten 1S+1Ö: Ondersteunen melding, besturing en elektrisch vergrendeling.
• Spoel 230 V AC 50/60 Hz: Passend voor veel standaard besturingen in de machine- en installatiebouw.
• TeSys D bouwvorm: Beproefd Schneider Electric platform voor industriële schakeltechniek.
• Veilige verbinding: Robuuste klemtechniek voor blijvende contactkwaliteit.
• Snelle installatie: Montage en bedrading zijn ontworpen voor een vlotte uitvoering.
• Geschikt voor veiligheidsconcepten: Mechanisch gekoppelde contacten en spiegelcontacten ondersteunen een veilige diagnose.
• Breed erkend: Talrijke Internationale goedkeuringen vergemakkelijken de inzet in veel markten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnummer	LC1DT32P7
EAN	3389110244625
Productserie	TeSys D / TeSys Deca
Catalogus	Vermogensschakelaar AC-schakelend
Producttype	Vermogensschakelaar
Aantal polen	4-polig
Hoofdcontacten	4 maakcontacten
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Nominale stroom AC-1	32 A
Nominale bedrijfsspanning	tot 440 V AC
Spoelspanning	230 V AC, 50/60 Hz
Toepassingstype	niet omkerend
Categorie	AC-1
Aansluittype	Schroefklemmen
Montagetype	DIN-rail of montageplaat
Afmetingen (B x H x D)	45 x 91 x 99 mm
Gewicht	0,425 kg
Beschakelingsmodule	zonder geïntegreerde module
Bijzondere kenmerken	mechanisch gekoppelde contacten, spiegelcontacten, snelle installatie
Normen en geschiktheid	geschikt voor industrie- en HVAC-toepassingen

Meerwaarde voor planning, selectie en systeemvergelijking

De Schneider Electric vermogensschakelaar 4-pin 32A 1S+1Ö spoel 230V AC LC1DT32P7 is vooral de juiste keuze wanneer meerdere lastpaden tegelijk geschakeld moeten worden en een compacte, duidelijk gestructureerde oplossing gevraagd is. Typisch toepassingsgebieden zijn verwarmingen, ventilatie-installaties, verlichting, klimaatregeling, hulpstroomcircuits en ohmse belastingen in de gebouw- en industriële automatisering.

• Voordeel in de toepassing: 4 hoofdcontacten als maakcontacten zijn ideaal voor lastgroepen die gezamenlijk geschakeld moeten worden.
• Praktisch nut: De geïntegreerde hulpcontacten besparen ruimte en vereenvoudigen terugmelding of vergrendeling.
• Montagevriendelijk: De compacte TeSys D-bouwgrootte vergemakkelijkt de inbouw in dicht bezette schakelkasten.
• Systeemkwaliteit: De robuuste contacttechniek is ontworpen voor duurzame en veilige stroomverbindingen.
• Veiligheidsgerelateerde functies: Spiegelcontacten en mechanische koppeling zijn belangrijk voor diagnose en veilige evaluatie.

In vergelijking met 3-polige schakelaars uit dezelfde serie biedt deze 4-polige versie een duidelijk voordeel bij meerpolige AC-1-belastingen. Terwijl 3-polige varianten vaak voor klassieke motorstarters worden gebruikt, is dit model sterker gericht op verwarmings-, verlichtings- of schakeltaken met vier actieve hoofdcontacten. Ten opzichte van kleiner 4-polige uitvoeringen uit dezelfde serie biedt de 32 A-klasse meer reserve voor hogere belastingen. Grotere varianten van de TeSys D-familie zijn daarentegen interessant wanneer duidelijk hogere stromen of ander lasttypen vereist zijn.

Vergelijkbare producten van Schneider Electric zijn bijvoorbeeld 3-polige TeSys D-schakelaars met 1S+1Ö voor motorbesturingen evenals krachtigere 4-polige apparaten uit dezelfde serie voor hogere AC-1-belastingen. Het wezenlijke verschil ligt meestal in het aantal polen, de stroomklasse en het typische toepassingsprofiel. 3-polige versies zijn vaak gericht op motorbelastingen en AC-3-taken, terwijl een 4-polige AC-1-schakelaar zoals deze vooral uitblinkt bij verwarmings- en lastverdelingen.

Bij ander gerenommeerde fabrikanten zijn vergelijkbare oplossingen te vinden, bijvoorbeeld van Siemens uit de SIRIUS-serie, van ABB in de AF- of ESB-series evenals van Eaton met DILM of verwante schakelaars. Verschillen zijn vaak zichtbaar in klemtechniek, spoelvariant, bouwhoogte, accessoiresysteem en lastfocus. Voor de selectie zijn daarom vooral het aantal polen, de schakelcategorie, de spoelspanning en de gewenste integratie in bestaande systemen doorslaggevend.

Gecertificeerde schakeltechniek met robuuste verbinding en veilig contactbeeld

Voor gebruikers met focus op normconformiteit en bedrijfszekerheid biedt het apparaat nog meer sterke argumenten. De constructie ondersteunt een snelle en eenvoudige installatie in het dagelijks gebruik. Een veilige en duurzame stroomverbinding wordt ondersteund door de beproefde contacttechniek van de TeSys D-familie. In veiligheidsgerelateerde toepassingen profiteren planners en onderhoudstechnici van mechanisch gekoppelde contacten en spiegelcontacten, die een betrouwbare toestandsanalyse bevorderen.

Daar komt een brede Internationale erkenning bij door talrijke certificeringen, wat de projectplanning in verschillende markten vergemakkelijkt. Dat maakt de schakelaar tot een overtuigende oplossing voor machinebouw, infrastructuur, gebouwtechniek en industriële schakelinstallaties wanneer een 4-polige AC-1 vermogensschakelaar met 230 V AC-spoel, geïntegreerde hulpcontacten en hoge praktijkgerichtheid gevraagd is.
