Description

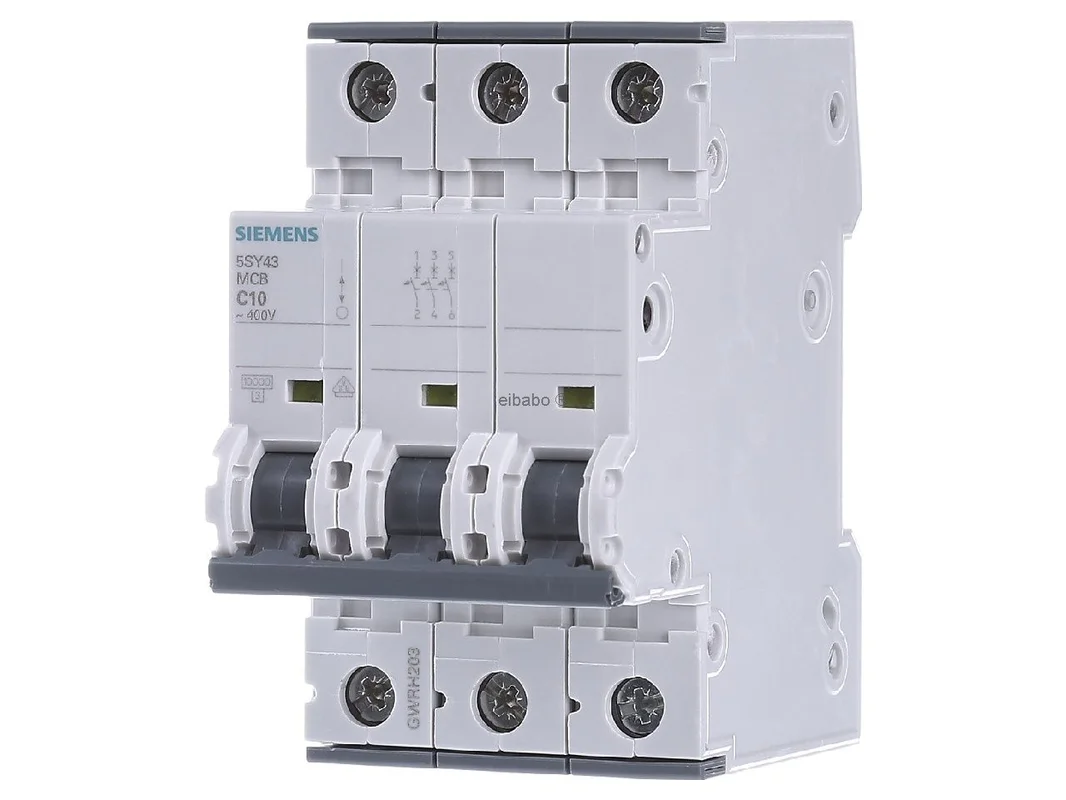

Miniatuur stroomonderbreker C10A,3-polig,T=70.10kA 5SY4310-7 – Siemens – 4001869181936:

De Siemens installatieautomaat 3-polig C-karakteristiek 10A 10kA thermomagnetisch 5SY4310-7 is ontworpen voor betrouwbare kortsluit- en overbelastingsbeveiliging in moderne elektrische installaties. Als apparaat uit de SENTRON-serie combineert hij een hoog schakelvermogen, een robuuste uitvoering en een montagevriendelijke bouwvorm. Hij is geschikt voor woongebouwen, utiliteitsbouw en geselecteerde industriële toepassingen waarbij een veilige beveiliging van drie fasen vereist is.

Siemens installatieautomaat 3-polig C-karakteristiek 10A 10kA voor veilige draaistroomkringen

Met 3 polen, C-karakteristiek en 10 A nominale stroom is dit beveiligingsapparaat een sterke keuze voor stroomkringen met gematigde inschakelstromen. De thermomagnetische uitschakeling reageert nauwkeurig op overbelasting en kortsluiting. Het nominale schakelvermogen van 10 kA volgens EN 60898 ondersteunt het gebruik in veeleisende verdeelinrichtingen met een hoge bedrijfszekerheid.

Producthighlights voordelen

• Betrouwbare beveiliging: Beveiligt leidingen en installaties bij overbelasting en kortsluiting.
• 3-polige uitvoering: Ideaal voor draaistroomkringen en meerfasige toepassingen.
• C-karakteristiek: Goed geschikt voor stroomkringen met gebruikelijke inschakelpieken.
• 10 A nominale stroom: Geschikt voor duidelijk gedefinieerde stroomkringen in hoofd- en onderverdeling.
• 10 kA schakelvermogen: Hoge veiligheid bij foutstromen volgens EN 60898.
• Thermomagnetische uitschakeling: Combineert overbelastingsbeveiliging en kortsluitbeveiliging in één apparaat.
• Montage op DIN-rail: Snel te integreren in gangbare verdeelkasten.
• Gereedschapsloze montage en demontage: De tweevoudige schuif vergemakkelijkt service en installatie.
• Dubbele kamer-klem: Ondersteunt de flexibele combinatie van geleiders en verzamelrail.
• Uniform accessoiresysteem: Accessoires uit de 5SY-serie kunnen systeemconform worden gebruikt.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens installatieautomaat 3-polig C-karakteristiek 10A 10kA thermomagnetisch 5SY4310-7 5SY43107
Artikelnummer fabrikant	5SY4310-7
EAN	4001869181936
Catalogus	Installatieautomaat
Productserie	SENTRON 5SY
Producttype	Installatieautomaat
Aantal polen	3-polig
Uitschakelkarakteristiek	C
Nominale stroom	10 A
Nominale spanning AC	400 V
Frequentie	50/60 Hz
Schakelvermogen volgens EN 60898	10 kA
Schakelvermogen volgens IEC 60947-2	20 kA
Beschermingsgraad	IP20 bij aangesloten geleiders
Energiebegrenzingsklasse	3
Nominale isolatiespanning Ui	440 V
Nominale stootspanning Uimp	4 kV
Inbouwdiepte	70 mm
Breedte in module-eenheden	3
Afmetingen	ca. 90 x 54 x 70 mm
Montagewijze	DIN-rail, snelmontagesysteem
Spanningstype	AC/DC
DC-nominale spanning	60 V
Meeschakelende nulleider	nee
Extra voorzieningen mogelijk	ja
Uitschakelprincipe	thermomagnetisch

Praktische voordelen, systeemuitbreiding en passende alternatieven voor moderne verdeelingen

In de praktijk scoort de installatieautomaat met een duidelijke systeemlogica. Hij beveiligt drievoudige stroomkringen betrouwbaar en laat zich in veel verdeelingen netjes integreren. De aan de achterzijde geplaatste verzamelrail vereenvoudigt de voeding, terwijl de dubbele kamer-klem flexibele aansluitconcepten ondersteunt. Dat bespaart tijd bij opbouw, ombouw en onderhoud.

• Hoge bedrijfszekerheid: Geschikt voor woningbouw, utiliteitsbouw en geselecteerde industriële omgevingen.
• Nette bedrading: De klemtechniek vergemakkelijkt gestructureerde aansluitingen.
• Servicevriendelijk: Snel losmaken en vastklikken vereenvoudigt de vervanging van apparaten.
• Systeemgeschikt: Extra voorzieningen en accessoires uit de 5SY-serie kunnen passend worden aangevuld.
• Ruimte-efficiënt: 3 module-eenheden voor een klassieke 3-polige beveiliging.

Binnen het Siemens-portfolio is dit model een passende keuze wanneer een 3-polige uitvoering met C-karakteristiek en 10 A nodig is. Vergelijkbare apparaten uit dezelfde serie verschillen meestal in aantal polen, nominale stroom of karakteristiek. Een 1-polig model zoals 5SY4110-7 is eerder geschikt voor afzonderlijke wisselstroomkringen. 2-polige varianten zijn zinvol wanneer twee actieve geleiders gezamenlijk moeten worden beveiligd. 4-polige of 3+N uitvoeringen bieden voordelen wanneer daarnaast een nulleider moet worden meegevoerd of gescheiden. Apparaten met B-karakteristiek spreken in vergelijking eerder aan en passen eerder bij stroomkringen met lagere inschakelstromen. D-karakteristiek is daarentegen eerder bedoeld voor belastingen met hoge inschakelpieken.

Ook bij andere gerenommeerde fabrikanten zijn vergelijkbare oplossingen verkrijgbaar. ABB biedt met de S200-serie vergelijkbare installatieautomaten voor DIN-rails aan, vaak met een brede apparaatskeuze voor veel karakteristieken. Hager dekt met series zoals MBN of MCN klassieke gebouwinstallaties af en wordt vaak in de woningbouw toegepast. Schneider Electric biedt met Acti9 iC60 een veelgebruikt alternatief voor utiliteit en gebouwautomatisering. Bij de keuze zijn vooral het aantal polen, de karakteristiek, het schakelvermogen, het accessoiresysteem en de compatibiliteit met de aanwezige verzamelrail doorslaggevend.

Toepassingsgebieden en aanvullende productdetails voor de veilige bescherming van leidingen

De SENTRON installatieautomaat is ontworpen voor veilige kortsluit- en overbelastingsbeveiliging. Typische toepassingslocaties zijn onderverdelingen in woongebouwen, technische installaties in de utiliteitsbouw en elektrische installaties in bijzondere industriële toepassingen. Door de 3-polige bouwvorm is het apparaat bijzonder geschikt voor motorafgangen, meerfasige verbruikers en klassieke draaistroomkringen waarbij alle actieve geleiders betrouwbaar moeten worden beveiligd.

Een ander voordeel ligt in de montagevriendelijke constructie. De gereedschapsloze montage en demontage met tweevoudige schuif vergemakkelijkt de inbouw in de schakelkast en bespaart tijd bij onderhoud. De dubbele kamer-klem maakt de willekeurige combinatie van geleiders en verzamelrail mogelijk. Daardoor blijft de planning flexibel en de bedrading overzichtelijk. De uniforme accessoires van de 5SY-familie ondersteunen bovendien een doorlopende systeemoplossing met hoge gebruikswaarde.

Daarmee is dit model een sterke oplossing voor iedereen die bij de elektrische installatie inzet op een veilige beveiligingsfunctie, duidelijke systeemintegratie en een professionele montage.
