Description

Miniatuurstroomonderbreker B16A,3-pins,T=70.10kA – Miniatuur stroomonderbreker 3-polig B16A 5SY43… – Siemens – 4001869181776:

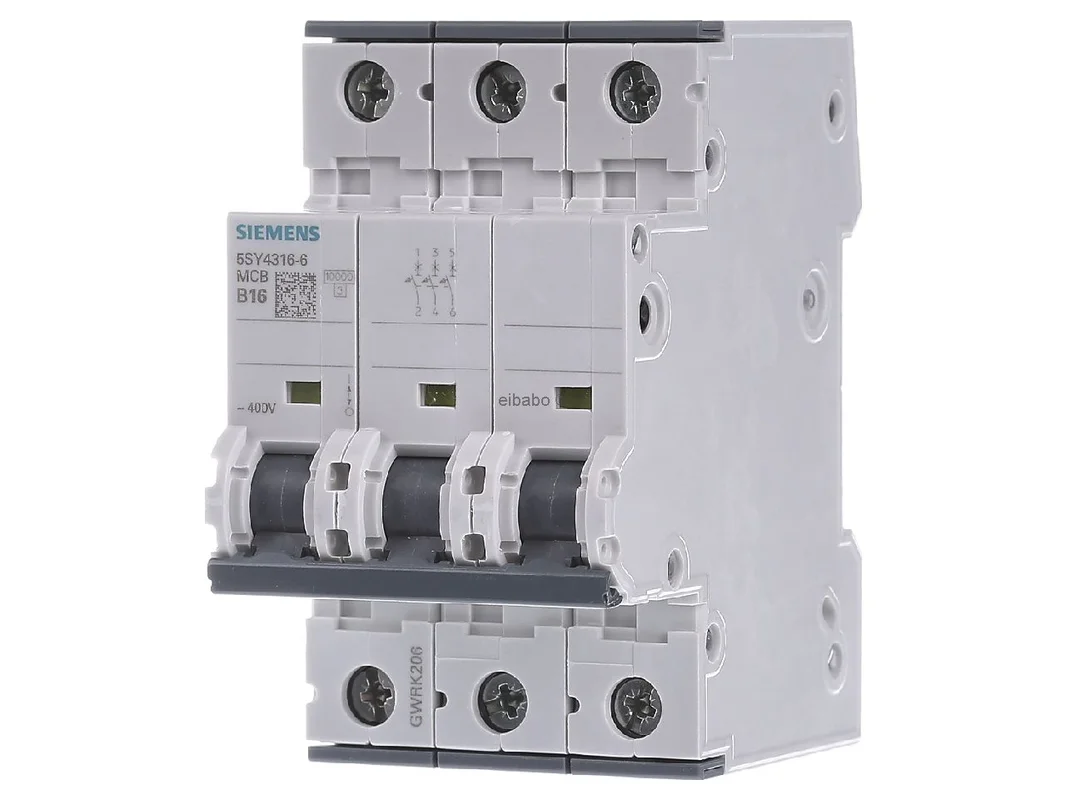

De Siemens installatieautomaat 3-polig 16A karakteristiek B 10kA 5SY4316-6 5SY43166 is ontworpen voor een veilige kortsluit- en overbelastingsbeveiliging in moderne elektrische installaties. Hij is geschikt voor woningbouw, utiliteitsbouw en geselecteerde industriële toepassingen. Met 3 polen, 16 A nominale stroom, karakteristiek B en 10 kA schakelvermogen biedt hij een betrouwbare beveiliging voor draaistroomkringen met hoge eisen aan veiligheid, overzicht en montagecomfort.

Siemens installatieautomaat 3-polig 16A voor veilige stroomkringen

Het apparaat behoort tot de SENTRON-serie 5SY en staat voor een praktijkgerichte installatie in de verdeelkast. De gereedschapsloze montage en demontage via dubbele schuif bespaart tijd bij installatie, vervanging en service. De dubbele aansluitklem maakt de flexibele combinatie van geleiders en kamrail mogelijk. Dankzij de aan de achterkant geplaatste kamrail wordt ook de voeding netjes en goed toegankelijk bedraad.

Producthighlights voordelen

• Betrouwbare bescherming: Beschermt leidingen veilig tegen kortsluiting en overbelasting.
• 3-polige uitvoering: Ideaal voor meerpolige stroomkringen en veel draaistroomtoepassingen.
• Karakteristiek B: Goed geschikt voor typische stroomkringen met lage inschakelstromen.
• 10 kA schakelvermogen: Hoog afschakelvermogen voor veeleisende installaties.
• 16 A nominale stroom: Geschikt voor veel standaardtoepassingen in verdeling en onderverdeling.
• Gereedschapsloze bediening: Montage en demontage verlopen snel en comfortabel.
• Dubbele aansluitklem: Flexibele opname van geleider en kamrail.
• Nette voeding: Aan de achterkant geplaatste kamrail ondersteunt een duidelijke bedrading.
• SENTRON-systeemgedachte: Accessoires van de serie zijn uniform bruikbaar.
• Veelzijdige inzet: Geschikt voor woongebouwen, utiliteitsbouw en bijzondere industriële toepassingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens installatieautomaat 3-polig 16A karakteristiek B 10kA 5SY4316-6 5SY43166
Artikelnummer fabrikant	5SY4316-6 / 5SY43166
EAN	4001869181776
Catalogus	Installatieautomaat
Productserie	SENTRON 5SY4
Producttype	Installatieautomaat
Aantal polen	3
Beveiligde polen	3
Nominale stroom	16 A
Uitschakelkarakteristiek	B
Nominale spanning	230/400 V AC
Frequentie	50 Hz
Schakelvermogen Icn volgens EN 60898	10 kA bij 230 V en 400 V
Schakelvermogen Icu volgens IEC 60947-2	20 kA bij 230 V en 400 V
Nominale isolatiespanning Ui	440 V
Nominale stootspanningsvastheid Uimp	4 kV
Inbouwdiepte	70 mm
Breedte in module-eenheden	3
Montagewijze	DIN-rail, snelbevestiging
Aansluitdoorsnede	afhankelijk van het geleidertype tot 25 mm² resp. 35 mm²
Beschermingsgraad	IP20
Spanningstype	AC
Energiebegrenzingsklasse	3
Overspanningscategorie	3
Vervuilingsgraad	3
Omgevingstemperatuur tijdens bedrijf	-40 tot +70 °C
Extra voorzieningen mogelijk	ja

Passende toepassingen, systeemvoordelen en zinvolle alternatieven

De installatieautomaat is een sterke keuze voor onderverdelingen, verdelers per verdieping, werkplaatsruimtes, technische ruimtes en veel commerciële installaties. De karakteristiek B wordt vooral aanbevolen voor stroomkringen met eerder gematigde inschakelstromen, zoals lichtkringen, wandcontactdooskringen of duidelijk gedefinieerde standaardbelastingen. In deze toepassingsgebieden overtuigt het apparaat met een hoog afschakelvermogen, goede aansluittechniek en snelle montage op de DIN-rail.

Binnen de Siemens SENTRON-familie is de 5SY-serie ontworpen voor breed praktisch gebruik. Ten opzichte van varianten met karakteristiek C reageert dit model sneller bij lagere inschakelstroompieken. Daarmee is het meestal de geschiktere keuze voor klassieke gebouwinstallaties. C-varianten van dezelfde fabrikant zijn eerder geschikt voor belastingen met hogere inschakelstromen, zoals bepaalde motoren of apparaten met inductief gedrag. Wie in plaats van 16 A een andere nominale stroom nodig heeft, vindt in dezelfde serie verdere gradaties met een vergelijkbare opbouw en identieke systeemlogica.

Ook qua aantal polen biedt Siemens in de 5SY-serie passende alternatieven. Naast 3-polige apparaten zijn 1-polige, 2-polige, 4-polige evenals 1+N- en 3+N-uitvoeringen beschikbaar. Het verschil zit vooral in het type stroomkring en in de netvorm. Voor eenvoudige eindgroepen is vaak een 1-polig apparaat voldoende. Voor draaistroomkringen zonder nulleider is de 3-polige versie meestal de passende oplossing. Modellen met N zijn zinvol wanneer de nulleider moet worden meegevoerd.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld ABB S203-B16, Hager MBN316 en Eaton PL6-B16/3. Deze apparaten dekken vergelijkbare basistaken op het gebied van leidingbeveiliging. Verschillen tonen zich afhankelijk van de serie in aansluittechniek, accessoiresysteem, schakelvermogen, bouwvorm of in de integratie in het betreffende fabrikantsysteem. Voor uniforme verdelerconcepten is het gebruik van passende systeemcomponenten van dezelfde fabrikant meestal voordelig. Bij accessoires en extra elementen moet de vrijgave voor de betreffende serie altijd worden gecontroleerd.

Toepassingsgebieden en technische praktijkvoordelen

• Woongebouwen: Voor veilige beveiliging van stroomkringen in moderne verdelingen.
• Utiliteitsbouw: Geschikt voor kantoren, technische ruimtes en functionele gebouwdelen.
• industriegerelateerde toepassingen: Zinvol in installaties met robuuste beveiligingseisen.
• Draaistroomkringen: Geschikt voor meerpolige stroomkringen met 3 actieve polen.
• Servicevriendelijke verdelers: Voordelig bij ombouw, uitbreiding en onderhoud.

De Siemens installatieautomaat combineert een hoge beschermingswerking, doordachte montagetechniek en systeemcompatibiliteit tot een professionele oplossing voor veel elektrische verdelingen.

Meerwaarde voor montage, bedrading en keuze binnen de SENTRON-serie

Binnen de SENTRON 5SY-serie lag de focus duidelijk op een veilige en tijdbesparende praktijktoepassing. De gereedschapsloze montage en demontage met dubbele schuif vergemakkelijkt vervanging in bestaande installaties en vermindert de inspanning bij uitbreidingen. Vooral in de schakelkast en in de verdeelkast ondersteunt de dubbele aansluitklem een flexibele verbinding van geleiders en kamrail. Dat zorgt voor meer vrijheid bij de planning en vergemakkelijkt een geordende bedrading.

Een ander voordeel ligt in de aan de achterkant geplaatste kamrail. Die ondersteunt een overzichtelijke voeding en kan de opbouw van nette verdelervelden bevorderen. Het uniforme accessoireconcept binnen de 5SY-serie helpt bovendien bij de standaardisatie. Wie meerdere stroomkringen met vergelijkbare techniek wil uitrusten, profiteert van een consistent platform met verschillende aantallen polen en graduele varianten voor uiteenlopende net- en belastingssituaties.
