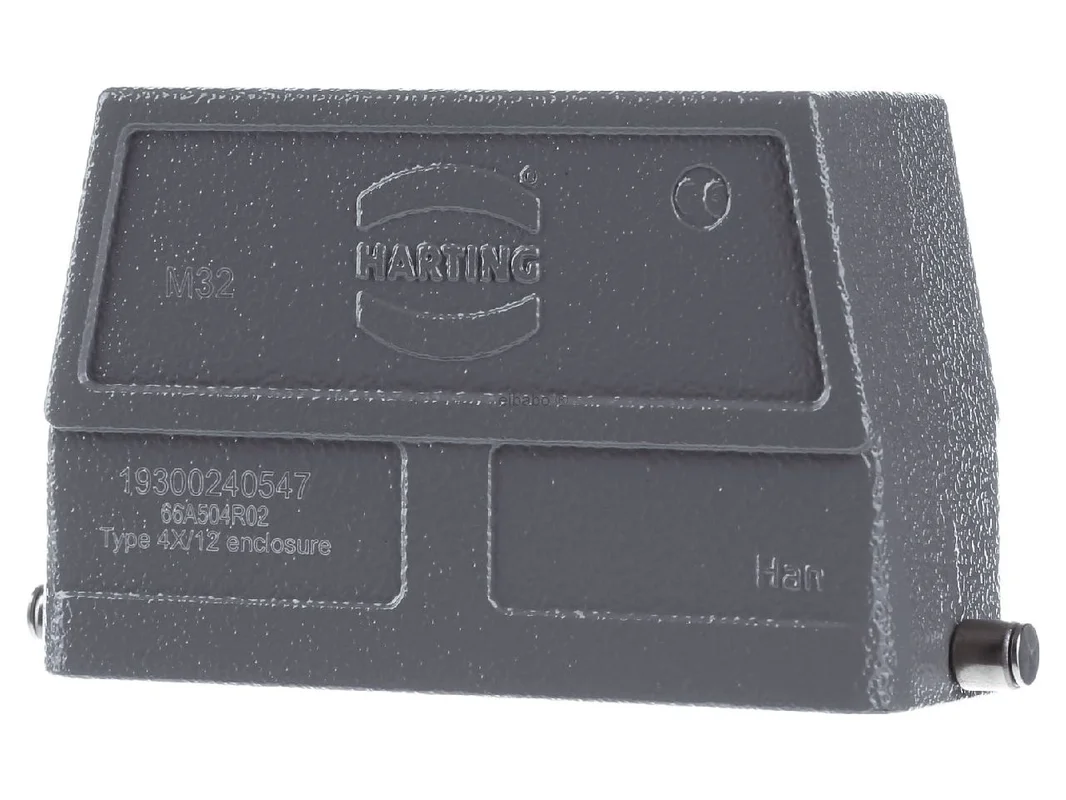

Mofbehuizing HAN 24B-GS-R-M32 – Steek de behuizing in voor de connector van de industrie 19 30 02… – Harting – 5713140126947:

De HARTING kapbehuizing Han 24B M32 is ontworpen voor veeleisende industriële omgevingen en beschermt connectoren betrouwbaar tijdens montage, gebruik en onderhoud. De hoge bouwvorm, de zijdelingse kabeluitgang en de robuuste metalen constructie maken deze uitvoering tot de juiste keuze wanneer er weinig ruimte naar boven overblijft en kabels netjes zijdelings moeten worden geleid. De behuizing maakt deel uit van de beproefde Han B-serie en ondersteunt een veilige, praktijkgerichte installatie in de machinebouw, automatisering en energie- en installatietechniek.

Robuuste kapbehuizing voor industriële Han 24B-toepassingen

De Harting kapbehuizing hoog zijdelingse kabeluitgang Han 24B M32 19 30 024 0547 19300240547 overtuigt door een resistente uitvoering van aluminium persgietwerk met poedergecoate oppervlakte. De stofgrijze kleurstelling in RAL 7037 oogt professioneel en is afgestemd op industrieel gebruik. Door de zijdelingse kabelingang met 1x M32 is de behuizing bijzonder geschikt voor compacte inbouwsituaties met gedefinieerde kabelgeleiding. De hoge bouwvorm creëert bovendien ruimte voor passende inzetstukken en bedradingsoplossingen binnen het Han 24B-systeem.

Producthighlights voordelen

• Hoge bouwvorm: Biedt meer ruimte voor de inbouw van passende contactinzetstukken en voor een nette kabelgeleiding.
• Zijdelingse kabeluitgang: Ideaal bij beperkte inbouwruimte naar boven en voor duidelijk geleide kabeltrajecten.
• 1x M32 kabelingang: Ontworpen voor een stabiele en gangbare industriële kabeltoevoer.
• Aluminium persgietwerk: Robuust behuizingsmateriaal voor gebruik in ruwe omgevingen.
• Poedergecoate oppervlakte: Ondersteunt een duurzame, resistente buitenlaag.
• RAL 7037 stofgrijs: Subtiele, industriële kleurstelling voor een uniform installatiebeeld.
• Han 24B bouwgrootte: Geschikt voor veel toepassingen op het gebied van zware industriële connectoren.
• Langsbeugel: Zorgt voor een veilige vergrendeling in de afgestemde systeemopbouw.
• Geschikt voor industrieel gebruik: Zeer goed inzetbaar in machinebouw, besturingstechniek en automatisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	HARTING
Product	Kapbehuizing
Serie	Han B
Artikelnummer fabrikant	19 30 024 0547
Artikelnummer compact	19300240547
EAN	5713140126947
Catalogus	Behuizingen
Bouwgrootte	24 B
Bouwvorm	hoog
Uitvoering	Kapbehuizing
Kabelingang	zijdelings
Kabeluitgang	1x M32
Kabeluitgangshoek	90°
Vergrendeling	Langsbeugel, enkelbeugelig
Materiaal behuizing	Aluminium persgietwerk
Oppervlakte	poedergecoat
Kleur	RAL 7037 stofgrijs
Beschermingsgraad	IP65
Nominaal temperatuurbereik	-40 °C tot +125 °C
Geschikt voor	Han 24B-systemen met eenvoudige vergrendeling
ETIM	EC000437

Zijdelingse M32-kabeluitgang, hoge bouwvorm en zinvolle alternatieven

In de praktijk scoort de Harting kapbehuizing hoog zijdelingse kabeluitgang Han 24B M32 19 30 024 0547 19300240547 met duidelijke voordelen. De zijdelingse uitgang verminderd de bouwhoogte boven de aansluiting en vergemakkelijkt de kabelgeleiding in schakelkasten, machineframes en compacte installatieruimtes. De hoge bouwvorm is voordelig wanneer meer ruimte nodig is voor connectoren, kabellengtereserves of afgestemde inbouwelementen. De poedergecoate metalen behuizing ondersteunt een hoge mechanische belastbaarheid en is ontworpen voor typische industriële omstandigheden.

• Voordeel bij krappe inbouwruimte: Zijdelingse uitgang in plaats van kabel naar boven.
• Voordeel bij onderhoud: Goede toegankelijkheid bij gepast geplande inbouwpositie.
• Voordeel qua robuustheid: Metalen behuizing met resistente oppervlakte.
• Voordeel in het systeem: Zeer goed combineerbaar met componenten uit de Han 24B-familie.

In vergelijking met vergelijkbare HARTING-behuizingen met Top Entry is deze variant vooral geschikt wanneer kabels niet verticaal naar boven moeten worden geleid. Ten opzichte van een lage bouwvorm biedt de hoge uitvoering meer binnenruimte, maar heeft daarvoor meer plaats nodig in de hoogte van de behuizing zelf. Varianten met 2x M32 zijn eerder bedoeld voor toepassingen met twee kabeltoevoeren, terwijl deze versie is ontworpen voor een gerichte, enkele kabelinvoer. modellen met dubbele of centrale vergrendeling verschillen vooral in de aard van het tegenstuk en in de geplande behuizingscombinatie.

Opmerkingen over vergelijkbare producten van ander gerenommeerde fabrikanten: Bij ILME zijn er robuuste behuizingen in vergelijkbare bouwgroottes voor rechthoekige industriële connectoren, vaak met fabrikant-specifieke systeemafstemming. Weidmüller RockStar biedt eveneens zware connectorbehuizingen voor industriële toepassingen, waarbij details over vergrendeling en accessoires per serie kunnen verschillen. Phoenix Contact HEAVYCON is nog een gevestigd alternatief met vergelijkbare beschermings- en behuizingsconcepten. Voor veilige compatibiliteit moet echter altijd worden gelet op bouwgrootte, vergrendelingswijze, kabelingang en de betreft systeemfamilie.

Materiaal, bouwgrootte 24 B en behuizingsopbouw in detail

De kapbehuizing in bouwgrootte 24 B is als hoge uitvoering met langsbeugel geconstrueerd en beschikt over een zijdelingse kabelingang met 1x M32. De behuizing bestaat uit aluminium persgietwerk en is poedergecoat. De oppervlakte in RAL 7037 stofgrijs past optisch in veel industriële omgevingen en ondersteunt langdurig gebruik. Deze uitvoering is bijzonder zinvol wanneer een stabiele behuizing met zijdelingse kabelinvoer, veerkrachtig vergrendeling en goede integratie in Han 24B-connectorsystemen gevraagd is.

Daarmee is deze HARTING-behuizing een sterke keuze voor professionele industriële toepassingen waarbij een robuuste uitvoering, nette kabelgeleiding en systeempassing in het Han 24B-formaat doorslaggevend zijn.
