Description

Motorbeveiligingsschakelaar 2.50-4.00A MS 116-4 – ABB – 1SAM250000R1008 – 4013614320316:

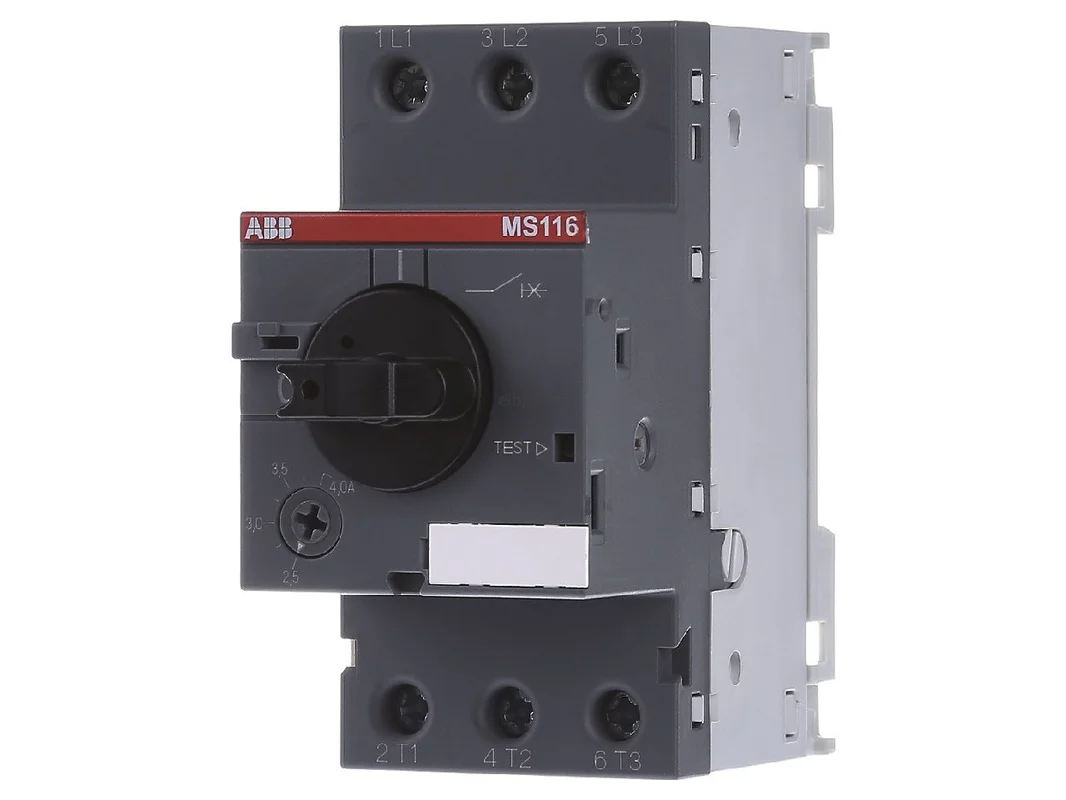

De ABB motorbeveiligingsschakelaar MS116-4.0 1SAM250000R1008 is een compacte en economische oplossing voor betrouwbare motorbeveiliging in de industrie, machinebouw en schakelkastbouw. Het 3-polige, instelbare apparaat beschermt motoren betrouwbaar tegen overbelasting, kortsluiting en fase-uitval en is geschikt voor het handmatig schakelen van motoren in drie- en eenfasige toepassingen. Met zijn duidelijke draaigreepbediening, de schakelstandindicatie I/0 en de temperatuurgecompenseerde uitvoering combineert het een hoge bedieningsveiligheid met een praktijkgerichte functie.

Compacte motorbeveiliging voor aandrijvingen en schakelinstallaties

De ABB motorbeveiligingsschakelaar 3-pin instelbaar voor motorbeveiliging MS 116-4 1SAM250000R1008 werd ontwikkeld voor veeleisende toepassingen met weinig ruimtebehoefte. De bouwbreedte van 45 mm ondersteunt een ruimtebesparende montage in de schakelkast. Het instelbare beschermingsbereik van 2,5 tot 4,0 A maakt een nauwkeurige aanpassing aan de nominale motorstroom mogelijk. Zo kunnen aandrijvingen gericht worden beveiligd en stilstanden door ongeschikte beschermingswaarden worden voorkomen.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor de bescherming van draaistroommotoren in veel standaardtoepassingen.
• Instelbaar uitschakelbereik: Van 2,5 tot 4,0 A voor een nauwkeurige aanpassing aan de motor.
• Thermische en magnetisch bescherming: Beschermt tegen overbelasting en kortsluiting in één compact apparaat.
• Gevoelig voor fase-uitval: Extra veiligheid bij asymmetrisch netomstandigheden.
• Temperatuurgecompenseerd: Betrouwbare beschermingsfunctie bij wisselende omgevingsomstandigheden.
• Draaigreep met I/0-indicatie: Duidelijke en snelle herkenning van de schakeltoestand.
• Vergrendelbaar in 0-stand: Bescherming tegen onbedoeld opnieuw inschakelen bij servicewerkzaamheden.
• Geschikt voor drie- en eenfasige toepassingen: Flexibel inzetbaar in verschillende installatieconcepten.
• Hoge kortsluitvastheid: Robuuste beveiliging voor industriële omgevingen.
• Zonder gereedschap uitbreidbaar: Hulp- en signaalcontacten evenals uitschakelaars kunnen eenvoudig worden aangebouwd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	MS116-4.0
Fabrikantartikelnummer	1SAM250000R1008
EAN	4013614320316
Catalogus	Vermogensschakelaar motorbeveiliging
Producttype	Motorbeveiligingsschakelaar
Uitvoering	3-polig, instelbaar
Instelbereik	2,5 tot 4,0 A
Nominale stroom Ie	4 A
Nominale bedrijfsspanning Ue	tot 690 V AC
Nominale isolatiespanning Ui	690 V
Nominale stootspanning Uimp	6 kV
Nominaal vermogen AC-3 bij 400 V	1,5 kW
Uitschakelklasse	10A
Kortsluitafschakelvermogen Ics bij 400 V AC	50 kA
Kortsluitafschakelvermogen Icu bij 400 V AC	75 kA
Aantal polen	3
Beschermingsgraad	Behuizing IP20, klemmen IP10
Aansluitwijze	Schroefklemmen
Bediening	Draaigreep
Schakelstandindicatie	I/0
Bouwbreedte	45 mm
Omgevingstemperatuur tijdens bedrijf	-25 tot +55 °C, gecompenseerd
Toepassing voor eenfasig gebruik	ja
Gevoelig voor fase-uitval	ja
Mechanische levensduur	100000 schakelcycli
Elektrische levensduur	100000 schakelcycli
ETIM	EC000074 Motorbeveiligingsschakelaar

MS116-serie in gebruik: voordelen, varianten en passende alternatieven

De ABB motorbeveiligingsschakelaar 3-pin instelbaar voor motorbeveiliging MS 116-4 1SAM250000R1008 serie is ontworpen voor economische motorbeveiliging tot 15 kW bij 400 V en scoort met een compacte bouwvorm, duidelijke bediening en flexibele uitbreiding. In de praktijk is het apparaat vooral sterk daar waar motoren veilig geschakeld en tegelijk efficiënt beschermd moeten worden. Dankzij thermische en elektromagnetisch bescherming verenigt het meerdere beschermingsfuncties in één enkel schakelapparaat en bespaart het zo ruimte in de schakelkast.

• Hoge gebruikswaarde in het dagelijks werk: Handmatig in- en uitschakelen van de motor evenals bescherming in slechts één apparaat.
• Snelle integratie: Hulp- en signaalcontacten evenals onderspannings- en arbeidsstroomuitschakelaars kunnen zonder gereedschap worden aangebouwd.
• Meer orde in de schakelkast: 3-fasen-rails en voedingsblokken ondersteunen de gezamenlijke voeding van meerdere apparaten.
• Onderhoudsvriendelijk: De draaigreep kan in de 0-stand worden vergrendeld, wat onderhoud en instandhouding vergemakkelijkt.
• Flexibele uitbreiding: Beschermbehuizingen evenals toebehoren voor schakelkast- en deurinbouw breiden de toepassingsmogelijkheden uit.

Binnen het ABB-programma is dit model bijzonder geschikt voor motoren met een instelbehoefte van 2,5 tot 4,0 A. Kleinere varianten zoals de MS116-2.5 dekken lagere stroombereiken af en zijn zinvol wanneer kleiner aandrijvingen beschermd moeten worden. Grotere uitvoeringen zoals de MS116-6.3 of MS116-10 zijn de juiste keuze wanneer motoren een hogere nominale stroom hebben. Het wezenlijke verschil ligt vooral in het betreft instelbereik en daarmee in de passende toewijzing aan de motor.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld Siemens SIRIUS motorbeveiligingsschakelaars van de 3RV2-serie, Schneider Electric TeSys GV2 en Eaton PKZM0. Deze apparaten volgen een vergelijkbaar toepassingsprincipe voor motorbeveiliging en handmatig schakelen. Verschillen blijken meestal uit toebehoren, systeemopbouw, klemtechniek en de integratie in bestaande schakelapparatuurprogramma’s. Voor installaties met een ABB-systeemomgeving biedt de MS116 vooral voordelen bij de afgestemde uitbreiding en bij het toebehoren van de serie.

Toepassingsgebieden voor betrouwbare motorbeveiliging

• Machinebouw: Bescherming van klein en middelgrote motoren in productiesystemen.
• Transporttechniek: Veilige beveiliging van aandrijvingen in transport- en toevoersystemen.
• Pompen en ventilatoren: Betrouwbare bescherming bij continu bedrijf en wisselende belasting.
• Schakelkastbouw: Ruimtebesparende integratie in nieuwe en bestaande installaties.
• Werkplaats en bedrijfstechniek: Goed geschikt voor robuuste standaardtoepassingen in een industriële omgeving.

De ABB MS116-4.0 is een sterke keuze voor iedereen die een compacte, instelbare en systeemgeschikte motorbeveiligingsschakelaar met duidelijke bediening en hoge praktisch bruikbaarheid zoekt.
